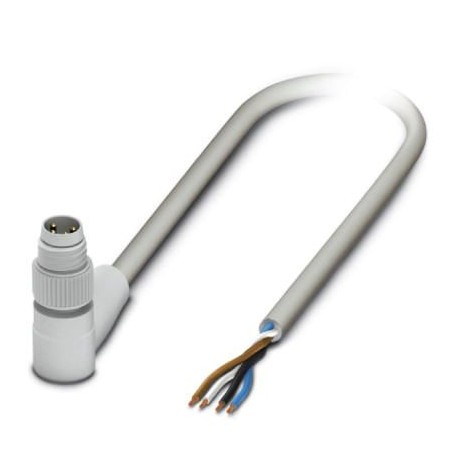

SAC-4P-M 8MR/10,0-600 FB 1406845 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-4P-M 8MR/10,0-600 FB
1406845
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1406845 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 141 (C-4-2013) |
| GTIN | 4046356781664 |
| Gewicht pro Stück (exklusive Verpackung) | 198,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 235,500 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M8-Steckverbinder IEC 61076-2-104 |
| Materialkonformität FDA 21 CFR 177.2600 | |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
Material
| Material Kontakt | CuSn |
|---|---|
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PP |
| Material Griffkörper | PP |
| Material Rändel | Polypropylen |
Normen und Bestimmungen
| Normbezeichnung | M8-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-104 |
| Normbezeichnung | Materialkonformität |
| Normen/Bestimmungen | FDA 21 CFR 177.2600 |
Leitung
| Kabeltyp | PP halogenfrei grau |
|---|---|
| Kabeltyp (Kurzzeichen) | 600 |
| Kabelkurzzeichen | Li9Y14Y |
| Leiterquerschnitt | 4x 0,25 mm² (Signalleitung) |
| AWG Signalleitung | 24 |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| Aderdurchmesser inkl. Isolierung | 1,17 mm ±0,02 mm (Signalleitung) |
| Wandstärke Isolierung | ≥ 0,21 mm (Aderisolation) |
| Aderfarben | braun, weiß, blau, schwarz |
| Gesamtverseilung | 4 Adern längsverseilt |
| Schlaglänge Gesamtverseilung | 44 mm |
| Außenmantel, Farbe | grau RAL 7035 |
| Wandstärke Außenmantel | ca. 0,8 mm |
| Kabelaußendurchmesser D | 4,5 mm ±0,15 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 4000000 |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s² |
| Torsionsbeanspruchung | ± 270 °/m (4000000 Torsionszyklen, max. 25 Torsionszyklen/min) |
| Kabelgewicht | 23 kg/km |
| Außenmantel, Material | PP-EPDM |
| Material Aderisolation | PP |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Leiterwiderstand | 78 Ω/km (bei 20 °C) |
| Nennspannung Leitung | ≤ 300 V AC |
| Prüfspannung Leitung | ≥ 3000 V AC (Spark Test) |
| Besondere Eigenschaften | FDA konform nach FDA 21 CFR 177.2600 |
| hochflexibel | |
| schleppkettentauglich | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Sonstige Beständigkeit | Kältewickel- und Kälteschlagbeständig nach DIN EN 60811-1-4 (-40 °C) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, feste Verlegung) |
| -25 °C ... 105 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
