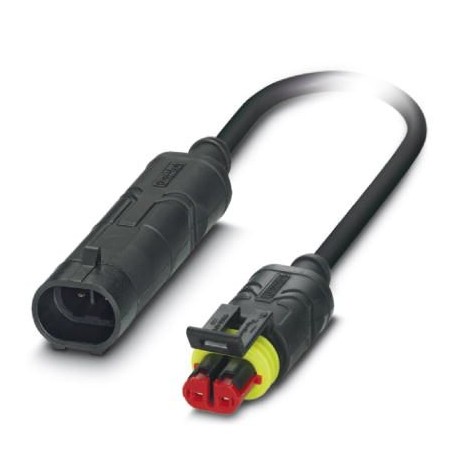

SAC-2P-SUSMS/ 3,0-PUR/SUSFS 1410761 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-2P-SUSMS/ 3,0-PUR/SUSFS
1410761
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 2-polig halogenfrei, Superseal Steckverbinder, Codierung: A Clip Lock, A gerade Buchse Superseal Clip Lock, Kabellänge: 3 m
Sensor-/Aktor-Kabel, 2-polig, PUR halogenfrei, schwarzgrau RAL 7021, Stecker gerade Superseal Clipverriegelung, Kodierung: A, auf Buchse gerade Superseal Clipverriegelung, Kabellänge: 3 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Mobilhydraulik |
| Polzahl | 2 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | Silikon |
| Material Griffkörper | TPU |
| Material Kontakt | CuZn (Stift) / PhCuSn (Buchse) |
| Material Kontaktoberfläche | vernickelt |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | nicht vorhanden |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 24 V AC |
| 24 V DC | |
| Nennstrom IN | 8 A |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Anschluss 1 | |
| Bauform | Stecker gerade Superseal Clipverriegelung |
| Polzahl | 2 |
| Verriegelungsart | Clipverriegelung |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | Buchse gerade Superseal Clipverriegelung |
| Polzahl | 2 |
| Verriegelungsart | Clipverriegelung |
| Leitungslänge | 3 m |
| PUR halogenfrei schwarz [PUR] | |
| Maßzeichnung |  |
| Leitungsgewicht | 33 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Polzahl | 2 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leiteraufbau Signalleitung | 42x 0,15 mm |
| AWG Signalleitung | 18 |
| Leitungsquerschnitt | 2x 0,75 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,69 mm ±0,05 mm (Signalleitung) |
| Leitungsaußendurchmesser | 4,80 mm ±0,15 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | braun, blau |
| Wandstärke Isolierung | ≥ 0,21 mm |
| Wandstärke Außenmantel | ≥ 0,38 mm |
| Gesamtverseilung | 2 Adern längsverseilt |
| Leiterwiderstand max. | ≤ 26 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 24 mm |
| Kleinster Biegeradius, beweglich verlegt | 48 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 4000000, Biegeradius: 48 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Flammwidrigkeit | nach UL 758/1581 (horizontal) |
| nach UL 758/1581 FT2 | |
| nach DIN EN 60332-2-2 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1, 168 h bei 100 °C |
| nach UL 758, 168 h bei 60 °C | |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig |
| bedingt UV beständig (nach DIN EN ISO 4892-2-A) | |
| adhäsionsarm | |
| abriebfest | |
| Besondere Eigenschaften | flexibel |
| schleppkettentauglich | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| IP69K | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 85 °C (Superseal) |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 2 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Female (Buchse) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 3 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -25 °C |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 24 V |
| Schutzart (IP) (EF005474) | IP67 |
