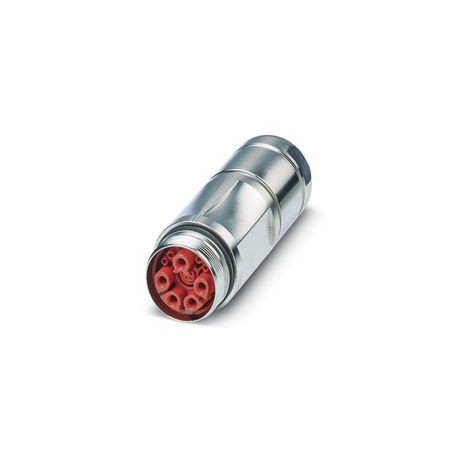

SB-8ESSD8A9L32SX 1244952 PHOENIX CONTACT M40, Gegenstecker, Serie: SB, lang gerade, geschirmt: ja, für Stand..
SB-8ESSD8A9L32SX
1244952
PHOENIX_CONTACT
M40, Gegenstecker, Serie: SB, lang gerade, geschirmt: ja, für Standardschloss und SPEEDCON, Nr. Polzahl: 8+4+PE, Drehrichtung: Standard, Kontaktanschlussart: Buchse, Crimpanschluss, Kabeldurchmesserbereich: 9 mm ... 14 mm, Kodierung: Signal, Kodierung 2, Der Artikel enthält ausnahmslos kein Blei gemäß der RoHS II-Richtlinie 6c (Pb<.; 0,1%)
M40, steckbarer Docking-Steckverbinder
M40, Kupplungsstecker, Serie: SB, gerade lang, geschirmt: ja, für Standard- und SPEEDCON-Verriegelung, Nr. Pos.: 8+4+PE, Drehrichtung: Standard, Kontaktanschlussart: Buchse, Crimpanschluss, Kabeldurchmesserbereich: 9 mm ... 14 mm, Kodierung: Signal, Kodierung 2, Artikel ist bleifrei gemäß RoHS II ohne Ausnahme 6c (Pb <0,1%)
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Crimpkontakte, 8 x Ø 1 mm, 5 x Ø 3,6 mm, separat bestellen |
| Sicherheitshinweis | |
| Sicherheitshinweis | WARNUNG: Die Steckverbinder dürfen unter Last nicht eingesteckt oder getrennt werden. Das Ignorieren der Warnung oder die unsachgemäße Verwendung kann zu Personen- und/oder Sachschäden führen. |
| • WARNUNG: Geben Sie nur ordnungsgemäß funktionierende Produkte in Auftrag. Die Produkte müssen regelmäßig auf Beschädigungen überprüft werden. Defekte Produkte sofort außer Betrieb nehmen. Ersetzen Sie beschädigte Produkte. Reparaturen sind nicht möglich. | |
| • WARNUNG: Das Produkt darf nur von elektrisch qualifiziertem Personal installiert und betrieben werden. Sie müssen die folgenden Sicherheitshinweise beachten. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Sie müssen in der Lage sein, Gefahren zu erkennen und zu verhindern. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass das Produkt nur von elektrotechnischem Personal installiert und betrieben werden darf. | |
| • Die Produkte eignen sich für Anwendungen im Anlagen-, Steuerungs- und Elektrogerätebau. | |
| • Beim Betrieb der Steckverbinder im Außenbereich müssen diese separat gegen Umwelteinflüsse geschützt werden. | |
| • Zusammengebaute Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. | |
| • Verwenden Sie nur Gegenstecker, die in den technischen Daten der aufgeführten Normen angegeben sind (z.B. die im Produktzubehör online unter phoenixcontact.com/products aufgeführten). | |
| • Bei der Verwendung des Produkts in direkter Verbindung mit Drittherstellern ist der Anwender selbst verantwortlich. | |
| • Bei Betriebsspannungen > 50 V AC müssen leitfähige Steckergehäuse geerdet werden | |
| • VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 gelten bei der Kombination mehrerer Stromkreise in einem Kabel und/oder Steckverbinder | |
| • Beachten Sie die entsprechenden technischen Daten. Hier finden Sie Informationen: o Auf dem Produkt o Auf dem Verpackungsetikett o In der mitgelieferten Dokumentation o Online unter phoenixcontact.com/products unter dem Produkt | |
| • Verwenden Sie nur die von Phoenix Contact empfohlenen Werkzeuge | |
| • Für dieses Produkt sind die Installationshinweise/Design-In-Dokumente online auf der Download-Seite unter phoenixcontact.com/products zu beachten. | |
| • Verwenden Sie eine Schutzkappe, um Anschlüsse zu schützen, die nicht verwendet werden. Das passende Zubehör finden Sie online im Zubehörbereich des Produkts unter phoenixcontact.com/products | |
| • Betreiben Sie den Steckverbinder nur, wenn er vollständig eingesteckt und verriegelt ist. | |
| • Achten Sie darauf, dass bei der Verlegung des Kabels die Zugbelastung der Steckverbinder die in den Normen festgelegte Obergrenze nicht überschreitet. | |
| • Beachten Sie den minimalen Biegeradius des Kabels. Verlegen Sie das Kabel, ohne es zu verdrehen. | |
| • Der Steckverbinder erwärmt sich im Normalbetrieb. Je nach Umgebungsbedingungen kann sich die Oberfläche des Steckers weiter erwärmen. In diesem Fall ist der Nutzer für das Anbringen von Warnhinweisen (z.B. DIN EN ISO 13732-1:2008-12) verantwortlich. | |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Anschluss 1 | |
| Design des Kopfes | Steckdose |
| Isolierkörper | |
| Schutz vor elektrischem Schlag | IEC 61984 |
| Codierung | Signal, Kodierung 2 |
| Verbindungsmethode | Quetschverbindung |
| Art der Kontaktschaltung | Steckdose |
| Anwendung | Hybrid |
| Anzahl der Positionen | 13 |
| Drehrichtung | Norm |
| Verbindungsprofil | 8+4+PE |
| Durchmesser des KontaktsPower-Kontakte | 3,6 mm |
| Litzen-QuerschnittPower-KontakteMin. | 1 mm² |
| Litzen-QuerschnittPower-KontakteMax. | 16 mm2 |
| NennstromPower-Kontakte | 70 A |
| Hinweis | für max. Anschlussquerschnitt |
| Nennspannung | 630 V AC |
| Bewertete Überspannungsspannung | 6 kV |
| Überspannungskategorie | Ⅲ |
| Grad der Verschmutzung | 3 |
| Nennspannung (II/3) Leistungskontakt | 850 V DC |
| Nennspannung (III/3) Leistungskontakt | 630 V AC |
| Durchmesser des KontaktsSignalkontakte | 1 Millimeter |
| Litzen-QuerschnittSignalkontakteMin. | 0,06 mm² |
| Litzen-QuerschnittSignalkontakteMax. | 1,5 mm² |
| Nennstrom pro Signalkontakt | 8 A |
| Hinweis | für max. Anschlussquerschnitt |
| Bewertete Überspannungsspannung | 6 kV |
| Nennspannung (III/3) Signalkontakt | 500 V |
| Kontaktdurchmesser Datenkontakte | 1 Millimeter |
| Litzenquerschnitt Datenkontakte min. | 0,06 mm² |
| Litzenquerschnitt Datenkontakte max. | 1,5 mm² |
| Bemessungsstrom pro Datenkontakt bei 25°C | 8 A |
| Hinweis | für max. Anschlussquerschnitt |
| Bemessungsspannung Datenkontakte | 50 V |
| Bewertete Überspannungsspannung | 1,5 kV |
| Einbauhöhe | 2000 m |
| Gehäuse | |
| Wohnmaterial | Drehteile: Kupfer-Zink-Legierung (CuZn), Druckgussteile: Zink (GD-Zn) |
| Art der Verriegelung | für Standard- und SPEEDCON-Verriegelung |
| Pg-Verschraubung | nichts |
| Schutzart (gesteckt) | Schutzart IP68/IP69K |
| Gewinde-Typ | M40 |
| Siegel | |
| Externer Kabeldurchmesser | 9 mm ... 14 Millimeter |
| Dichtungsmaterial | FKM |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 115 °C (siehe Derating-Kurve) |
| Merkmal | Wert |
|---|---|
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Umgebungstemperatur (EF002386) | -40 °C |
| Art der Verriegelung (EF000208) | sonstige |
| Mit Schutzleiter (EF007468) | Nein |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
