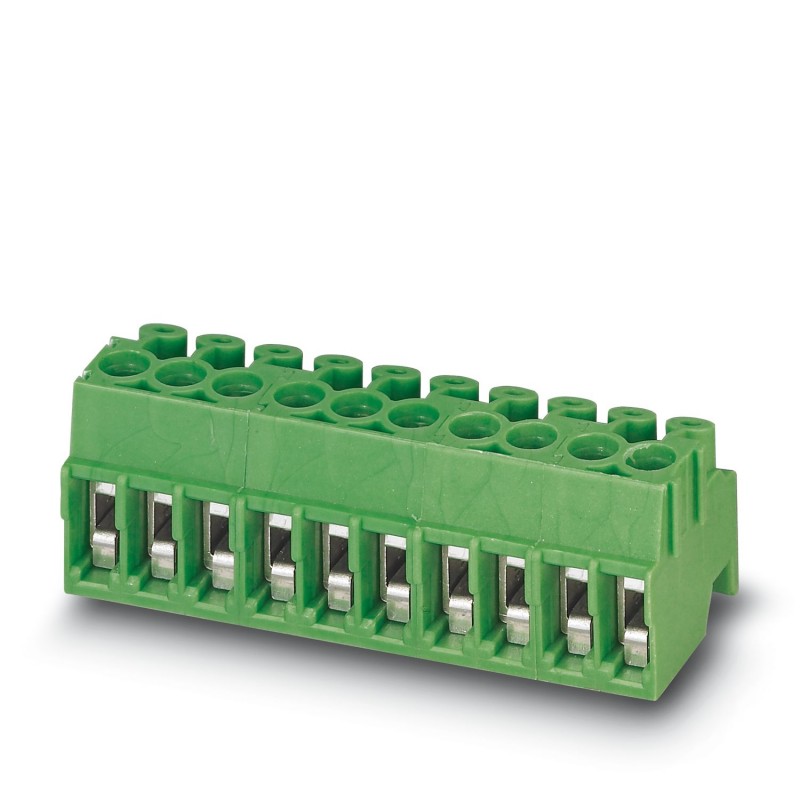

PT 1,5/ 2-PH-5,0 RD 1708167 PHOENIX CONTACT Leiterplattenstecker
PT 1,5/ 2-PH-5,0 RD
1708167
PHOENIX_CONTACT
250
Leiterplattenstecker
Steckverbinder für Leiterplatte, Nennquerschnitt: 1,5 mm², Farbe: rot, Nennstrom: 8 A, Nennspannung (III/2): 200 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PT 1,5/.. -PH, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Schraubklemmmethode: H1L Philipps-Aussparung mit Längsnut, Leiteranschlussrichtung/Leiterplatte: 0°, Stecksystem: COMBICON PST 1.0, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplattenstecker, Nennquerschnitt: 1,5 mm², Farbe: Rot, Nennstrom: 8 A, Nennspannung (III/2): 200 V, Kontaktfläche: Sn, Kontaktanschlusstyp: Steckdose, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Positionen: 2, Anzahl der Anschlüsse: 2, Produktpalette: PT 1,5/.. -pH, Steigung: 5 mm, Verbindungsmethode: Schraubverbindung mit Drahtschutz, Schraubkopfform: H1L Schlitz-Kreuzschlitz-Vertiefung, Leiter-/PCB-Anschlussrichtung: 0 °, Stecksystem: COMBICON PST 1,0, Verriegelung: ohne, Montage: ohne, Art der Verpackung: in Karton verpackt
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1708167 |
|---|---|
| Verpackungseinheit | 250 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356980951 |
| Gewicht pro Stück (exklusive Verpackung) | 1,270 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,500 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | CN (China) |
Allgemein
| Artikelfamilie | PT 1,5/..-PH |
|---|---|
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Bemessungsspannung (III/3) | 160 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 8 A |
| Nennquerschnitt | 1,5 mm² |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 0,75 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 16 |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 0,34 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 0,5 mm² |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 2 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 200 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | rot |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
