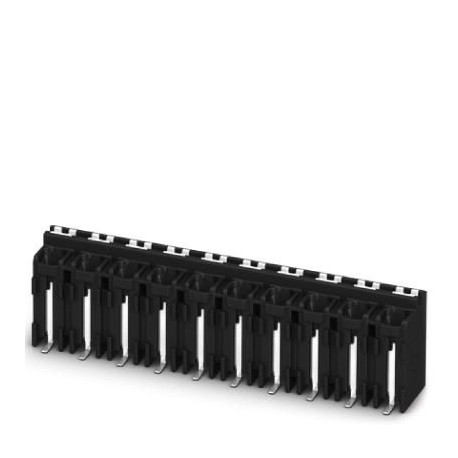

SAMPLE SPT-SMD 1,5/10-V-5,08
1838636
PHOENIX_CONTACT
5
Probe-set
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Orderkey | Eine Million acht hundert acht und dreißig tausend sechs hundert sechs und dreißig |
---|---|
Verpackungseinheit | 5 pc |
Mindestbestellmenge | 5 pc |
Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
GTIN | 4055626040448 |
Gewicht pro Stück (exklusive Verpackung) | 6.710 g |
Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
Herkunftsland | DE (Deutschland) |
Kurze Artikel Beschreibung | PCB terminal block |
---|---|
Palette von Artikeln | SPT 1,5/..-V-SMD |
Pitch | 5,08 mm |
Anzahl der Positionen | Zehn |
Verbindungs-Methode | Push-in-Feder-Verbindung |
Montage-Typ | SMD-Löten |
Pin layout | Linear-pad-geometrie |
Anzahl der Ebenen | Eins |
Nennstrom | 13,5 A |
---|---|
Bemessungsisolationsspannung (III/2) | 320 V |
Bemessungsstoßspannung (III/2) | 4 kV |
Leiterquerschnitt solid | 0,2 mm2 ... 1,5 mm2 |
---|---|
Leiterquerschnitt flexibel | 0,2 mm2 ... 1,5 mm2 |
Leiterquerschnitt AWG / kcmil | 24 ... 16 |
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 1,5 mm2 |
Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 0,75 mm2 ... |
Abisolierlänge | 8 mm |
Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material, Kontakt | Cu-Legierung |
Oberflächeneigenschaften | hot-dip tin-plated |
Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (4 - 8 µm Sn) |
Metall-Oberfläche zu lötenden Bereich (top-layer) | Zinn (4 - 8 µm Sn) |
Isoliermaterial | LCP |
---|---|
Dämmstoff-Gruppe | IIIa |
CTI nach IEC 60112 | Eins hundert fünf und siebzig |
Entflammbarkeit nach UL 94 | V0 |
Maßzeichnung | |
---|---|
Länge [ l ] | 7,7 mm |
Breite [ w ] | 49.72 mm |
Höhe [ h ] | 13,6 mm |
Pitch | 5,08 mm |
Höhe (ohne Lötstift) | 13,6 mm |
Pin-Abstand | 7 mm |
Pin Abmessungen | 0,7 x 0,3 mm |
Maß a | 45.72 mm |
Art der Verpackung | im Karton verpackt |
---|---|
Stück pro Packung | Fünf |
Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
---|---|
Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
Umgebungstemperatur (Betrieb) | -40 °C |
Pull-out-test | IEC 60998-2-2:2002-12 |
---|---|
Test bestanden | |
Leiterquerschnitt / conductor Typ / Zugkraft | 0,2 mm2 / solid / > 10 N |
0,2 mm2 / flexibel / > 10 N | |
1,5 mm2 / solid / > 40 N | |
1,5 mm2 / flexibel / > 40 N |
Nennstrom | 13,5 A |
---|---|
Bemessungsisolationsspannung (III/2) | 320 V |
Bemessungsstoßspannung (III/2) | 4 kV |
Dämmstoff-Gruppe | IIIa |
---|---|
Spannung | 250 V |
Bemessungsisolationsspannung (III/3) | 250 V |
Bemessungsisolationsspannung (III/2) | 320 V |
Bemessungsisolationsspannung (II/2) | 500 V |
Bemessungsstoßspannung (III/3) | 4 kV |
Bemessungsstoßspannung (III/2) | 4 kV |
Bemessungsstoßspannung (II/2) | 4 kV |
Beständigkeit gegen Alterung, Feuchtigkeit, eindringen von Fremdkörpern und eindringen von Wasser | Test bestanden IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
---|---|
Test-Ergebnis | Test bestanden |
Test-Spezifikation | IEC 60998-1:2002-12 |
Trockene Hitze | 168 h/100°C |
Feuchte Wärme | 48 h/30 °C/92 % |
Test-Ergebnis | Test bestanden |
---|---|
Test-Spezifikation | IEC 60998-1:2002-12 |
Trockene Hitze | 168 h/100°C |
Feuchte Wärme | 48 h/30 °C/92 % |
China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
---|---|
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
