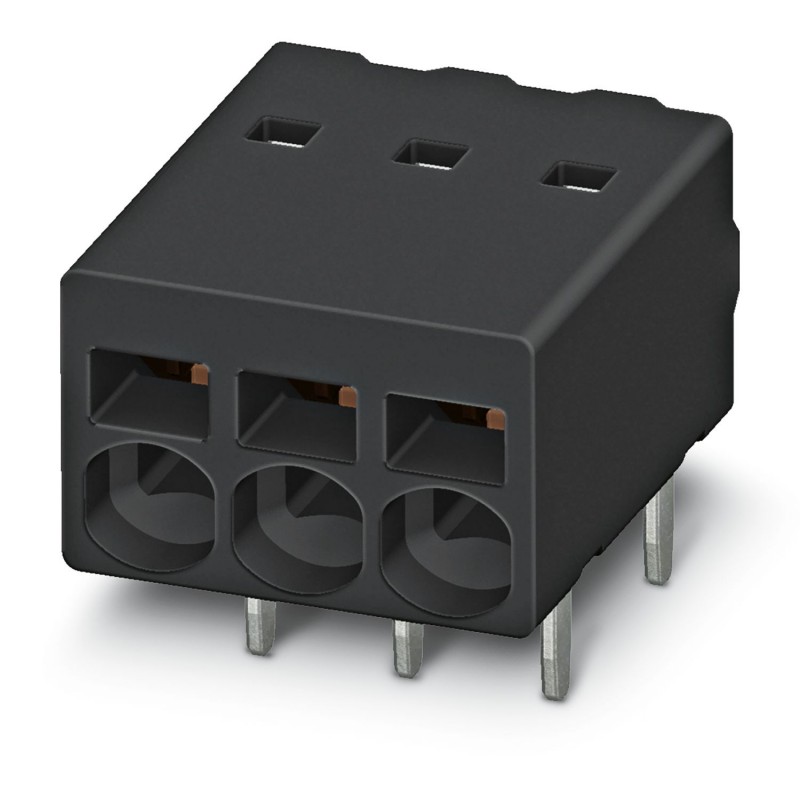

SAMPLE PTSM 0,5/ 8-2,5-H-THR 1701099 PHOENIX CONTACT Muster-Set
SAMPLE PTSM 0,5/ 8-2,5-H-THR
1701099
PHOENIX_CONTACT
5
Artikel auf Anfrage, das gebe keine Rückkehr.
Muster-Set
Reihenklemme für Leiterplatte, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potentiale: 8, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 8, Artikelfamilie: PTSM 0,5/.. -H-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Schweißnaht THR, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: schwarz, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: Boxed Packaging. SAMPLE Set mit 5 Stück am Band. Verwenden Sie für die Verwendung in einem Schweißprozess den Artikel ohne die SAMPLE-Kennzeichnung
Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm2, Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl pro Reihe: 8, Artikelfamilie: PTSM 0,5/..-H-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplattenklemme |
| Produktfamilie | PTSM 0,5/..-H-THR |
| Produktlinie | COMBICON Terminals XS |
| Bauform | Through Hole Reflow geeignetes Bauelement |
| Polzahl | 8 |
| Rastermaß | 2,5 mm |
| Anzahl der Anschlüsse | 8 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 8 |
| Pinlayout | Lineares Pinning |
| Anzahl Lötpins pro Potenzial | 2 |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Nennstrom IN | 6 A |
| Nennspannung UN | 160 V |
| Bemessungsspannung (III/3) | 63 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsspannung (II/2) | 200 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Anschlusstechnik | |
| Bauform | Through Hole Reflow geeignetes Bauelement |
| Nennquerschnitt | 0,5 mm² |
| Leiteranschluss | |
| Anschlussart | Push-in-Federanschluss |
| Leiterquerschnitt starr | 0,14 mm² ... 0,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 0,5 mm² (bis 0,75 mm² möglich, bei einer Abisolierlänge von 7,5 mm und einer Bemessungsisolationsspannung von 32 V bei III/2) |
| Leiterquerschnitt AWG | 26 ... 20 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 0,34 mm² (ab 0,14 mm² möglich, bei Verwendung der Aderendhülse AI 0,14- 6 GY in Verbindung mit der Crimpzange CRIMPFOX 10T-F) |
| Lehrdorn a x b / Durchmesser | - / 1,2 mm |
| Abisolierlänge | 6 mm |
| Montageart | THR-Löten / Wellenlöten |
| Pinlayout | Lineares Pinning |
| Verarbeitungshinweise | |
| Prozess | Reflow-/ Wellenlötung |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Lötzyklen im Reflow | 3 |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | schwarz (9005) |
| Isolierstoff | LCP |
| Isolierstoffgruppe | IIIa |
| CTI nach IEC 60112 | 175 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Maßzeichnung |  |
| Rastermaß | 2,5 mm |
| Breite [w] | 20,5 mm |
| Höhe [h] | 7,1 mm |
| Länge [l] | 10 mm |
| Bauhöhe | 5 mm |
| Lötstiftlänge [P] | 2,1 mm |
| Stiftabmessungen | 0,3 x 0,8 mm |
| Leiterplatten-Design | |
| Stiftabstand | 2,5 mm |
| Bohrlochdurchmesser | 1,2 mm |
| Anschlussprüfung | |
| Prüfspezifikation | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Ergebnis | Prüfung bestanden |
| Prüfung auf Leiterbeschädigung und Lockerung | |
| Prüfspezifikation | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Ergebnis | Prüfung bestanden |
| Zugprüfung | |
| Prüfspezifikation | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert | 0,14 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 0,5 mm² / starr / > 20 N | |
| 0,75 mm² / flexibel / > 30 N | |
| Biegeprüfung | |
| Prüfspezifikation | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Ergebnis | Prüfung bestanden |
| Erwärmungsprüfung | |
| Prüfspezifikation | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Anforderung Erwärmungsprüfung | Temperaturerhöhung ≤ 45 K |
| Isolationswiderstand | |
| Prüfspezifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Isolationswiderstand benachbarte Pole | > 5 MΩ |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | IIIa |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI ≥175 bis <400 |
| Bemessungsisolationsspannung (III/3) | 63 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 2 mm |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/2) | 2 mm |
| Bemessungsisolationsspannung (II/2) | 200 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 2 mm |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Beschleunigung | 5g (60,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Temperatur | 850 °C |
| Einwirkdauer | 5 s |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Verpackungsart | verpackt im Karton |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 7.1 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 8 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 2.5 mm |
| Bemessungsstrom In (EF008250) | 6 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.2 mm |
| Länge des Pins (EF006825) | 2.1 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
