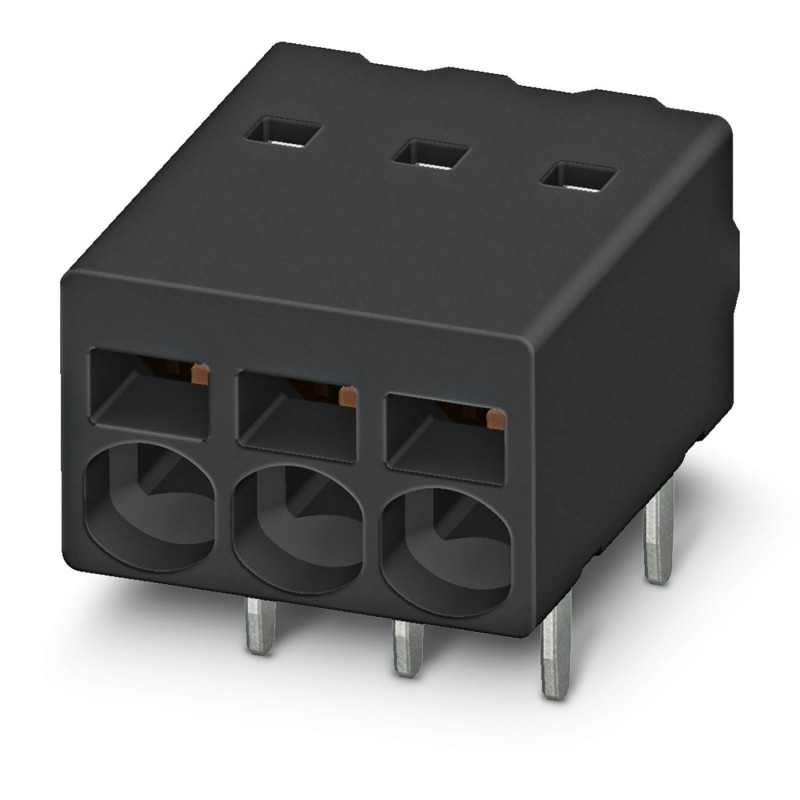

SAMPLE PTSM 0,5/ 7-2,5-H-THR 1701098 PHOENIX CONTACT Muster-Set
SAMPLE PTSM 0,5/ 7-2,5-H-THR
1701098
PHOENIX_CONTACT
5
Artikel auf Anfrage, das gebe keine Rückkehr.
Muster-Set
Reihenklemme für Leiterplatte, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 7, Artikelfamilie: PTSM 0,5/.. -H-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Schweißnaht THR, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: schwarz, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: Boxed Packaging. SAMPLE Set mit 5 Stück am Band. Verwenden Sie für die Verwendung in einem Schweißprozess den Artikel ohne die SAMPLE-Kennzeichnung
Leiterplattenklemme, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm2, Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 7, Produktprogramm: PTSM 0,5/.. -H-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Leiter-/Leiterplatten-Anschlussrichtung: 0°, Farbe: schwarz, Pinanordnung: Lineare Pinbesetzung, Lötstift [P]: 2,1 mm, Anzahl Lötstifte pro Potential: 2, Verpackungsart: in Karton verpackt. SAMPLE-Set mit 5 Teilen im Gurtabschnitt. Bei Verwendung im Rahmen des Lötprozesses verwenden Sie bitte Artikel ohne SAMPLE-Markierung
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1701098 |
|---|---|
| Verpackungseinheit | 5 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 5 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356515023 |
| Gewicht pro Stück (exklusive Verpackung) | 2,050 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,050 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 10 mm |
|---|---|
| Rastermaß | 2,5 mm |
| Maß a | 15 mm |
| Breite [ w ] | 18 mm |
| Bauhöhe | 5 mm |
| Höhe [ h ] | 7,1 mm |
| Pinlänge [P] | 2,1 mm |
| Stiftabstand | 2,5 mm |
| Bohrlochdurchmesser | 1,2 mm |
Allgemein
| Artikelfamilie | PTSM 0,5/..-H-THR |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 63 V |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 200 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 6 A |
| Nennquerschnitt | 0,5 mm² |
| Belastungsstrom maximal | 6 A |
| Isolierstoff | LCP |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Abisolierlänge | 6 mm |
| Polzahl | 7 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,14 mm² |
|---|---|
| Leiterquerschnitt starr max | 0,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 0,34 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 20 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 7.1 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 7 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 2.5 mm |
| Bemessungsstrom In (EF008250) | 6 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.2 mm |
| Länge des Pins (EF006825) | 2.1 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
