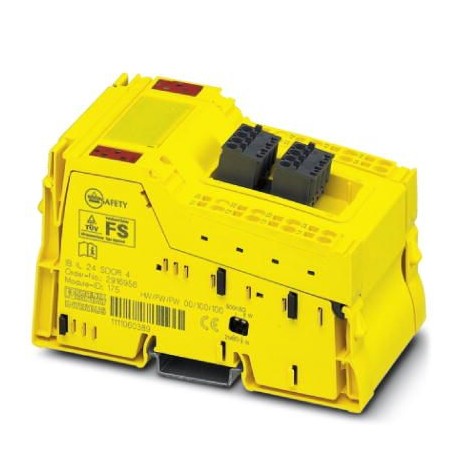

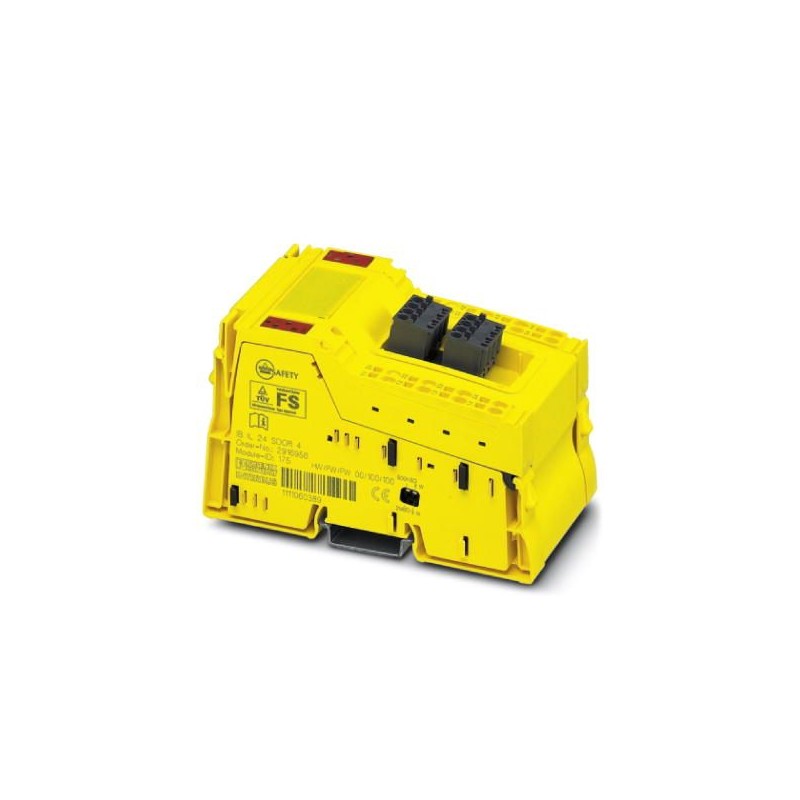

IB IL 24 SDOR 4-PAC 2985851 PHOENIX CONTACT Sicherheitsmodul
IB IL 24 SDOR 4-PAC
2985851
PHOENIX_CONTACT
Sicherheitsmodul
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2985851 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 107 (AX-2009) |
| GTIN | 4046356131643 |
| Gewicht pro Stück (exklusive Verpackung) | 145,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 394,200 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 85 % (Treffen Sie innerhalb des zulässigen Temperaturbereichs geeignete Maßnahmen gegen erhöhte Luftfeuchtigkeit.) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 85 % (Treffen Sie innerhalb des zulässigen Temperaturbereichs geeignete Maßnahmen gegen erhöhte Luftfeuchtigkeit.) |
| Luftdruck (Betrieb) | 80 hPa ... 108 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 hPa ... 108 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s |
Digitale Ausgänge
| Benennung Ausgang | Relaisausgang |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Anzahl der Ausgänge | 4 |
| Ausgangsspannung | 24 V DC (US - 1 V) |
| Nennausgangsspannung | Siehe technische Daten |
| Maximaler Ausgangsstrom je Kanal | 4 A |
| Maximaler Ausgangsstrom je Modul | 3 A (Siehe technische Daten) |
| Nennlast induktiv | siehe sicherheitstechnische Daten |
| Nennlast Lampen | siehe sicherheitstechnische Daten |
| Nennlast ohmsch | siehe sicherheitstechnische Daten |
Versorgung der Modulelektronik
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
|---|---|
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 145,6 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge Fehlermeldung im Diagnose-Code (Bus) sowie Anzeige über die LED am Modul |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC (siehe sicherheitstechnische Daten) |
| Stromaufnahme | max. 360 mA (siehe sicherheitstechnische Daten) |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC (siehe sicherheitstechnische Daten) |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V (siehe sicherheitstechnische Daten) |
Klassifikationen
eCl@ss 4.027250308eCl@ss 4.127250308eCl@ss 5.027250308eCl@ss 5.127242904eCl@ss 6.027242604eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
