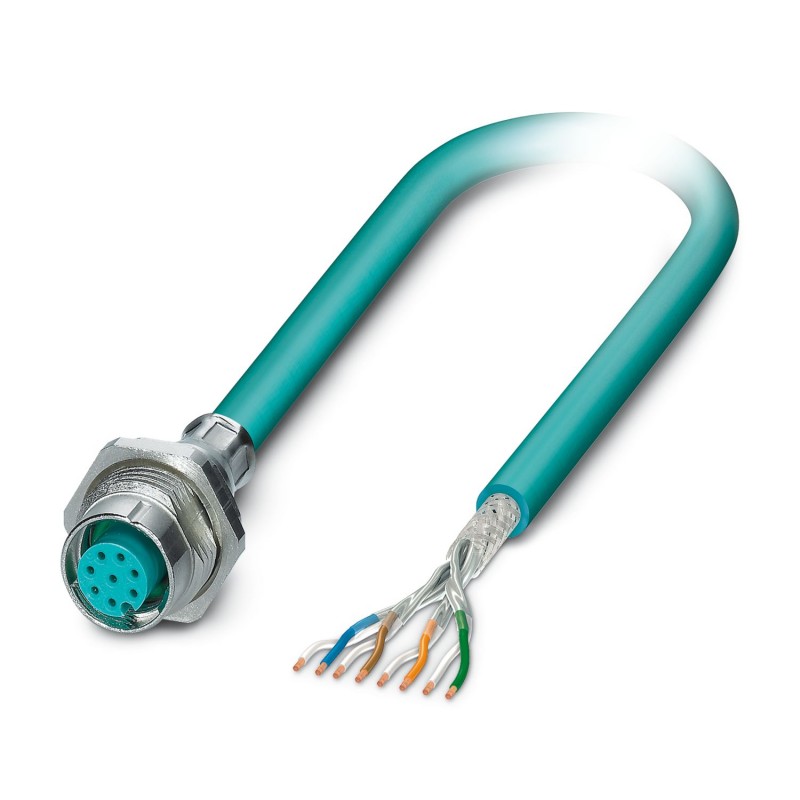

SACCBP-M12FS-8CON-M16/0,8-940 1562974 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCBP-M12FS-8CON-M16/0,8-940
1562974
PHOENIX_CONTACT
50
Bussystem-Einbausteckverbinder
Bus-System-Einbaubuchse, Ethernet, 8-polig, M12, geschirmt, Hinterwand-/Schraubmontage mit M16-Gewinde, mit 0,8 m Buskabel, 4 x 2 x 0,26 mm2
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Polzahl | 8 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | ≤ 3 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V |
| Nennstrom IN | 2 A |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Wellenwiderstand | 100 Ω |
| Leiterwiderstand max. | 150 mΩ/m |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | NBR |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Messing, vernickelt |
| Außenmantel, Material | PUR |
| Material Leiter | blanke Cu-Litze |
| Anschluss 1 | |
| Bauform Kopf | Buchse |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Kodierung | A |
| Anschluss 2 | |
| Bauform Kopf | freies Leitungsende |
| Leitungslänge | 0,8 m |
| Leitungsgewicht | 44 kg/km |
| Leitungstyp | Ethernet |
| Kabelkurzzeichen | Li-02YSC11Y |
| Leitungsaußendurchmesser | 6,70 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Aderdurchmesser inklusive Isolierung | ca. 1 mm |
| Einzelader, Farbe | weiß-blau, weiß-orange, weiß-grün, weiß-braun |
| Leitungsquerschnitt | 0,14 mm² |
| Material Leiter | blanke Cu-Litze |
| Leiteraufbau Signalleitung | 7x 0,20 mm |
| AWG Signalleitung | 26 |
| Material Aderisolation | Zell-PE |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Alu-kaschierte Polyesterfolie |
| Gesamtverseilung | 4 Paare zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 65 % |
| Nennspannung Leitung | 125 V |
| Prüfspannung Leitung | 1000 V |
| Leitungs-Widerstand | ≤ 150 mΩ/m |
| Leitungs-Isolationswiderstand | 5 GΩ*km |
| Kopplungswiderstand | 5,00 mΩ/m (bei 10 MHz) |
| Wellenwiderstand | 100 Ω (bei 100 MHz) |
| Betriebskapazität | 42 pF |
| Signallaufzeit | 460 ns/m |
| Signalgeschwindigkeit | 0,72 c |
| Störleistungsunterdrückung | 90,00 dB (bis 1000 MHz) |
| Kleinster Biegeradius, fest verlegt | ≥ 33,5 mm |
| Schirmdämpfung | 60,00 dB (bis 1000 MHz) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -10 °C ... 50 °C (Kabel, bewegliche Verlegung) |
| Umgebungsbedingungen | |
| Schutzart | IP67 (in gestecktem Zustand) |
| IP65 (in gestecktem Zustand) | |
| IP65/IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -40 °C ... 70 °C (Kabel, feste Verlegung) | |
| -10 °C ... 50 °C (Kabel, bewegliche Verlegung) | |
| Montageart | Hinterwandmontage, M16 x 1,5 Gewinde mit Flachmutter |
