SACC-E-M12FS-5CON-PG9/1,0 1548024 PHOENIX CONTACT Wanddurchführung
SACC-E-M12FS-5CON-PG9/1,0
1548024
PHOENIX_CONTACT
100
Wanddurchführung

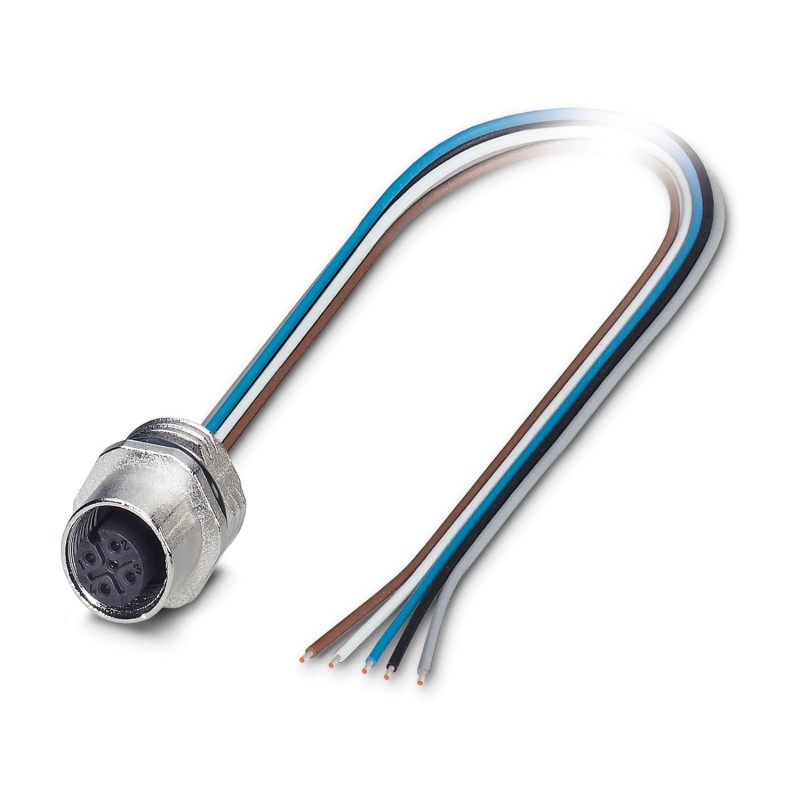

Einbaubuchse für Sensoren/Aktoren, 5-polig, M12, A-kodiert, Frontwandmontage/Bolzenmontage, mit Pg9-Gewinde, mit 1 m TPE-Leiter, 5x 0,34 mm²
Konect. Stecker. apar sein. Stirnwand, Universal, 5-polig, Buchse, gerade, M12-Standard, Kodierung: A, freies Kabelende, Frontmontage, Pg9, Einfachdrähte, Kabellänge: 1 m, Pg9 Kabelverschraubung, 0,34 mm2, TPE-Geflechtdraht
Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1548024 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 100 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356137775 |
| Gewicht pro Stück (exklusive Verpackung) | 33,060 g |
| Gewicht pro Stück (inklusive Verpackung) | 33,060 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 60 V |
| Bemessungsstoßspannung | 1,5 kV |
| Polzahl | 5 |
| Isolationswiderstand | > 10 Ω |
| Kodierung | A - Standard |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Einzellitzen |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA66 GF |
| Material Rändel | Messing, vernickelt |
| Material Dichtung | NBR |
Leitung
| Kabeltyp | TPE-Litze |
|---|---|
| Leiterquerschnitt | 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,2 mm ±0,07 mm |
| Wandstärke Isolierung | 0,21 mm |
| Aderfarben | schwarz, braun, blau, weiß, grau |
| Material Aderisolation | TPE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | ≤ 57,6 Ω/km |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V AC |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Merkmal | Wert |
|---|---|
| Kabellänge (EF000536) | 1 mm |
| Art des Steckkontaktes, außenseitig (EF005528) | ohne |
| Montageart (EF000003) | Frontmontage |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Werkstoff der Aderisolation (EF000061) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Umgebungstemperatur (EF002386) | 85 °C |
| Betriebstemperatur (EF002393) | -25 °C |
| Bemessungsspannung (EF000228) | 60 V |
| Mit Schirmanschluss (EF002535) | Nein |
| Einschraubgewinde (EF012303) | M12 |
| Aderquerschnitt (EF000018) | 0.34 mm² |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Schutzart (IP), montiert (EF007466) | IP67 |
