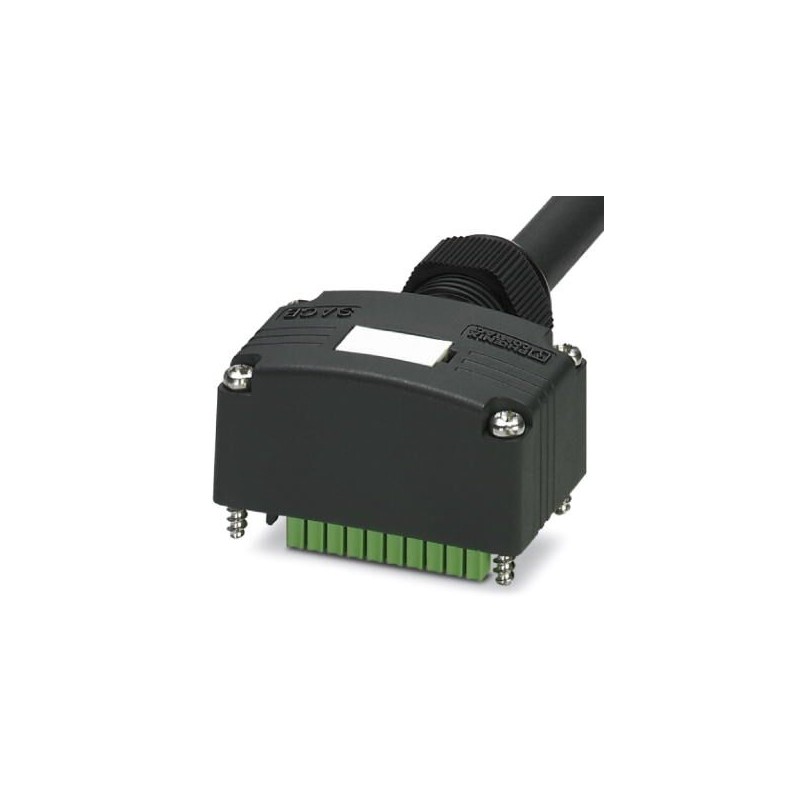

SACB-C-H180-8/16-20,0PUR SCO P 1097653 PHOENIX CONTACT Anschlusshaube, Anwendung: Sensor-/Aktor-Box, Anschlu..
SACB-C-H180-8/16-20,0PUR SCO P
1097653
PHOENIX_CONTACT
Anschlusshaube, Anwendung: Sensor-/Aktor-Box, Anschlussart: M12-SPEEDCON-Buchse Kunststoff, Anzahl der Steckplätze: 8, Steckplatzbelegung: doppelt, Statusanzeige: Nein; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, PUR/PVC, Leitungslänge: 20 m, Schirmung: nein
Anschlussabdeckung, Anwendung: Sensor-/Aktorbox, Anschlussart: SPEEDCON M12-Buchse Kunststoff, Anzahl Steckstationen: 8, Belegung Steckstationen: Doppelt, Statusanzeige: Nein; Hauptkabelanschluss: 180° Steckverschraubung, PUR/PVC, Kabellänge: 20 m, Schirmung: nein
Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1097653 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 25 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626939599 |
| Gewicht pro Stück (exklusive Verpackung) | 22,220 g |
| Gewicht pro Stück (inklusive Verpackung) | 4.069,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Bemessungsspannung | 120 V AC |
|---|---|
| 120 V DC | |
| Strombelastbarkeit je E/A-Signal | 2 A |
| Strombelastbarkeit je Steckplatz | 4 A |
| Bemessungsstrom gesamt | 10 A |
| Anzahl der Steckplätze | 8 |
| Anschlussart Sensor/Aktor | M12-SPEEDCON-Buchse |
| Hinweis | ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
Umgebungsbedingungen
| Schutzart | IP65 |
|---|---|
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
| -40 °C ... 90 °C (bei fester Verlegung) | |
| -5 °C ... 80 °C (bei beweglicher Verlegung) |
Stammleitungsanschlussdaten
| Anschlussart | Steckbarer Schraubanschluss |
|---|---|
| Kabellänge | 20 m |
| Anzugdrehmoment-Deckelschraube | 1 Nm |
| Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
Materialangaben
| Material Gehäuse | PBT |
|---|---|
| Material Kontakt Stammkabelseite | Cu-Legierung |
| Material Kontaktoberfläche Stammkabelseite | Sn |
| Material Kontaktträger Stammkabelseite | PA |
| Material Dichtung | NBR |
Anschlussbelegung
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 7 / 4 (A) = BK | |
| 7 / 2 (B) = WH/GY | |
| 8 / 4 (A) = VT | |
| 8 / 2 (B) = GY/BN | |
| 1-8 / 1 (+ 120 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GN/YE |
Leitung
| Kabeltyp | PUR/PVC schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | PUR |
| Kabelkurzzeichen | LiYY11Y-HF |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Leiterquerschnitt | 16x 0,5 mm² (Signalleitung) |
| 3x 1 mm² (Energieleitung) | |
| AWG Signalleitung | 20 |
| AWG Spannungsversorgung | 17 |
| Leiteraufbau Signalleitung | 28x 0,15 mm |
| Leiteraufbau Spannungsversorgung | 56x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,5 mm ±0,1 mm (Signalleitung) |
| 2,1 mm ±0,1 mm (Energieleitung) | |
| Aderfarben | braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett, grau/rosa, rot/blau, weiß/grün, braun/grün, weiß/gelb, gelb/braun, weiß/grau, grau/braun |
| Gesamtverseilung | Adern in Lagen verseilt |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Innenmantel | ≥ 0,15 mm |
| Wandstärke Außenmantel | ≥ 0,76 mm |
| Kabelaußendurchmesser D | 10,5 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 7,5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 1500000 |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 2 m |
| Verfahrgeschwindigkeit | 2 m/s |
| Kabelgewicht | 183,7 kg/km |
| Außenmantel, Material | PUR |
| Material Innenmantel | PVC |
| Material Aderisolation | PVC |
| Material Leiter | blanke Cu-Litze |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V |
| Besondere Eigenschaften | silikonfrei |
| Flammwidrigkeit | nach DIN EN 50265 |
| Ölbeständigkeit | nach VDE 0472 Teil 803 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Länge der vorkonfektionierten Leitung (EF007300) | 20 m |
| Kabellänge konfigurierbar (EF007301) | Nein |
| Anzahl der Sensor-/Aktor-Steckplätze (EF006939) | 8 |
| Anzahl der Kanäle pro Steckplatz (EF006885) | 2 |
| Ausführung der Abgänge für Sensor-/Aktorleitungen (EF006972) | M12 |
| Polzahl der Sensor-/Aktor-Steckplätze (EF007402) | 0 |
| Bemessungsspannung (EF000228) | 120 V |
| Betriebsspannung (EF003983) | 120 V |
| Max. Strombelastbarkeit pro Anschlusssockel (EF004038) | 2 A |
| Max. Summenstrom (EF004039) | 10 A |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Mit Potentialtrennung (EF003272) | Nein |
| Anschluss für NPN-Sensoren (EF006817) | Ja |
| Schleppkettentauglichkeit der Fixkabelversion (EF007461) | Nein |
| Gehäusefarbe (EF000136) | sonstige |
| Betriebstemperatur (EF002393) | -25 °C |
| Schutzart (IP) (EF005474) | IP65 |
| Explosionsschutz-Kategorie für Gas (EF003997) | sonstige |
| Explosionsschutz-Kategorie für Staub (EF003998) | sonstige |
| Breite (EF000008) | 54 mm |
| Höhe (EF000040) | 25 mm |
| Tiefe (EF000049) | 34 mm |
