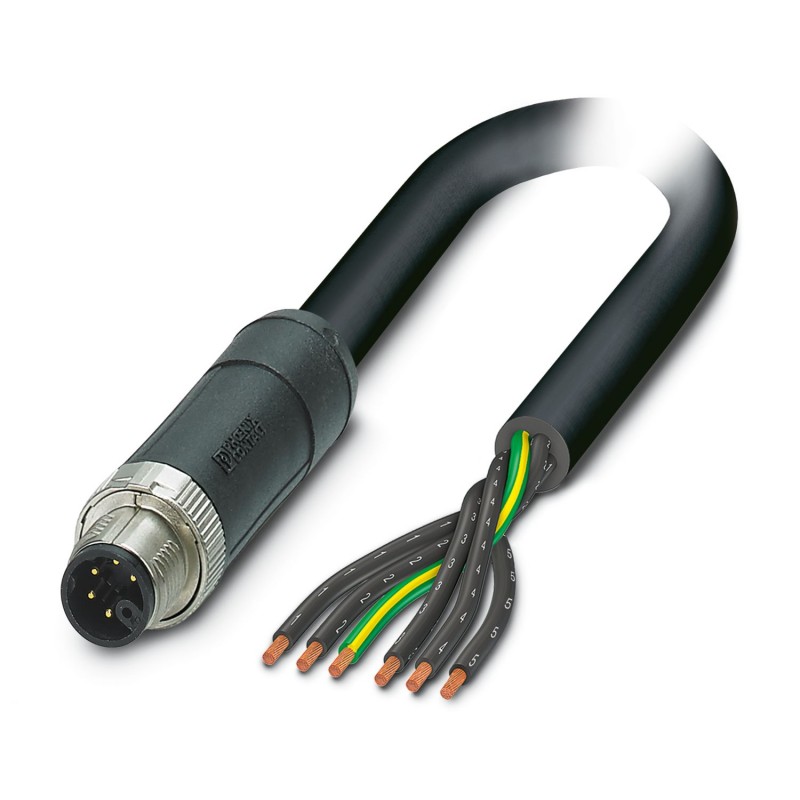

SAC-6P-M12MSM/ 1,5-PUR PE 1414949 PHOENIX CONTACT Power-Kabel
SAC-6P-M12MSM/ 1,5-PUR PE
1414949
PHOENIX_CONTACT
Power-Kabel
Starkstromkabel, 6-polig halogenfrei, gerader M12-Stecker, Kodierung: M, auf freies Kabelende, Kabellänge: 1,5 m, für Wechselstrom bis 8 A/690 V
Powerleitung, 6-polig, PUR halogenfrei, schwarzgrau RAL 7021, Stecker gerade M12, Kodierung: M, auf freies Leitungsende, Kabellänge: 1,5 m, für Wechselstrom bis 8 A/690 V
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Power-Kabel |
| Anwendung | Energieversorgung |
| Polzahl | 6 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | M |
| Datenpflegestand | |
| Artikelrevision | 07 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Griffkörper | PP |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 690 V AC |
| Nennstrom IN | 8 A |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Kodierungsart | M (Power) |
| Anschluss 2 | |
| Bauform | freies Leitungsende |
| Leitungslänge | 1,5 m |
| PUR halogenfrei schwarz [PUR] | |
| Maßzeichnung |  |
| Leitungsgewicht | 130 kg/km |
| Polzahl | 6 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leitungsquerschnitt | 6x 1,5 mm² |
| Aderdurchmesser inklusive Isolierung | 2,35 mm ±0,1 mm |
| Leitungsaußendurchmesser | 8,80 mm ±0,25 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | schwarz 1, schwarz 2, schwarz 3, schwarz 4, schwarz 5, grün/gelb |
| Wandstärke Isolierung | ≥ 0,36 mm |
| Wandstärke Außenmantel | ca. 0,90 mm |
| Leiterwiderstand max. | ≤ 14,1 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 1000 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 44 mm |
| Kleinster Biegeradius, beweglich verlegt | 88 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 4000000, Biegeradius: 10xD, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 60754-1 | |
| Flammwidrigkeit | nach UL 758/1581 FT2 |
| nach DIN EN 60332-2-2 | |
| Ölbeständigkeit | nach DIN EN 60811-404, 168 h bei 100 °C |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10 |
| adhäsionsarm | |
| abriebfest | |
| beständig gegen Seewasser | |
| Umgebungstemperatur (Betrieb) | -50 °C ... 85 °C (Kabel, feste Verlegung) |
| -30 °C ... 85 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 (ohne Vorbelastung, als Zusatztest nach IEC 60529) | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-111 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 6 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | sonstige |
| Kabellänge (EF000536) | 1.5 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -50 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -30 °C |
| Bemessungsspannung (EF000228) | 690 V |
| Schutzart (IP) (EF005474) | IP65 |
