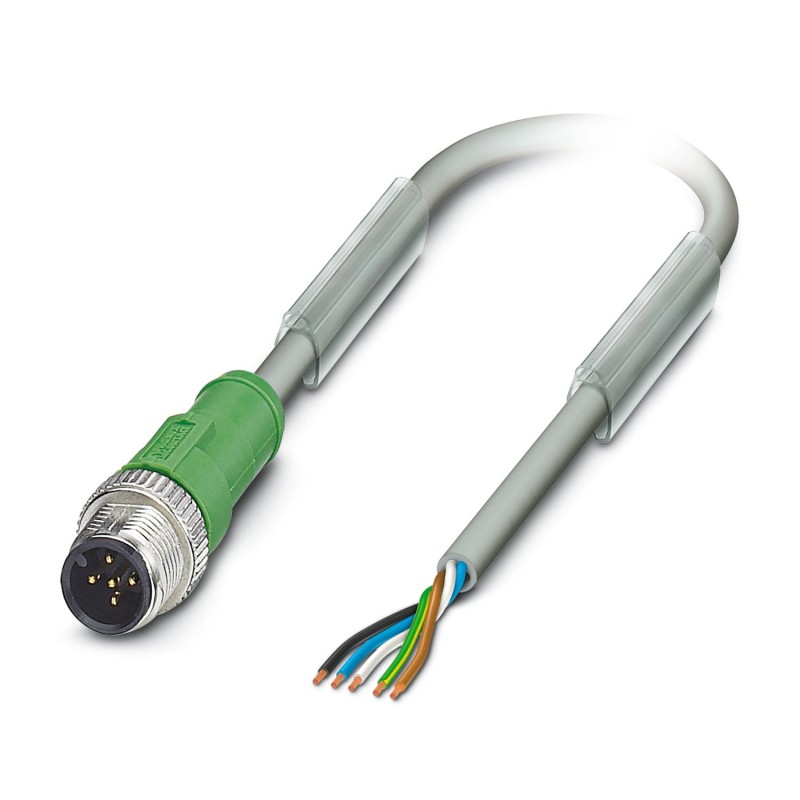

SAC-5P-MS/ 1,5-802 SCO 1414990 PHOENIX CONTACT Sensor-/Aktor-Kabel SAC-5P-MS/ 1,5-802 SCO 1414990
SAC-5P-MS/ 1,5-802 SCO
1414990
PHOENIX_CONTACT
50
Sensor-/Aktor-Kabel - SAC-5P-MS/ 1,5-802 SCO - 1414990
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Sensor-/Aktor-Kabel, 5-polig, PUR halogenfrei, schweißfunkenbeständig, hochflexibel, grau RAL 7001, Stecker gerade M12 SPEEDCON, A-kodiert, auf freies Leitungsende, Kabellänge: 1,5 m
Kaufmännische Daten
| Bestellschlüssel | 1414990 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626036625 |
| Gewicht pro Stück (exklusive Verpackung) | 64,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 64,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Maße
| Kabellänge | 1,5 m |
|---|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | HB |
Leitung
| Hinweis | Aufgrund des sehr robusten Außenmantels ist diese Leitung nur in 5 cm Schritten abzumanteln. |
|---|---|
| Kabeltyp | PUR halogenfrei hochflexibel schweißfunkenbeständig grau |
| Kabeltyp (Kurzzeichen) | 802 |
| Kabelkurzzeichen | Li12Y11Y-HF |
| Leiterquerschnitt | 5x 0,34 mm² (Signalleitung) |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 42x 0,10 mm |
| Aderdurchmesser inkl. Isolierung | 1,3 mm ±0,05 mm (Signalleitung) |
| Aderfarben | schwarz, braun, blau, weiß, grün/gelb |
| Gesamtverseilung | 5 Adern um Füller zur Seele |
| Außenmantel, Farbe | grau RAL 7001 |
| Kabelaußendurchmesser D | 5,1 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 5 x D |
| Anzahl der Biegezyklen | 10000000 |
| Mindestbiegeradius, Schleppketteneinsatz | 7,5 x D |
| Verfahrweg | 5 m |
| Verfahrgeschwindigkeit | 3,3 m/s |
| Beschleunigung | 5 m/s² |
| Anzahl der Biegezyklen | 15000000 |
| Biegeradius | 50 mm |
| Verfahrweg | 0,9 m |
| Verfahrgeschwindigkeit | 5 m/s |
| Beschleunigung | 30 m/s² |
| Torsionsbeanspruchung | ± 360 °/m (1 000 000 Torsionszyklen) |
| Außenmantel, Material | PUR |
| Material Aderisolation | PES |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | ca. 53 Ω/km |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 1200 V |
| Besondere Eigenschaften | Kabelmantel schweißfunkenfest, recyclebar, matt, adhäsionsarm, abriebfest, flammwidrig und selbstverlöschend |
| silikon- und cadmiumfrei | |
| Frei von lackbenetzungsstörenden Substanzen | |
| Flammwidrigkeit | DIN VDE 0472 T.804, Prüfart B |
| IEC 60332-1 | |
| nach UL FT-2 | |
| Halogenfreiheit | die Leitung ist halogenfrei |
| Ölbeständigkeit | nach VDE 0472 Teil 803 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| silikonfrei | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -30 °C ... 90 °C (Kabel, bewegliche Verlegung) | |
| bis 120 °C (für 3000 h) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | 27061800 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 5.0 | EC001855 |
|---|---|
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
