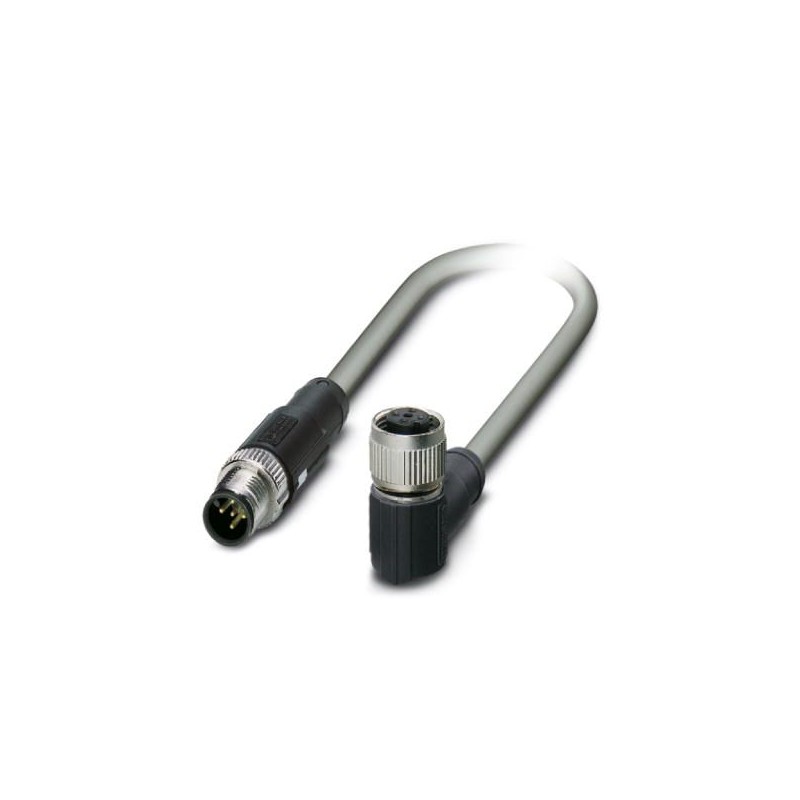

SAC-5P-MS/ 0,5-924/FR SCO 1405991 PHOENIX CONTACT Bussystem-Kabel
SAC-5P-MS/ 0,5-924/FR SCO
1405991
PHOENIX_CONTACT
50
Bussystem-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1405991 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356800372 |
| Gewicht pro Stück (exklusive Verpackung) | 64,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 69,200 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | US (Vereinigte Staaten) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
Leitung
| Kabeltyp | CAN Bus/DeviceNet grau |
|---|---|
| Kabeltyp (Kurzzeichen) | 924 |
| UL AWM Style | 2464 (80 °C / 300 V) |
| Kabelaufbau | 2xAWG22 (Signal) + 2xAWG22 (Power) |
| Leiterquerschnitt | 2x 0,34 mm² (Signalleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| AWG Signalleitung | 22 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,27 mm ±0,05 mm (Signalleitung) |
| 2,24 mm ±0,13 mm (Spannungsversorgung) | |
| Aderfarben | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite innen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Kunststoffkaschierte Alu-Folie mit Beilauflitze, Alu-Seite außen |
| Außenmantel, Farbe | grau |
| Kabelaußendurchmesser D | 6,9 mm ±0,13 mm |
| Mindestbiegeradius, flexibel verlegt | 15 x D |
| Kabelgewicht | 64,51 kg/km |
| Außenmantel, Material | PVC |
| Material Aderisolation | geschäumtes PE (Signalleitung) |
| PVC (Spannungsversorgung) | |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 59,38 Ω*m (Signalleitung) |
| ≥ 57,41 GΩ*km (Spannungsversorgung) | |
| Betriebskapazität | nom. 78,74 pF (pro Meter) |
| Wellenwiderstand | 120 Ω ±12 Ω |
| Signallaufzeit | 4,46 ns/m |
| Schirmdämpfung | 0,95 dB (f = 125 kHz) |
| 1,64 dB (f = 500 kHz) | |
| 2,3 dB (f = 1 MHz) | |
| Besondere Eigenschaften | UL Standards PLTC und ITC |
| Ölbeständigkeit | ja |
| Sonstige Beständigkeit | UV beständig |
| Umgebungstemperatur (Betrieb) | -30 °C ... 75 °C (Kabel, feste Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
