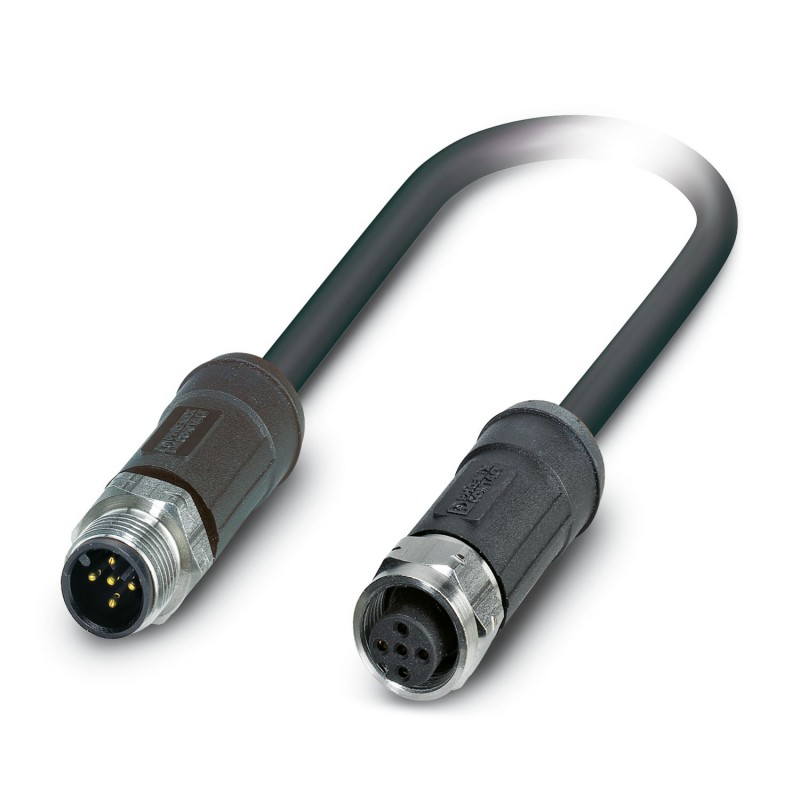

SAC-5P-M12MS/0,6-92X/M12FSSHOD 1116506 PHOENIX CONTACT Bussystem-Kabel, CANopen
SAC-5P-M12MS/0,6-92X/M12FSSHOD
1116506
PHOENIX_CONTACT
50
Bussystem-Kabel, CANopen
Bussystemleitung, CANopen®, DeviceNet™, 5-polig halogenfrei, geschirmt, M12 gerader Stecker, Kodierung: A, auf M12 gerade Buchse, Kodierung: A, Kabellänge: 0,6 m, für den Außenbereich, mit Edelstahlrändelung
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1116506 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4063151043797 |
| Gewicht pro Stück (exklusive Verpackung) | 70,442 g |
| Gewicht pro Stück (inklusive Verpackung) | 70,442 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Stecker/Buchse) |
|---|---|
| -40 °C ... 85 °C (bei raschen Temperaturwechseln (nach IEC 60512-11-4)) | |
| Schutzart | IP65 |
| IP67 |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PP |
| Material Griffkörper | PP |
| Material Rändel | Edelstahl |
| Material Dichtung | FPM |
Normen und Bestimmungen
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | CAN Bus/DeviceNet schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | 92X |
| Kabelkurzzeichen | LI2XCHX02XS |
| UL AWM Style | 21281 (80 °C / 300 V) |
| Kabelaufbau | 2xAWG24/19+2xAWG22/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Signal) |
| 2x 0,34 mm² (Power) | |
| 1x 0,38 mm² (Beilauflitze) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 1,9 mm (Signal) |
| 1,4 mm (Power) | |
| Wandstärke Isolierung | 0,6 mm (Signal) |
| 0,3 mm (Power) | |
| Aderfarben | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Alu-kaschierte Folie |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Außenmantel, Farbe | schwarz |
| Wandstärke Außenmantel | 1,15 mm |
| Kabelaußendurchmesser D | 6,9 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kabelgewicht | 70 kg/km |
| Außenmantel, Material | FRNC |
| Material Aderisolation | PE |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 200 MΩ*km (bei 20 °C) |
| Leiterwiderstand | 90 Ω/km (Signal) |
| 55 Ω/km (Power) | |
| Betriebskapazität | 39,8 nF (bei 1 kHz, Ader/Ader) |
| Wellenwiderstand | 120 Ω ±12 Ω (f = 1 MHz) |
| Signallaufzeit | 4,46 ns/m |
| Nennspannung Leitung | ≤ 300 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | nach IEC 60332-3-25 (Cat. D) |
| Halogenfreiheit | ja |
| Ölbeständigkeit | ja |
| Sonstige Beständigkeit | UV beständig |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C |
