SAC-5P- 1,5-PVC/M12FSK PE SH
1414781
PHOENIX_CONTACT
1

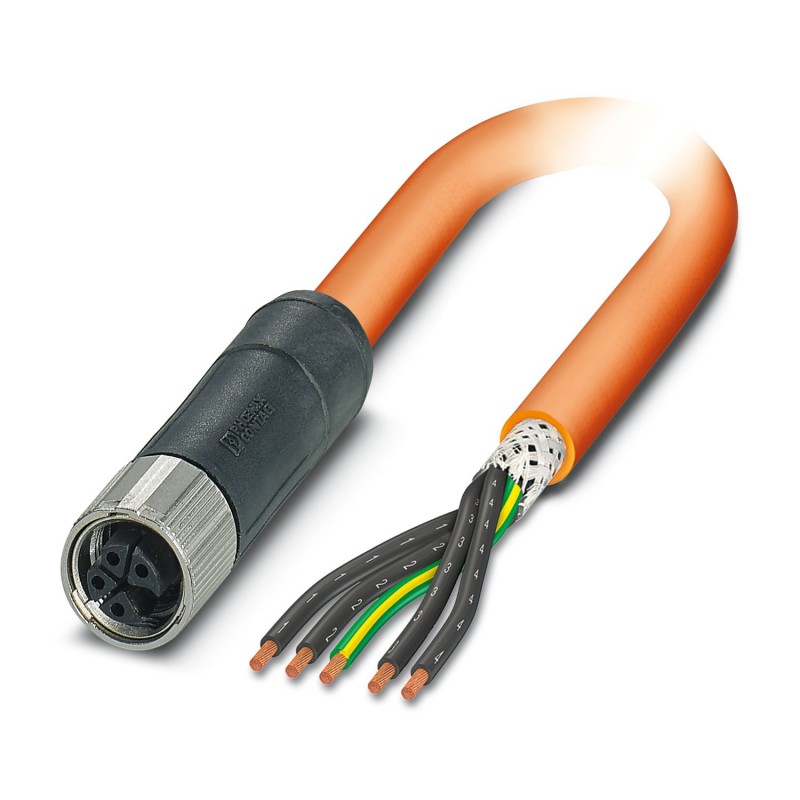

Power-Kabel
Powerleitung, 5-polig, geschirmt (Advanced Shielding Technology), freies Leitungsende, auf Buchse gerade M12, Kodierung: K, Kabellänge: 1,5 m, für Wechselstrom bis 16 A/690 V
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Produkttyp | Power-Kabel |
Polzahl | 5 |
Anwendung | Energieversorgung |
Anzahl der Kabelabgänge | 1 |
Geschirmt | ja |
Kodierung | K |
Isolationseigenschaften | |
Überspannungskategorie | III |
Verschmutzungsgrad | 3 |
Brennbarkeitsklasse nach UL 94 | V0 |
Material Griffkörper | PP |
Material Kontakt | CuZn |
Material Kontaktoberfläche | Ni/Au |
Material Kontaktträger | PA |
Material Verschraubung | Zinkdruckguss, vernickelt |
Durchgangswiderstand | ≤ 5 mΩ |
Isolationswiderstand | ≥ 100 MΩ |
Nennspannung UN | 690 V AC |
Nennstrom IN | 16 A |
Schutzbeschaltung | unbeschaltet |
Mechanische Daten | |
Steckzyklen | ≥ 100 |
Anschluss 1 | |
Bauform | freies Leitungsende |
Anschluss 2 | |
Bauform | Buchse gerade M12 |
Kodierungsart | K (Power) |
Leitungslänge | 1,5 m |
PVC [PVC] | |
Maßzeichnung | |
Leitungsgewicht | 249 kg/km |
UL AWM Style | 2570 / 10914 (80 °C / 1000 V) |
Polzahl | 5 |
Geschirmt | ja |
Leitungstyp | PVC [PVC] |
Leitungsquerschnitt | 5x 2,5 mm² |
Aderdurchmesser inklusive Isolierung | 3 mm ±0,1 mm |
Leitungsaußendurchmesser | 11,45 mm ±0,3 mm |
Außenmantel, Material | PVC |
Außenmantel, Farbe | orange RAL 2003 |
Material Leiter | blanke Cu-Litze |
Material Aderisolation | PVC |
Einzelader, Farbe | schwarz 1, schwarz 2, schwarz 3, schwarz 4, grün/gelb |
Wandstärke Isolierung | ≥ 0,36 mm |
Wandstärke Außenmantel | ca. 0,76 mm |
Leiterwiderstand max. | ≤ 8 Ω/km (bei 20 °C) |
Isolationswiderstand | ≥ 100 MΩ*km (bei 20 °C) |
Nennspannung Kabel | ≤ 1000 V AC |
Prüfspannung | ≥ 10000 V AC (Spark Test) |
Mindestbiegeradius, fest verlegt | 5 x D |
Mindestbiegeradius, flexibel verlegt | 10 x D |
Biegezyklen maximal | 1000000 |
Flammwidrigkeit | nach UL 758/1581 (Cable Flame) |
nach UL 758/1581 FT1 | |
nach DIN EN 60332-1-2 | |
Ölbeständigkeit | nach DIN EN 60811-404, 168 h bei 60 °C |
Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
-20 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Umgebungsbedingungen | |
Schutzart | IP65 |
IP67 | |
Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
Normbezeichnung | M12-Steckverbinder |
Normen/Bestimmungen | IEC 61076-2-111 |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
