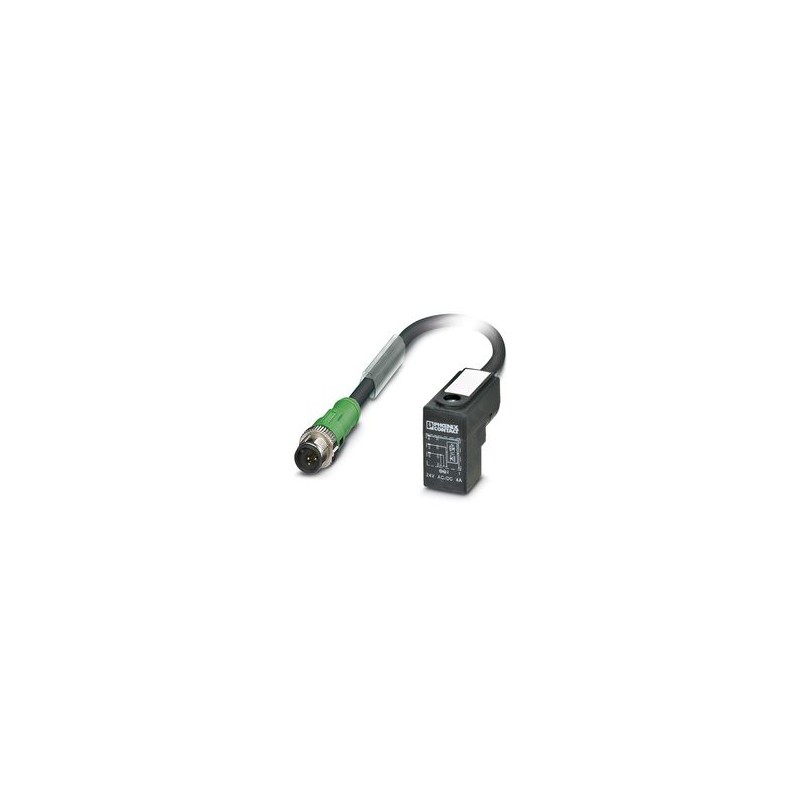

SAC-3P-M12MS/1,7-240/CI 1548342 PHOENIX CONTACT Sensor-/Aktuatorkabel, 3-polig, halogenfreies PUR, gelb, IC-..
SAC-3P-M12MS/1,7-240/CI
1548342
PHOENIX_CONTACT
100
Artikel auf Anfrage, das gebe keine Rückkehr.
Sensor-/Aktuatorkabel, 3-polig, halogenfreies PUR, gelb, IC-Ventilstecker (9,4 mm), Kabellänge: 1,5 m, Kundenvariante
Sensor-/Aktorkabel, halogenfrei 3-polig, IC-Ventilstecker (9,4mm), Kabellänge: 1,5 m, Kundenvariante
Sensor-/Aktor-Kabel, 3-polig halogenfrei, Ventilstecker CI (9,4 mm), Kabellänge: 1,5 m, Kundenvariante
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Sensor-/Aktor-Kabel mit Ventilsteckern |
| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | TPU |
| Material Gehäuse Ventilstecker | TPU |
| Material Griffkörper | TPU |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Kontakt | CuSn |
| Material Kontakteinsatz Ventilstecker | PA 6.6 |
| Material Kontaktoberfläche | Sn |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 (M12-Steckverbinder) |
| Anschluss 2 | |
| Bauform Kopf | Ventilstecker |
| Gewindeart Kopf | CI (9,4 mm) |
| Leitungslänge | 1,5 m |
| PUR halogenfrei gelb [240] | |
| Maßzeichnung |  |
| Geschirmt | nein |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Leitungsgewicht | 30 kg/km |
| Leitungstyp | PUR halogenfrei gelb |
| Kurzzeichen | Li9Y11Y |
| Kabeltyp (Kurzzeichen) | 240 |
| Leitungsaußendurchmesser | 4,5 mm ±0,15 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | gelb |
| Wandstärke Außenmantel | ca. 0,6 mm |
| Material Leiter | blanke Cu-Litze |
| Leiteraufbau Signalleitung | 28x 0,15 mm |
| AWG Signalleitung | 20 |
| Leitungsquerschnitt | 3x 0,5 mm² |
| Material Aderisolation | PP |
| Wandstärke Isolierung | ≥ 0,21 mm |
| Aderdurchmesser inklusive Isolierung | 1,46 mm ±0,02 mm |
| Einzelader, Farbe | schwarz 1, schwarz 2, grün/gelb |
| Gesamtverseilung | 3 Adern längsverseilt |
| Nennspannung Leitung | ≤ 300 V |
| Prüfspannung Leitung | ≥ 3000 V |
| Leitungs-Widerstand | ≤ 39 Ω/km |
| Leitungs-Isolationswiderstand | ≥ 10 GΩ*km |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Flammwidrigkeit | nach UL-Style 20549 |
| Umgebungstemperatur (Betrieb) | -15 °C ... 80 °C (Kabel, feste Verlegung) |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -20 °C ... 85 °C (Ventilstecker) | |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| -15 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 3 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | sonstige |
| Kabellänge (EF000536) | 1.5 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | gelb |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -15 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
