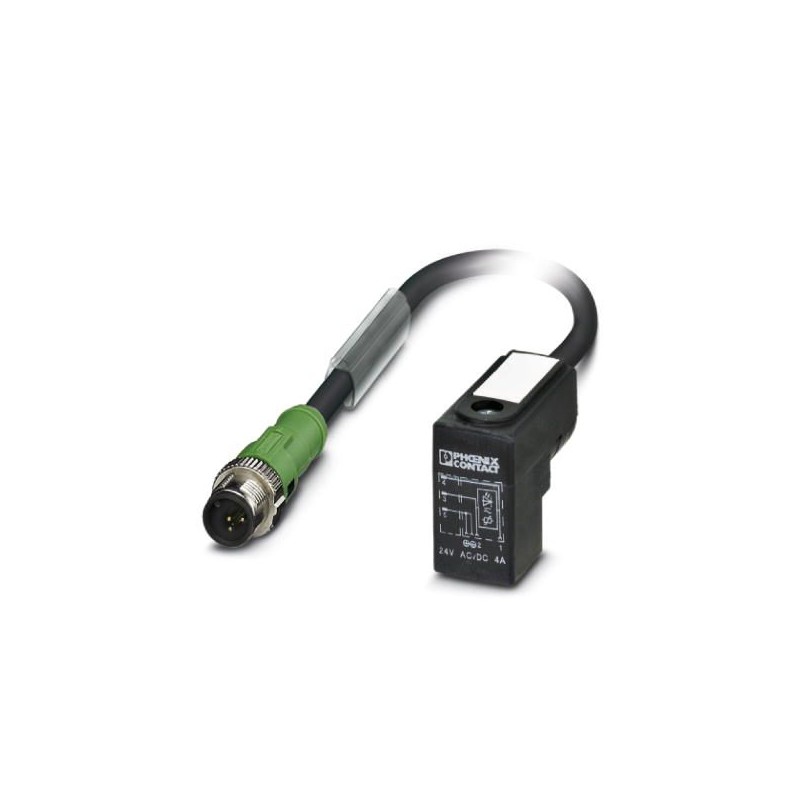

SAC-3P-M12MS/0,3-PUR/C-1L-V 1438820 PHOENIX CONTACT Sensor /Aktor-Kabel -
SAC-3P-M12MS/0,3-PUR/C-1L-V
1438820
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Sensor - /Aktor-Kabel -
Sensor-/Aktorleitung, 3-polig halogenfrei, M12 gerader Stecker, Kodierung: A, mit 1 LED, verbunden mit Varistor, auf C Ventilstecker (8mm), mit 1 LED, verbunden mit Varistor, Kabellänge: 0,3 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert acht und dreißig tausend acht hundert zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356505123 |
| Gewicht pro Stück (exklusive Verpackung) | 33.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker / Buchse) |
|---|---|
| -20 °C ... 85 °C (Ventilstecker) | |
| Schutzart | IP65 |
| IP67 |
Allgemeine
| Nennstrom bei 40°C | 4 Ein |
|---|---|
| Nennspannung | 24 V AC |
| 24 V DC | |
| Anzahl der Positionen | Drei |
| Isolationswiderstand | ≥ 100 MΩ |
| Codierung | A - standard |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
| Ventil-Steckverbinder EN 175301-803 | |
| Status-Anzeige | 1 LED |
| Schutzschaltung/ - Komponente | Varistor |
| Überspannungskategorie | III |
| Grad der Verschmutzung | Drei |
| Insertion/withdrawal cycles | ≥ 100 (M12-Steckverbinder) |
| Drehmoment | 0,4 Nm (M12-Steckverbinder) |
| 0,6 Nm (Ventilsteckverbinder) |
Material
| Entflammbarkeit nach UL 94 | HB |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | TPU GF |
| Material griffkörper | TPU |
| Ventilstecker Kontaktmaterial | CuSn |
| Ventilstecker Kontaktoberfläche material | Sn |
| Ventil-Stecker contact insert-material | PA 6.6 |
| Material Gehäuse Ventilstecker | TPU |
| Material Rändel | Zink-Druckguss, vernickelt |
| Dichtungsmaterial | TPU (Siegel geformt) |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-101 |
| Standard Bezeichnung | Ventil-Anschluss |
| Normen/Vorschriften | EN 175301-803 |
| Entflammbarkeit nach UL 94 | HB |
Kabel
| Kabel-Typ | PUR halogenfrei-schwarz |
|---|---|
| Kabel-Art (Abkürzung) | PUR |
| Kabel Abkürzung | Li9Y11Y-HF |
| UL AWM style | Zwanzig tausend fünf hundert neun und vierzig |
| Leiterquerschnitt | 3x 0,5 mm2 |
| AWG Signalleitung | Zwanzig |
| Leiter-Struktur signal-Linie | 28x 0,15 mm |
| Kern Durchmesser inklusive Isolierung | 1,5 mm ±0,05 mm (Signalleitung) |
| Draht-Farben | schwarz 1, schwarz 2, grün/gelb |
| Insgesamt twist | 3 Adern, twisted |
| Externe Mantel, Farbe | schwarz-Grau RAL 7021 |
| Kabel-Durchmesser D | 4.5 mm ±0.2 mm |
| Kleinster Biegeradius, fest verlegt | 22,5 mm |
| Anzahl der biegezyklen | Fünfzehn Millionen |
| Biegeradius | 50 mm |
| Durchqueren Weg | 0,9 m |
| Verfahrgeschwindigkeit | 5 m/s |
| Beschleunigung | 30 m/s2 |
| Außenmantel, material | PUR |
| Material Aderisolation | PP |
| Leiter-material | Blanke Cu-Litzen |
| Isolationswiderstand | min. 20 MΩ*km |
| Leiter-Widerstand | 39 Ω/km (bei 20 °C) |
| Nennspannung, - Kabel | ≤ 300 V |
| Prüfspannung, Kabel | ≥ 1200 V |
| Flamme Widerstand | nach DIN VDE 0482 |
| Nach DIN EN 50265-2-1 | |
| Halogen-free | in übereinstimmung mit DIN VDE 0472 Teil 815 |
| Widerstand | weitgehend ölbeständig |
| teilweise UV-beständig nach DIN EN ISO 4892-2-A | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, Feste Verlegung) |
| -20 °C ... 80 °C (Kabel, flexible installation) |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen sechzig tausend drei hundert sechseCl@ss 4.1Sieben und zwanzig Millionen sechzig tausend drei hundert sechseCl@ss 5.0Sieben und zwanzig Millionen eins und sechzig tausend acht hundert einseCl@ss 5.1Sieben und zwanzig Millionen eins und sechzig tausend acht hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
UNSPSC 6.01Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 7.0901Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 11Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 12.01Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 13.2Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert eins
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 3 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 0.3 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Ja |
| Geschirmt (EF000881) | Nein |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -20 °C |
| Bemessungsspannung (EF000228) | 24 V |
| Schutzart (IP) (EF005474) | IP65 |
