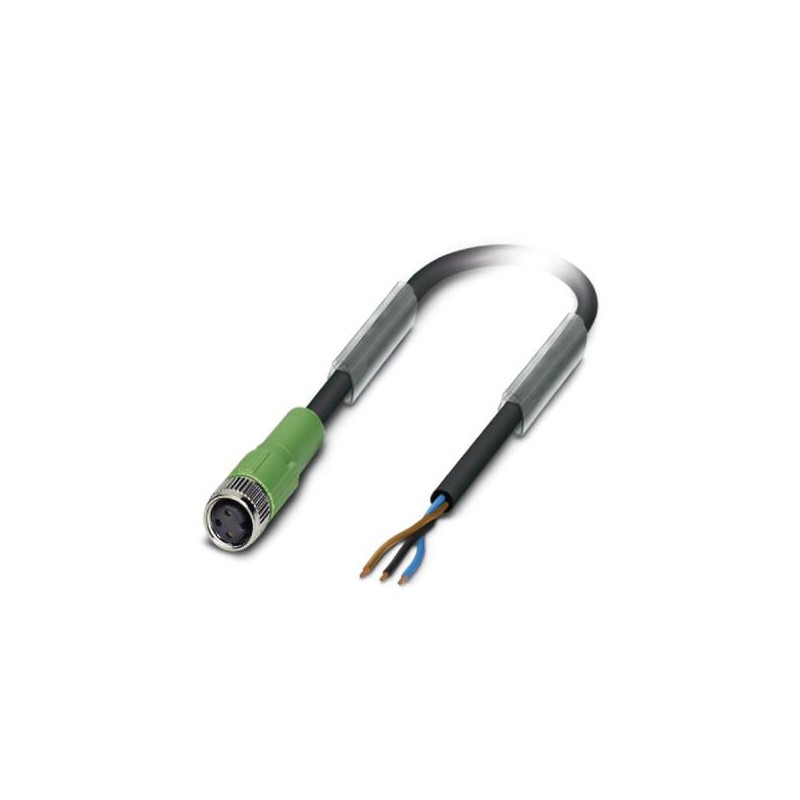

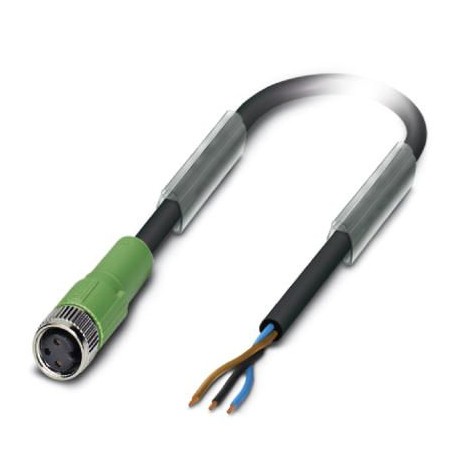

SAC-3P-15,0-PUR/M 8FS 1425245 PHOENIX CONTACT Sensor /Aktor-Kabel -
SAC-3P-15,0-PUR/M 8FS
1425245
PHOENIX_CONTACT
5
Sensor - /Aktor-Kabel -
Sensor-/Aktorleitung, 3-polig halogenfrei, freies Leitungsende, auf gerade Buchse M8, Kodierung: A, Kabellänge: 15 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert fünf und zwanzig tausend zwei hundert fünf und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626387642 |
| Gewicht pro Stück (exklusive Verpackung) | 237.730 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Allgemeine
| Nennstrom bei 40°C | 4 Ein |
|---|---|
| Nennspannung | 48 V AC |
| 60 V DC | |
| Anzahl der Positionen | Drei |
| Isolationswiderstand | ≥ 100 MΩ |
| Codierung | A - standard |
| Normen/Vorschriften | M8-Steckverbinder IEC 61076-2-104 |
| Status-Anzeige | Keine |
| Schutzschaltung/ - Komponente | unwired |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
| Insertion/withdrawal cycles | ≥ 100 |
Material
| Entflammbarkeit nach UL 94 | HB |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | TPU GF |
| Material griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zink-Druckguss, vernickelt |
| Dichtungsmaterial | NBR |
Normen und Vorschriften
| Standard Bezeichnung | M8-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-104 |
| Entflammbarkeit nach UL 94 | HB |
Kabel
| Kabel-Typ | PUR halogenfrei-schwarz |
|---|---|
| Kabel-Art (Abkürzung) | PUR |
| Kabel Abkürzung | Li9Y11Y-HF |
| UL AWM style | Zwanzig tausend fünf hundert neun und vierzig |
| Leiterquerschnitt | 3x 0,25 mm2 |
| AWG Signalleitung | Vier und zwanzig |
| Leiter-Struktur signal-Linie | 32x 0,10 mm |
| Kern Durchmesser inklusive Isolierung | 1,17 mm ±0,02 mm |
| Dicke, Isolierung | ≥ 0,21 mm (Kerndämmung) |
| Draht-Farben | Braun, blau, schwarz |
| Insgesamt twist | 3 Adern, twisted |
| Länge der twist, insgesamt twist | 40 mm |
| Externe Mantel, Farbe | schwarz-Grau RAL 7021 |
| Außenmantel Dicke | ca. 0,5 mm |
| Kabel-Durchmesser D | 3,6 mm ±0,15 mm |
| Kleinster Biegeradius, fest verlegt | 18 mm |
| Kleinster Biegeradius, beweglich installation | 36 mm |
| Anzahl der biegezyklen | Zehn Millionen |
| Biegeradius | 44 mm |
| Durchqueren Weg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s2 |
| Kabel-Gewicht | 18 kg/km |
| Außenmantel, material | PUR |
| Material Aderisolation | PP |
| Leiter-material | Blanke Cu-Litzen |
| Isolationswiderstand | ≥ 100 GΩ*km (bei 20 °C) |
| Leiter-Widerstand | ≤ 78 Ω/km (bei 20 °C) |
| Nennspannung, - Kabel | ≤ 300 V |
| Prüfspannung, Kabel | ≥ 3000 V |
| Besondere Eigenschaften | Flexibler Kabelschlauch fähig |
| Silikon-frei | |
| Frei von Substanzen, die behindern würde-Beschichtung mit Farbe oder Lack | |
| Flamme Widerstand | in übereinstimmung mit UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Halogen-free | in übereinstimmung mit DIN VDE 0472 Teil 815 |
| Beständigkeit gegen öl | in übereinstimmung mit DIN EN 60811-2-1 |
| Widerstand | Hydrolyse und Mikroben-beständig |
| Hoch beständig gegen Säuren, Laugen und Lösungsmittel | |
| Beständig gegen Salz Wasser | |
| teilweise UV-beständig nach DIN EN ISO 4892-2-A | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, Feste Verlegung) |
| -25 °C ... 80 °C (Kabel, flexible installation) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 3 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M8 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Female (Buchse) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 15 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -25 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
