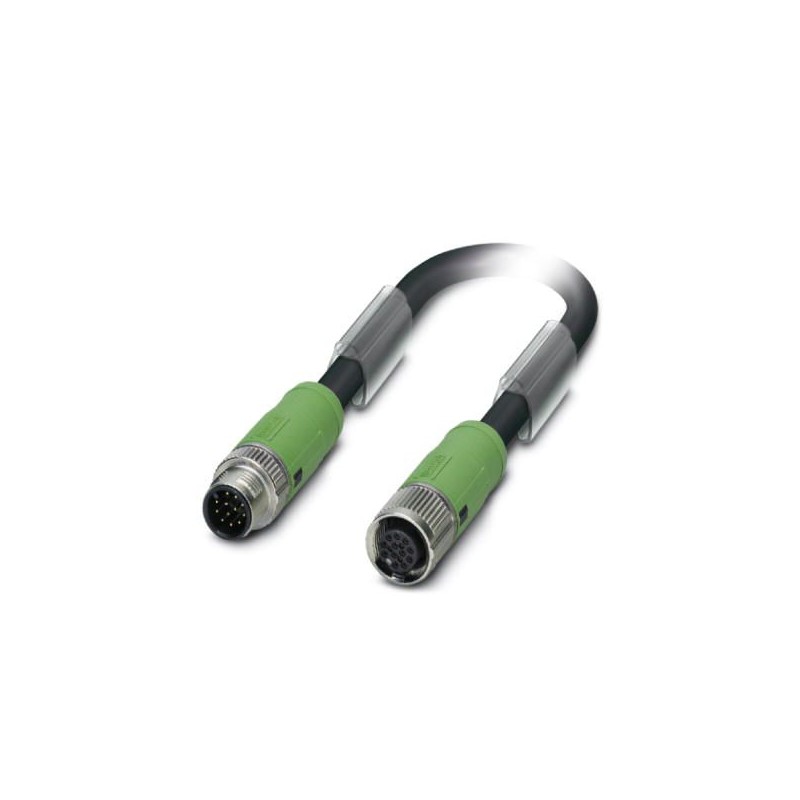

SAC-12P-MS/20,0-35T/FS SH SCO 1421789 PHOENIX CONTACT Sensor /Aktor-Kabel -
SAC-12P-MS/20,0-35T/FS SH SCO
1421789
PHOENIX_CONTACT
25
Artikel auf Anfrage, das gebe keine Rückkehr.
Sensor - /Aktor-Kabel -
Sensor-/Aktorleitung, 12-polig, PUR/PVC, schwarz RAL 9005, geschirmt, M12 SPEEDCON gerader Stecker, Kodierung: A, auf M12 SPEEDCON gerade Buchse, Kabellänge: 20 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert eins und zwanzig tausend sieben hundert neun und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 25 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626285689 |
| Gewicht pro Stück (exklusive Verpackung) | 1,881.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Allgemeine
| Nennstrom bei 40°C | 1,5 A |
|---|---|
| Nennspannung | 30 V AC |
| 30 V DC | |
| Anzahl der Positionen | Zwölf |
| Codierung | A - standard |
| Status-Anzeige | Keine |
| Schutzschaltung/ - Komponente | unwired |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Material, Kontakt | CuZn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | PA 6.6 |
| Material griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zink-Druckguss, vernickelt |
| Dichtungsmaterial | NBR |
Normen und Vorschriften
| Flamme Widerstand | DIN VDE 0472 Teil 804, Prüfart B |
|---|---|
| Beständigkeit gegen öl | DIN VDE 0472 Teil 803, Prüfart B |
| Widerstand | Hydrolyse und Mikroben beständig nach VDE 0282 Teil 10 |
| Entflammbarkeit nach UL 94 | V0 |
Kabel
| Kabel-Typ | Schwarz PUR/PVC-twisted pair |
|---|---|
| Kabel-Art (Abkürzung) | 35T |
| Kabel Abkürzung | LSPYwC11Y |
| UL AWM style | 20233 / 1061 (80°C/300 V) |
| Leiterquerschnitt | 12x 0,14 mm2 (Signalleitung) |
| AWG Signalleitung | Sechs und zwanzig |
| Leiter-Struktur signal-Linie | 18x 0,10 mm |
| Kern Durchmesser inklusive Isolierung | 1 mm ±0,05 mm (Signalleitung) |
| Draht-Farben | Weiß-Braun, grün-gelb, Grau-rosa, blau-rot, schwarz-Violett, Grau/rosa rot/blau |
| Twisted pairs | 2 Adern zum paar |
| Insgesamt twist | Sechs Paare um den Füllstoff zu den Kern |
| Abschirmung | Verzinnte Kupfer-Geflechtschirm |
| Optical shield Abdeckung | 85 % |
| Externe Mantel, Farbe | schwarz RAL 9005 |
| Kabel-Durchmesser D | 8,5 mm ±0,2 mm |
| Minimum bending radius fixed installation | 5 x D |
| Mindestbiegeradius flexible installation | 10 x D |
| Anzahl der biegezyklen | Zwei Millionen |
| Biegeradius | 85 mm |
| Durchqueren Weg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s2 |
| Kabel-Gewicht | 87 kg/km |
| Außenmantel, material | PUR |
| Material, innere Hülle | PVC |
| Material Aderisolation | PVC |
| Leiter-material | Verzinnten Cu-Litzen |
| Isolationswiderstand | ≥ 10 MΩ*km (bei 20 °C) |
| Leiter-Widerstand | ≤ 142 Ω/km (bei 20 °C) |
| Nennspannung, - Kabel | 42 V AC |
| Prüfspannung, Kabel | 1500 V AC |
| Besondere Eigenschaften | Flexibler Kabelschlauch fähig |
| Flamme Widerstand | Nach DIN EN 60332-1-2 |
| Nach VW-1 | |
| Halogen-free | Nach EN 50267-2-1 |
| Beständigkeit gegen öl | in übereinstimmung mit DIN EN 60811-2-1 |
| Widerstand | Hydrolyse und Mikroben beständig nach EN 50396 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 80 °C (Kabel, Feste Verlegung) |
| -5 °C ... 80 °C (Kabel, flexible installation) |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 12 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Female (Buchse) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 20 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuZn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -5 °C |
| Bemessungsstrom In (EF008250) | 1.5 A |
| Bemessungsspannung (EF000228) | 30 V |
| Schutzart (IP) (EF005474) | IP65 |
