Vergrößern

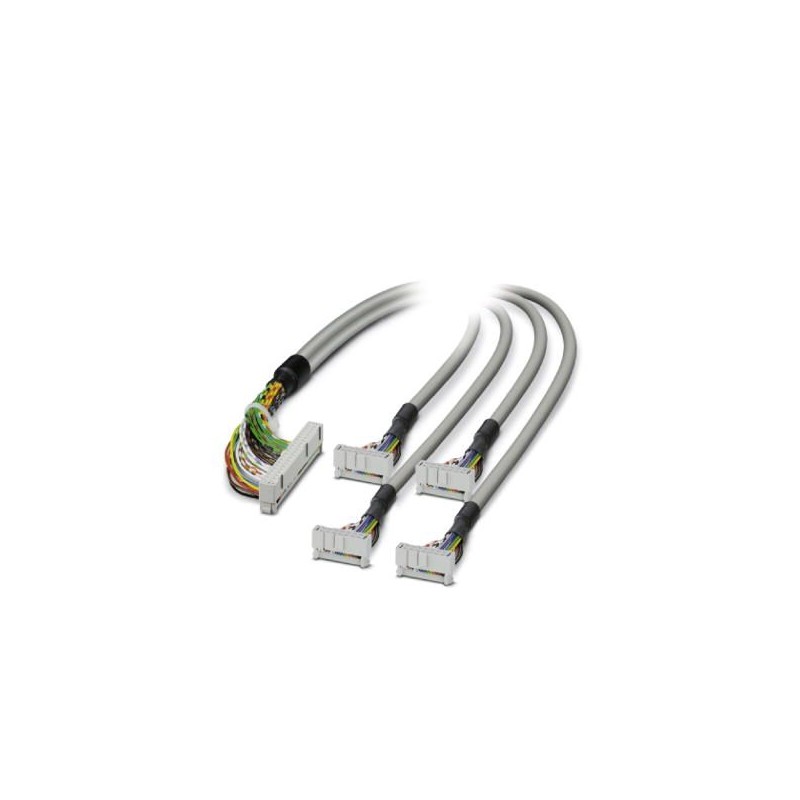

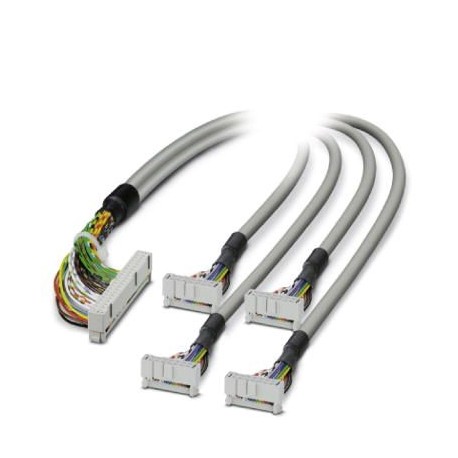

FLK 40/4X14/EZ-DR/ 100/OB32 2298483 PHOENIX CONTACT Kabel
FLK 40/4X14/EZ-DR/ 100/OB32
2298483
PHOENIX_CONTACT
Kabel
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2298483 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 479 (C-5-2017) |
| GTIN | 4017918601775 |
| Gewicht pro Stück (exklusive Verpackung) | 216,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 216,100 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Nennspannung UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Strombelastbarkeit je Pfad max. | 1 A |
| Leiterwiderstand max. | 0,16 Ω/m |
| Kabellänge | 1 m |
| Einzelader, Querschnitt | 0,14 mm² |
| Einzelader, Querschnitt [AWG] | 26 |
| Leiteraufbau: Anzahl Litzen: | 7 |
| Einzelader, Material | Cu verzinnt |
| Außendurchmesser | 7,8 mm |
| Kabel, Konfektionierung | Schneidklemmentechnik, IEC 60352-4/DIN EN 60352-4 |
| Schirmung | Nein |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Flammwidrigkeit | IEC 60332-1 |
| DIN VDE 0482 Teil 332-1 |
Steckverbinder 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 4 |
| Polzahl | 14 |
| Rastermaß | 2,54 mm |
Steckverbinder 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 40 |
| Anschaltbare Kanäle | 32 |
| Rastermaß | 2,54 mm |
Farbcode
| Steckverbinder 1 = Steckverbinder 2 (optional) = Aderfarbe | IDC/FLK40 (5) = IDC/FLK14-1 (1) = schwarz |
|---|---|
| IDC/FLK40 (7) = IDC/FLK14-1 (2) = braun | |
| IDC/FLK40 (9) = IDC/FLK14-1 (3) = rot | |
| IDC/FLK40 (11) = IDC/FLK14-1 (4) = orange | |
| IDC/FLK40 (13) = IDC/FLK14-1 (5) = gelb | |
| IDC/FLK40 (15) = IDC/FLK14-1 (6) = grün | |
| IDC/FLK40 (17) = IDC/FLK14-1 (7) = blau | |
| IDC/FLK40 (19) = IDC/FLK14-1 (8) = violett | |
| IDC/FLK40 (1) = IDC/FLK14-1 (9) = grau | |
| IDC/FLK40 (37) = IDC/FLK14-1 (10) = weiß | |
| IDC/FLK40 (21) = IDC/FLK14-2 (1) = schwarz | |
| IDC/FLK40 (23) = IDC/FLK14-2 (2) = braun | |
| IDC/FLK40 (25) = IDC/FLK14-2 (3) = rot | |
| IDC/FLK40 (27) = IDC/FLK14-2 (4) = orange | |
| IDC/FLK40 (29) = IDC/FLK14-2 (5) = gelb | |
| IDC/FLK40 (31) = IDC/FLK14-2 (6) = grün | |
| IDC/FLK40 (33) = IDC/FLK14-2 (7) = blau | |
| IDC/FLK40 (35) = IDC/FLK14-2 (8) = violett | |
| IDC/FLK40 (3) = IDC/FLK14-2 (9) = grau | |
| IDC/FLK40 (39) = IDC/FLK14-2 (10) = weiß | |
| IDC/FLK40 (6) = IDC/FLK14-3 (1) = schwarz | |
| IDC/FLK40 (8) = IDC/FLK14-3 (2) = braun | |
| IDC/FLK40 (10) = IDC/FLK14-3 (3) = rot | |
| IDC/FLK40 (12) = IDC/FLK14-3 (4) = orange | |
| IDC/FLK40 (14) = IDC/FLK14-3 (5) = gelb | |
| IDC/FLK40 (16) = IDC/FLK14-3 (6) = grün | |
| IDC/FLK40 (18) = IDC/FLK14-3 (7) = blau | |
| IDC/FLK40 (20) = IDC/FLK14-3 (8) = violett | |
| IDC/FLK40 (2) = IDC/FLK14-3 (9) = grau | |
| IDC/FLK40 (38) = IDC/FLK14-3 (10) = weiß | |
| IDC/FLK40 (22) = IDC/FLK14-4 (1) = schwarz | |
| IDC/FLK40 (24) = IDC/FLK14-4 (2) = braun | |
| IDC/FLK40 (26) = IDC/FLK14-4 (3) = rot | |
| IDC/FLK40 (28) = IDC/FLK14-4 (4) = orange | |
| IDC/FLK40 (30) = IDC/FLK14-4 (5) = gelb | |
| IDC/FLK40 (32) = IDC/FLK14-4 (6) = grün | |
| IDC/FLK40 (34) = IDC/FLK14-4 (7) = blau | |
| IDC/FLK40 (36) = IDC/FLK14-4 (8) = violett | |
| IDC/FLK40 (4) = IDC/FLK14-4 (9) = grau | |
| IDC/FLK40 (40) = IDC/FLK14-4 (10) = weiß |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2298483-FLK 40/4X14/EZ-DR/ 100/OB32 | 97 Kbytes |
|
