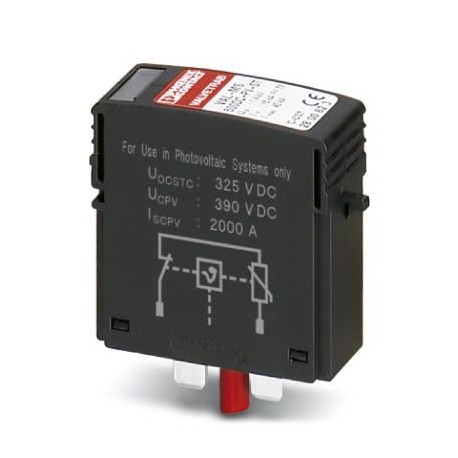

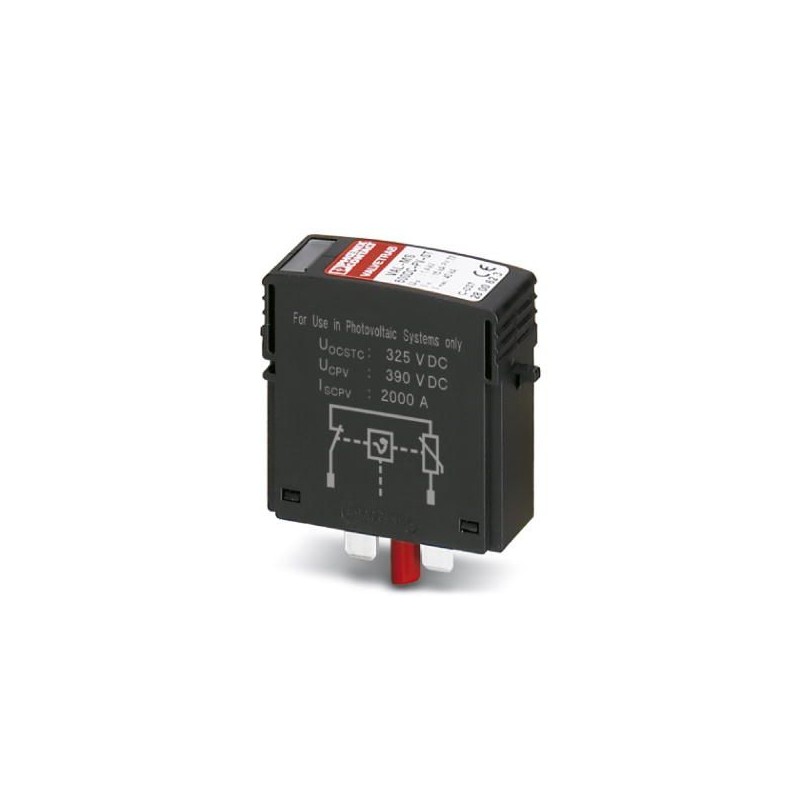

VAL-MS 600DC-PV-ST 2800623 PHOENIX CONTACT Überspannungsschutz-Stecker Typ 2
VAL-MS 600DC-PV-ST
2800623
PHOENIX_CONTACT
Überspannungsschutz-Stecker Typ 2
Ersatz-Steckschutz für PV-Ableiterkombinationen der Produktlinie VAL-MS 600DC-PV-...
Erdung, Blitz- und Überspannungsschutz > Zubehör/Ersatzteile für Überspannungsschutz Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2800623 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 65 (C-4-2017) |
| GTIN | 4046356615105 |
| Gewicht pro Stück (exklusive Verpackung) | 46,110 g |
| Gewicht pro Stück (inklusive Verpackung) | 68,500 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Allgemein
| IEC-Prüfklasse | PV II |
|---|---|
| PV T2 | |
| EN Type | T2 |
| SPD Ausfallverhalten | OCM (Abtrennfehlerverhalten) |
| Anschlusskonfiguration | Y-Konfiguration |
| Einbauort | Innenraum |
| Zugänglichkeit | Zugänglich |
| Einbauort der Abtrennvorrichtung | Intern |
| Montageart | auf Basiselement |
| Farbe | tiefschwarz RAL 9005 |
| Material Gehäuse | PA 6.6-FR |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Stecker |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | optisch |
Schutzschaltung Gleichspannungsseite (DC)
| Höchste Dauerspannung UCPV | 400 V DC |
|---|---|
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Dauerbetriebsstrom ICPV | 20 µA |
| Standby-Leistungsaufnahme PC | ≤ 25 mVA |
| Nennableitstoßstrom (8/20) µs | 15 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Schutzpegel Up | ≤ 1,4 kV |
| Restspannung Ures | ≤ 1,4 kV (bei In) |
| ≤ 1,1 kV (bei 5 kA) | |
| ≤ 1,3 kV (bei 10 kA) | |
| ≤ 1,5 kV (bei 20 kA) | |
| ≤ 1,8 kV (bei 30 kA) | |
| ≤ 2 kV (bei 40 kA) | |
| Ansprechzeit tA | ≤ 25 ns |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
UL Spezifikationen
| SPD Typ | 1CA |
|---|---|
| Maximale Dauerspannung MCOV | 800 V DC |
| Nennspannung | 800 V DC |
| Schutzpfade | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Energieverteilungssystem | DC PV |
| Nennspannungsschutz VPR | 2 kV |
| Nennableitstoßstrom In | 20 kA |
| Kurzschlussfestigkeit (SCCR) | 50 kA |
Klassifikationen
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800623-VAL-MS 600DC-PV-ST | 112 Kbytes |
|
