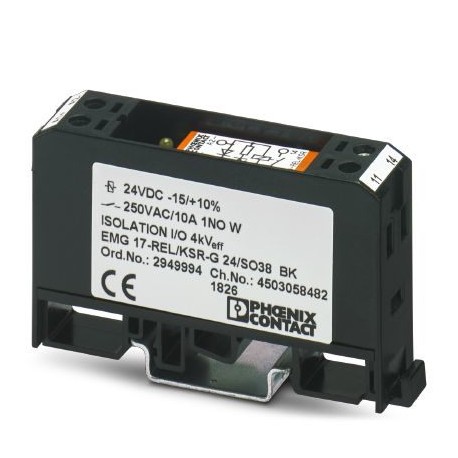

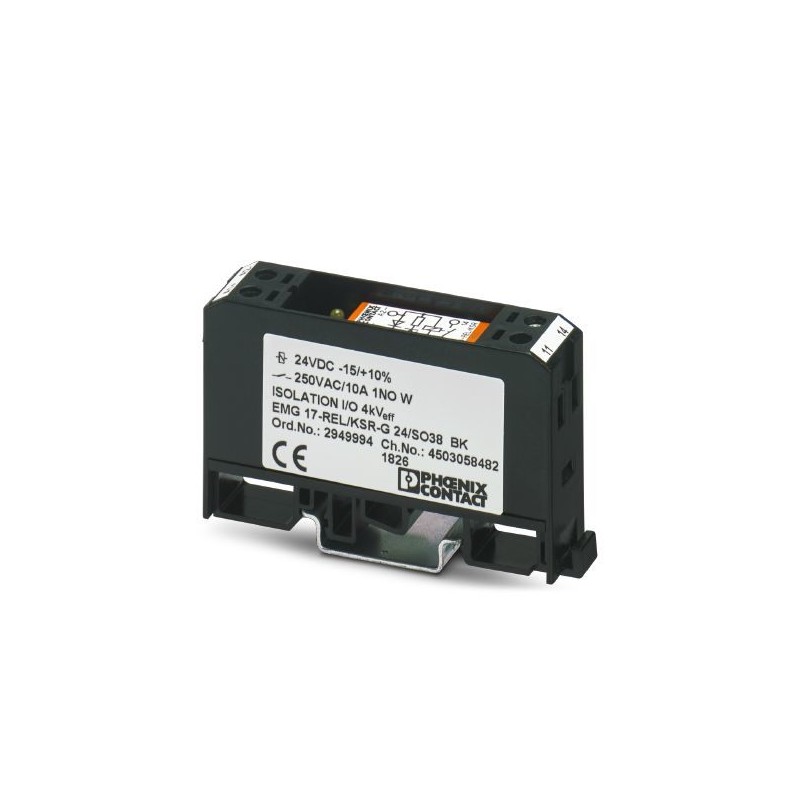

EMG 17-REL/KSR-G 24/SO38 BK 2949994 PHOENIX CONTACT Baustein
EMG 17-REL/KSR-G 24/SO38 BK
2949994
PHOENIX_CONTACT
Baustein
Relaismodul für hohe Schließströme, mit gelötetem Relais, Kontakten (AgSnO2+ Forward W): Mittlere bis große Leistungen, 1 offener Kontakt, Eingangsspannung 24 V DC, Abschaltstrom max. 80 A
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2949994 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 447 (C-5-2017) |
| GTIN | 4017918083915 |
| Gewicht pro Stück (exklusive Verpackung) | 47,400 g |
| Gewicht pro Stück (inklusive Verpackung) | 49,050 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Erregerseite
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,85 ... 1,1 |
| Typischer Eingangsstrom bei UN | 28 mA |
| Ansprechzeit typisch | 13 ms |
| Rückfallzeit typisch | 15 ms |
| Schutzbeschaltung | Freilaufdiode Freilaufdiode |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,67 W |
Kontaktseite
| Kontaktausführung | 1 Schließer mit Vorlaufkontakt |
|---|---|
| Art des Schaltkontaktes | Vorlaufkontakt |
| Kontaktmaterial | AgSnO2 |
| Hinweis | Hauptkontakt Silber-Zinnoxid (AgSnO2) : Vorlaufkontakt Wolfram |
| Schaltspannung maximal | 250 V AC |
| Einschaltstrom maximal | 80 A (20 ms) |
| Grenzdauerstrom | 10 A |
| Abschaltleistung (ohmsche Last) maximal | 2500 VA (bei 250 V AC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Lebensdauer mechanisch | ca. 107Schaltspiele |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 47,4 g |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Isolierung | sichere Trennung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2949994-EMG 17-REL/KSR-G 24/SO38 BK | 113 Kbytes |
|
