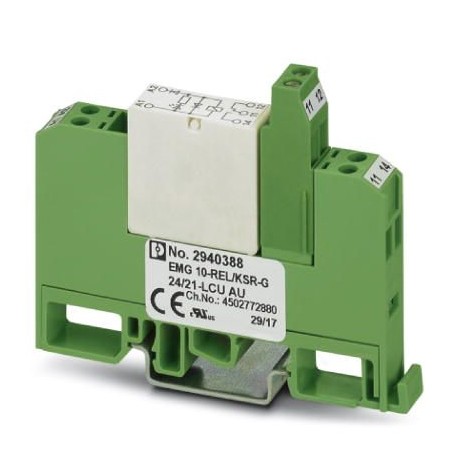

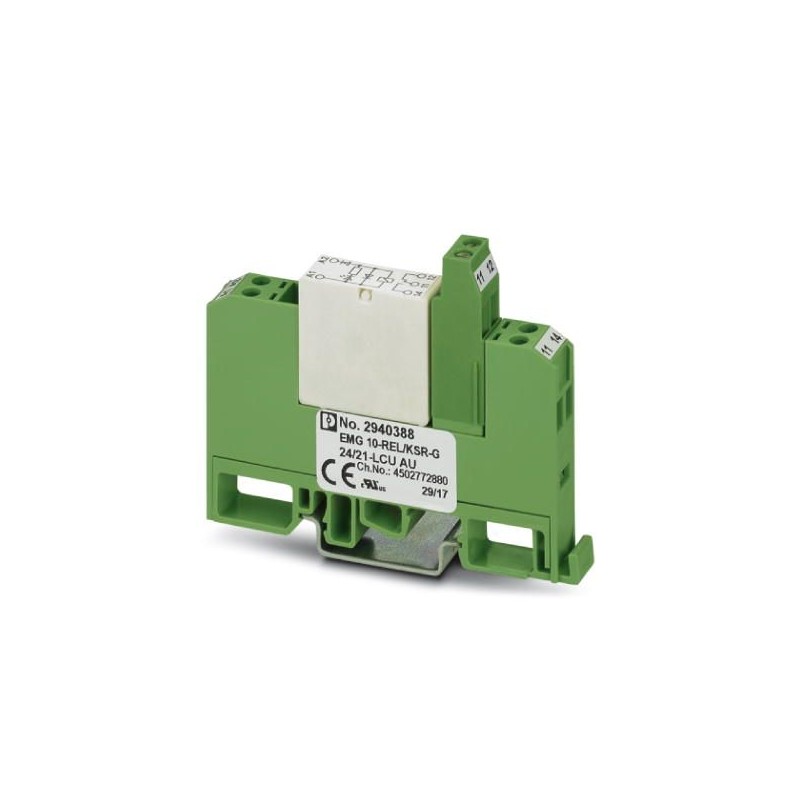

EMG 10-REL/KSR-G 24/21-LCU AU
2940388
PHOENIX_CONTACT
10
Relaismodul
industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2940388 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | G1 - Relais |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 134 (IF-2011) |
GTIN | 4017918104498 |
Gewicht pro Stück (exklusive Verpackung) | 41,360 g |
Gewicht pro Stück (inklusive Verpackung) | 41,360 g |
Zolltarifnummer | 85364190 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -20 °C ... 40 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsnennspannung UN | 24 V DC |
---|---|
Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,1 |
Typischer Eingangsstrom bei UN | 21 mA |
Ansprechzeit typisch | 7 ms |
Rückfallzeit typisch | 11 ms |
Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
Freilaufdiode Freilaufdiode | |
Betriebsspannungsanzeige | LED gelb |
Verlustleistung bei Nennbedingung | 0,5 W |
Kontaktausführung | Doppelkontakt, 1 Wechsler |
---|---|
Art des Schaltkontaktes | Doppelkontakt |
Kontaktmaterial | AgPd60, hartvergoldet |
Schaltspannung maximal | 30 V AC |
36 V DC | |
Einschaltstrom maximal | 0,2 A |
Grenzdauerstrom | 0,5 A |
Abschaltleistung (ohmsche Last) maximal | 5 W (bei 24 V DC) |
Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
---|---|
Schaltspannung maximal | 125 V AC |
150 V DC | |
Grenzdauerstrom | 2 A |
Einschaltstrom maximal | 2 A |
Abschaltleistung (ohmsche Last) maximal | 29 W (bei 24 V DC) |
29 W (bei 48 V DC) | |
29 W (bei 60 V DC) |
Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
---|---|
Betriebsart | 100 % ED |
Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
Einbaulage | beliebig |
Montagehinweis | anreihbar ohne Abstand |
Nettogewicht (SAP) | 41,36 g |
Benennung Anschluss | Erregerseite |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Benennung Anschluss | Kontaktseite |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Anschluss gemäß Norm | CUL |
---|---|
Normen/Bestimmungen | IEC 60664 |
EN 50178 | |
Isolierung | Basisisolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
