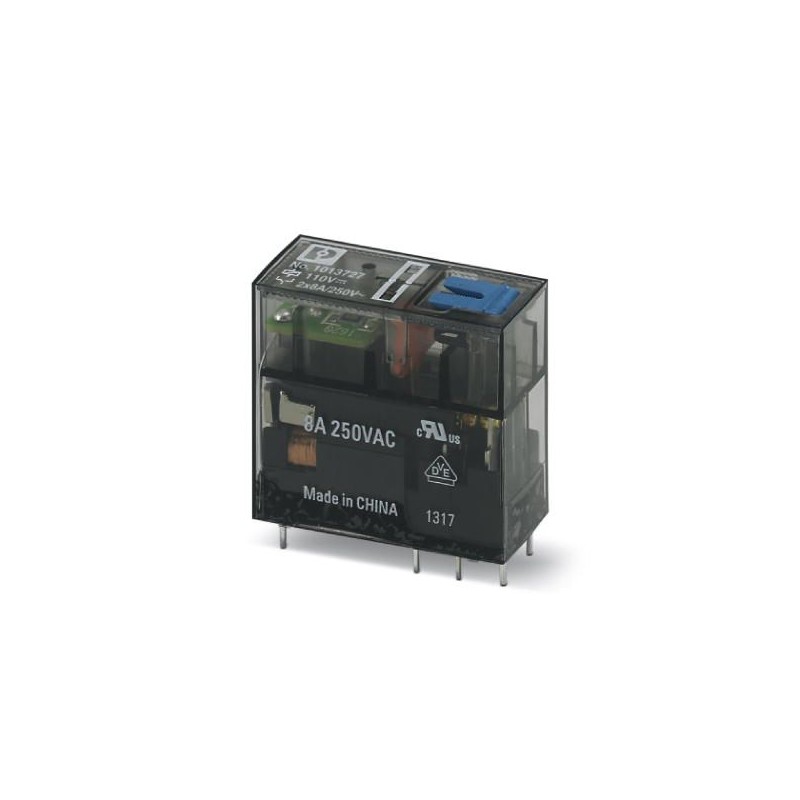

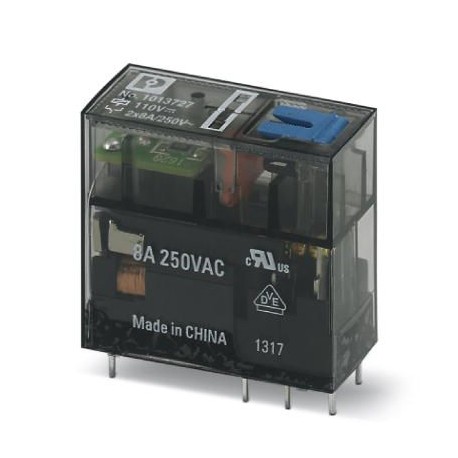

REL-MR-110DC/21-21AU/MS 1013727 PHOENIX CONTACT Einzel-relais
REL-MR-110DC/21-21AU/MS
1013727
PHOENIX_CONTACT
10
Artikel auf Anfrage, das gebe keine Rückkehr.
Einzel-relais
Steckbares Miniaturrelais, mit mehrlagigem Kontakt mit Hartgoldbeschichtung, 2 Schaltkontakte, Prüftaster, mechanische Anzeige der Schaltstellung, Status-LED, frei fließende Diode, A1+, A2-Polarität, Eingangsspannung 110 V DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million dreizehn tausend sieben hundert sieben und zwanzig |
|---|---|
| Verpackungseinheit | 10 pc |
| Mindestbestellmenge | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626492551 |
| Gewicht pro Stück (exklusive Verpackung) | 5.700 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend neun hundert |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Spule Seite
| Nominale Eingang Spannung UN | 110 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 3,6 mA |
| Typische Reaktionszeit | 9 ms |
| Typische release-Zeit | 6 ms |
Kontakt Seite
| Kontakt Typ | 2 PDT |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi, hart vergoldet |
| Maximale Schaltspannung | 30 V AC |
| 36 V DC | |
| Minimale Schaltspannung | 12 V (Bei 1 mA) |
| Min. Schaltstrom | 1 mA (bei 12 V) |
| Maximale Einschaltstrom | 50 mA |
| Limiting continuous current | 50 mA |
| Schaltleistung nach IEC 60947-5-1 | 1,5 A (bei 240 V, AC15) |
| Motor Last nach UL 508 | 1/4 HP, 120 V AC - (N/O-Kontakt) |
| 1/2 HP, 240 V AC - (N/O-Kontakt) |
Kontakt-Seite (mit zerstörten gold-Schicht)
| Material, Kontakt | AgNi |
|---|---|
| Hinweis | folgende Werte sind anwendbar, wenn eine gold-Schicht wird zerstört |
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 12 V (bei 10 mA) |
| Limiting continuous current | 8 A |
| Maximale Einschaltstrom | 16 A (20 ms) |
| Min. Schaltstrom | 10 mA (bei 12 V) |
| Unterbrechen Bewertung (ohmsche Last) max. | 2000 VA (250 V AC) |
| Schaltleistung | 1 A (bei 24 V, DC13) |
| 1,5 A (bei 24 V, AC15) | |
| 1,5 A (bei 120 V, AC15) | |
| 1,5 A (bei 240 V, AC15) |
Allgemeine
| Test-Spannung relais-Wicklung/relais-Kontakt | 5 kV AC (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Relaiskontakt/Relaiskontakt | 2.5 kV AC (50 Hz, 1 min.) |
| Mechanische Lebensdauer | 5x 10SechsZyklen |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend neun hundert sechzehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 13.2Neun und dreißig Millionen eins hundert zwei und zwanzig tausend drei hundert vier und dreißig
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Nein |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Nein |
| Bemessungssteuerspeisespannung DC (EF003980) | 88 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | ungepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Nennstrom (EF000001) | 0.0036 A |
| Breite (EF000008) | 12.7 mm |
| Höhe (EF000040) | 29 mm |
| Tiefe (EF000049) | 25 mm |
