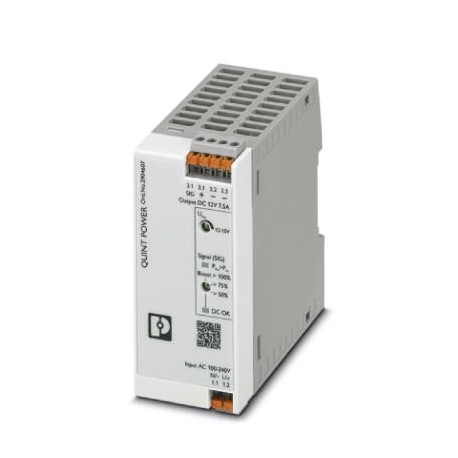

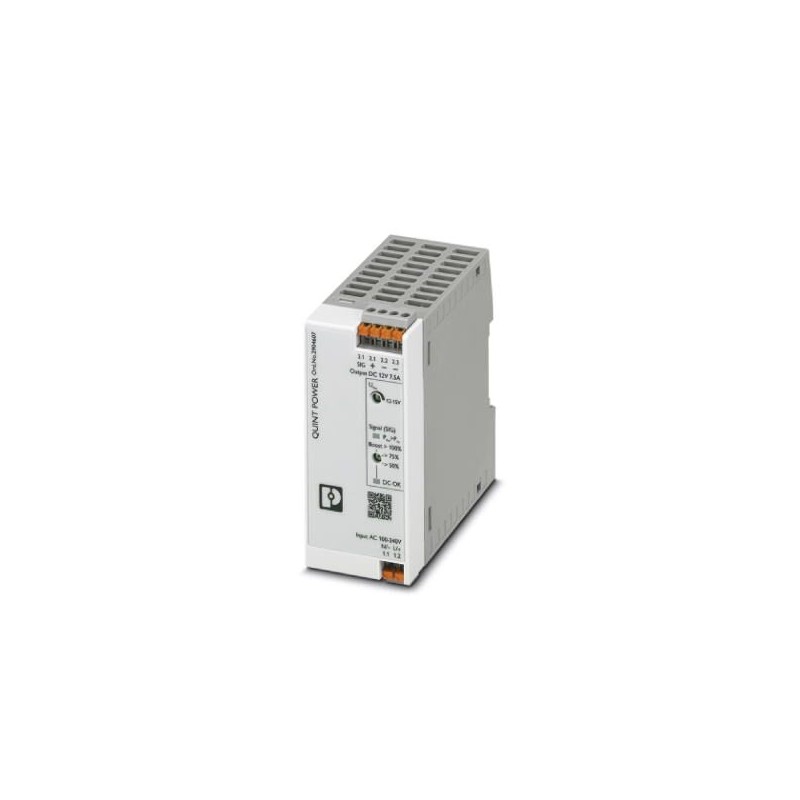

QUINT4-PS/1AC/12DC/7.5/PT 2904607 PHOENIX CONTACT Primär getaktete Stromversorgung, QUINT POWER, Push-in-Ans..
QUINT4-PS/1AC/12DC/7.5/PT
2904607
PHOENIX_CONTACT
Primär getaktete Stromversorgung, QUINT POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 12 V DC / 7,5 A
Primäre Schaltnetzteile, QUINT POWER, Push-in-Anschluss, Hutschienenmontage, Eingang:1phasig, Ausgang: 12 VDC / 7,5 A
Niederspannungsschaltgeräte > Gleichstromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2904607 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 253 (C-4-2019) |
| GTIN | 4055626255767 |
| Gewicht pro Stück (exklusive Verpackung) | 370,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 370,700 g |
| Zolltarifnummer | 85044030 |
| Herkunftsland | DE (Deutschland) |
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Zurück nach oben
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Startup type tested) | -40 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
| Aufstellhöhe | ≤ 5000 m (> 2000 m, Derating beachten) |
Eingangsdaten
| Eingangsspannungsbereich | 100 V AC ... 240 V AC -15 % ... +10 % |
|---|---|
| 110 V DC ... 250 V DC -20 % ... +40 % | |
| Spannungsfestigkeit maximal | 300 V AC 60 s |
| Frequenzbereich (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
| Ableitstrom gegen PE | < 0,25 mA (264 V AC, 60 Hz) |
| Stromaufnahme | 1 A (100 V AC) |
| 0,85 A (120 V AC) | |
| 0,46 A (230 V AC) | |
| 0,44 A (240 V AC) | |
| Nennleistungsaufnahme | 96,3 VA |
| Einschaltstromstoß | typ. 11,4 A (bei 25 °C) |
| Netzausfallüberbrückungszeit | typ. 48 ms (120 V AC) |
| typ. 48 ms (230 V AC) | |
| Eingangssicherung | 3,15 A (träge, intern) |
| Auswahl geeigneter Sicherung für den Eingangsschutz | 6 A ... 16 A (Charakteristik B, C oder vergleichbar) |
| Schutzbenennung | Transientenüberspannungsschutz |
| Schutzschaltung/-Bauteil | Varistor |
Ausgangsdaten
| Nennausgangsspannung | 12 V DC |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 12 V DC ... 15 V DC (leistungskonstant) |
| Nennausgangsstrom (IN) | 7,5 A |
| Dynamischer Boost (IDyn.Boost) | 12,75 A (≤ 60 °C (5 s)) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | ja |
| Rückspeisefestigkeit | ≤ 25 V DC |
| Schutz gegen Überspannung am Ausgang (OVP) | ≤ 18 V DC |
| Regelabweichung | < 0,3 % (Laständerung statisch 10 % ... 90 %) |
| < 3 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz)) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Restwelligkeit | < 35 mVSS(bei Nennwerten) |
| Ausgangsleistung | 90 W |
| Einschaltzeit typisch | 300 ms |
| Verlustleistung Leerlauf maximal | < 0,6 W (230 V AC) |
| < 0,6 W (120 V AC) | |
| Verlustleistung Nennlast maximal | < 8,1 W (120 V AC) |
| < 7,1 W (230 V AC) |
Allgemein
| Nettogewicht | 0,3 kg |
|---|---|
| Wirkungsgrad | typ. 91,5 % (120 V AC) |
| typ. 92,5 % (230 V AC) | |
| Isolationsspannung Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 3 kV AC (Stückprüfung) | |
| Schutzklasse | II |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1221000 h (25 °C) |
| > 671000 h (40 °C) | |
| > 248000 h (60 °C) |
Anschlussdaten Eingang
| Anschlussart | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 10 mm |
Anschlussdaten Ausgang
| Anschlussart | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 10 mm |
Anschlussdaten Signalisierung
| Anschlussart | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 10 mm |
Normen
| Norm - Sicherheit von Transformatoren | EN 61558-2-16 |
|---|---|
| Norm - Sicherheit für Mess-, Steuer-, Regel- und Laborgeräte | IEC 61010-1 |
| Norm - Schutzkleinspannung | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Norm - Sichere Trennung | IEC 61558-2-16 |
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
Konformität / Zulassungen
| UL-Zulassungen | UL Listed UL 61010-1 |
|---|---|
| UL Listed UL 61010-2-201 | |
| ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| SIQ | CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
EMV-Daten
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Leitungsgeführte Störaussendung | EN 55016 |
| EN 61000-6-3 (Klasse B) | |
| Störabstrahlung | EN 55016 |
| EN 61000-6-3 (Klasse B) | |
| Oberschwingströme | EN 61000-3-2 |
| EN 61000-3-2 (Klasse A) | |
| Flicker | EN 61000-3-3 |
| Entladung statischer Elektrizität | EN 61000-4-2 |
| Kontaktentladung | 8 kV (Prüfschärfegrad 4) |
| Luftentladung | 15 kV (Prüfschärfegrad 4) |
| Elektromagnetisches HF-Feld | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 20 V/m (Prüfschärfegrad 3) |
| Frequenzbereich | 1 GHz ... 6 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | EN 61000-4-4 |
| Eingang | 4 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Ausgang | 4 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Signal | 4 kV (Prüfschärfegrad 4 - unsymmetrisch) |
| Bemerkung | Kriterium A |
| Stoßspannungsbelastung (Surge) | EN 61000-4-5 |
| Eingang | 2 kV (Prüfschärfegrad 4 - symmetrisch) |
| 4 kV (Prüfschärfegrad 4 - unsymmetrisch) | |
| Ausgang | 1 kV (Prüfschärfegrad 3 - symmetrisch) |
| 2 kV (Prüfschärfegrad 3 - unsymmetrisch) | |
| Signal | 0,5 kV (Prüfschärfegrad 2 - symmetrisch) |
| Bemerkung | Kriterium A |
| E/A/S | unsymmetrisch |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Frequenz | 16,67 Hz |
| 50 Hz | |
| 60 Hz | |
| Prüffeldstärke | 100 A/m |
| Zusatztext | 60 s |
| Bemerkung | Kriterium A |
| Frequenz | 50 Hz |
| 60 Hz | |
| Prüffeldstärke | 1 kA/m |
| Zusatztext | 3 s |
| Frequenz | 0 Hz |
| Prüffeldstärke | 300 A/m |
| Zusatztext | DC, 60 s |
| Spannungseinbrüche | EN 61000-4-11 |
| Spannung | 100 V AC |
| Frequenz | 60 Hz |
| Spannungseinbruch | 70 % |
| Anzahl der Perioden | 0,5 / 1 / 30 Perioden |
| Zusatztext | Prüfschärfegrad 2 |
| Bemerkung | Kriterium A |
| Spannungseinbruch | 40 % |
| Anzahl der Perioden | 5 / 10 / 50 Perioden |
| Zusatztext | Prüfschärfegrad 2 |
| Bemerkung | Kriterium B |
| Spannungseinbruch | 0 % |
| Anzahl der Perioden | 0,5 / 1 / 5 / 50 Perioden |
| Zusatztext | Prüfschärfegrad 2 |
| Bemerkung | Kriterium B |
| Impulsförmiges Magnetfeld | EN 61000-4-9 |
| Prüffeldstärke | 1000 A/m |
| Bemerkung | Kriterium A |
| Gedämpfte Sinusschwingungen (Ring wave) | EN 61000-4-12 |
| Eingang | 2 kV (symmetrisch) |
| 4 kV (unsymmetrisch) | |
| Bemerkung | Kriterium A |
| Asymmetrische leitungsgeführte Störgrößen | EN 61000-4-16 |
| Testlevel 1 | 16,67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Prüfschärfegrad 3) |
| Spannung | 30 V (10 s) |
| Testlevel 2 | 16,67 Hz 50 Hz 60 Hz (Prüfschärfegrad 2) |
| Spannung | 300 V (1 s) |
| Bemerkung | Kriterium A |
| Gedämpft schwingende Welle | EN 61000-4-18 |
| Spannung | 1 kV (symmetrisch) |
| 2,5 kV (unsymmetrisch) | |
| 1 kV (symmetrisch) | |
| Bemerkung | Kriterium A |
| Kriterium A | Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B | Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
| Kriterium C | Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist. |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | 27242213 |
|---|---|
| eCl@ss 6.0 | 27049000 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
UNSPSC
| UNSPSC 13.2 | 39121004 |
|---|---|
| UNSPSC 18.0 | 39121004 |
| UNSPSC 19.0 | 39121004 |
| UNSPSC 20.0 | 39121004 |
| UNSPSC 21.0 | 39121004 |
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC/DC |
| 1. Ausgangsspannung (EF006792) | 12 V |
| Max. Ausgangsstrom 1 (EF008284) | 12.75 A |
| Ausgangsspannung einstellbar (EF007002) | Ja |
| Nennwert Ausgangsspannung 1 (EF009393) | 12 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 7.5 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 100 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 100 V |
| Bemessungsversorgungsspannung DC (EF007078) | 110 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 96.3 VA |
| Leistungsabgabe (EF003034) | 90 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbauhöhe (EF000332) | 106 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 106 mm |
| Tiefe (EF000049) | 90 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | sonstige |
