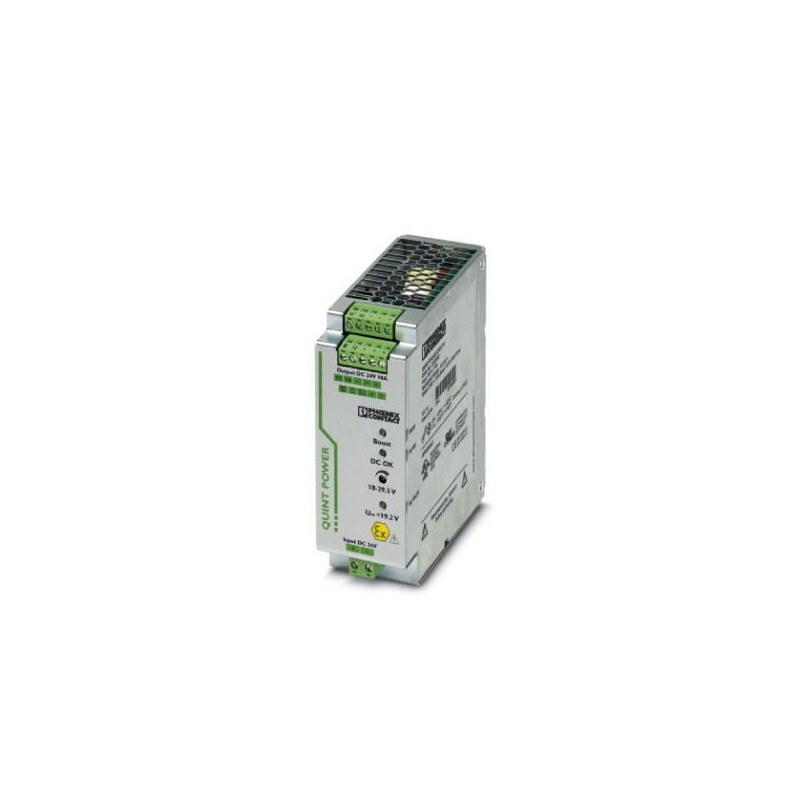

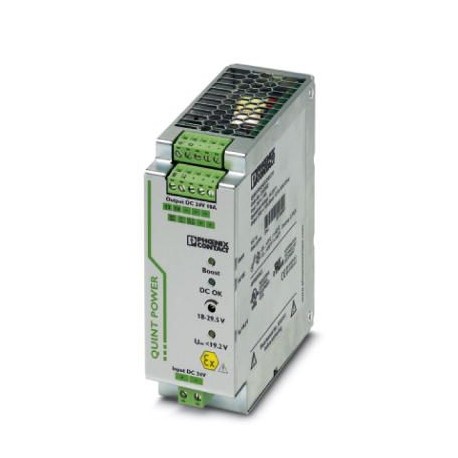

QUINT-PS/24DC/24DC/10/CO 2320555 PHOENIX CONTACT DC/DC-Wandler, schutzlackiert Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

QUINT-PS/24DC/24DC/10/CO 2320555 PHOENIX CONTACT DC/DC-Wandler, schutzlackiert

QUINT-PS/24DC/24DC/10/CO

2320555

PHOENIX_CONTACT

DC/DC-Wandler, schutzlackiert

QUINT DC/DC geschalteter Primärtransformator für die Hutschienenmontage mit SFB-Technologie (Selective Fuse Breaking), mit Schutzlackierung, Eingang: 24 V DC, Ausgang: 24 V DC/10 A

Mehr Infos


Netzteile

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel2320555
Verpackungseinheit1 STK
VerkaufsschlüsselH1 - Stromversorgungen
KatalogseiteSeite 254 (C-4-2017)
GTIN4046356693646
Gewicht pro Stück (exklusive Verpackung)900,000 g
Gewicht pro Stück (inklusive Verpackung)1.126,000 g
Zolltarifnummer85044030
HerkunftslandCN (China)

Maße

Breite48 mm
Höhe130 mm
Tiefe125 mm
Breite bei alternativer Montage122 mm
Höhe bei alternativer Montage130 mm
Tiefe bei alternativer Montage51 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K, Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Startup type tested)-40 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Max. zul. Luftfeuchtigkeit (Betrieb)100 % (bei 25 °C, keine Betauung)
Klimaklasse3K3 (nach EN 60721)
Verschmutzungsgrad2

Eingangsdaten

Eingangsnennspannungsbereich24 V DC
Eingangsspannungsbereich18 V DC ... 32 V DC
Stromaufnahme14 A (24 V, IBOOST)
Einschaltstromstoßtyp. 15 A
Netzausfallüberbrückungtyp. 12 ms (24 V DC)
Eingangssicherung25 A (Geräteschutz)
Auswahl geeigneter Sicherungen16 A ... 20 A (Charakteristik B, C, D, K)
SchutzbenennungTransientenüberspannungsschutz
Schutzschaltung/-BauteilVaristor

Ausgangsdaten

Nennausgangsspannung24 V DC ±1 %
Einstellbereich der Ausgangsspannung (USet)18 V DC ... 29,5 V DC (> 24 V DC, leistungskonstant begrenzt)
Nennausgangsstrom (IN)10 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)12,5 A (-25 °C ... 40 °C dauerhaft, UOUT= 24 V DC)
Selective Fuse Breaking (ISFB)60 A (12 ms)
Derating60 °C ... 70 °C (2,5 % / K)
Parallelschaltbarkeitja, zur Redundanz und Leistungserhöhung
Serienschaltbarkeitja
Rückspeisefestigkeit35 V DC
Schutz gegen Überspannung am Ausgang< 35 V DC
Last kapazitiv maximalunbegrenzt
Aktive Strombegrenzungca. 18 A
Regelabweichung< 1 % (Laständerung statisch 10 % ... 90 %)
< 2 % (Laständerung dynamisch 10 % ... 90 %)
< 0,1 % (Eingangsspannungsänderung ±10 %)
Restwelligkeit< 20 mVSS
Schaltspitzen Nennlast< 10 mVSS(20 MHz)
Verlustleistung Leerlauf maximal1,6 W
Verlustleistung Nennlast maximal24 W

Allgemein

Nettogewicht0,9 kg
Wirkungsgrad> 92 %
Isolationsspannung Eingang/Ausgang1,5 kV (Typprüfung)
1 kV (Stückprüfung)
SchutzklasseIII
SchutzartIP20
MTBF (IEC 61709, SN 29500)
> 763000 h (40 °C)
Einbaulagewaagerechte Tragschiene NS 35, EN 60715
Montagehinweisanreihbar: PN≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
anreihbar: PN<50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm

Anschlussdaten Eingang

AnschlussartSteckbarer Schraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge8 mm
SchraubengewindeM3

Anschlussdaten Ausgang

AnschlussartSteckbarer Schraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Abisolierlänge7 mm
SchraubengewindeM3

Anschlussdaten Signalisierung

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
SchraubengewindeM3

Normen und Bestimmungen

Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
StörfestigkeitEN 61000-6-2:2005
Anschluss gemäß NormCUL
Normen/BestimmungenEN 61000-4-2
Kontaktentladung4 kV (Prüfschärfegrad 2)
Normen/BestimmungenEN 61000-4-3
Frequenzbereich80 MHz ... 1 GHz
Prüffeldstärke10 V/m
Frequenzbereich1,4 GHz ... 2 GHz
Prüffeldstärke3 V/m
Normen/BestimmungenEN 61000-4-4
BemerkungKriterium B
Normen/BestimmungenEN 61000-6-3
EN 61000-4-6
Frequenzbereich0,15 MHz ... 80 MHz
Spannung10 V (Prüfschärfegrad 3)
Norm - Elektrische SicherheitEN 60950-1/VDE 0805 (SELV)
Norm - Ausrüstung von Starkstromanlagen mit elektronischen BetriebsmittelnEN 50178/VDE 0160 (PELV)
Norm - SchutzkleinspannungEN 60950-1 (SELV)
EN 60204 (PELV)
Norm - Sichere TrennungDIN VDE 0100-410
Schiffbau-ZulassungDNV GL (EMC B)
UL-ZulassungenUL/C-UL Listed UL 508
UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Schock18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Vibration (Betrieb)< 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.
Bahn-AnwendungenEN 50121-4
ATEX II 3 G Ex ec nC IIC T4 Gc
TÜV 13 ATEX 090493 X
IECExEx ec nC IIC T4 Gc
IECEx TUN 13.0007 X

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre;
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
