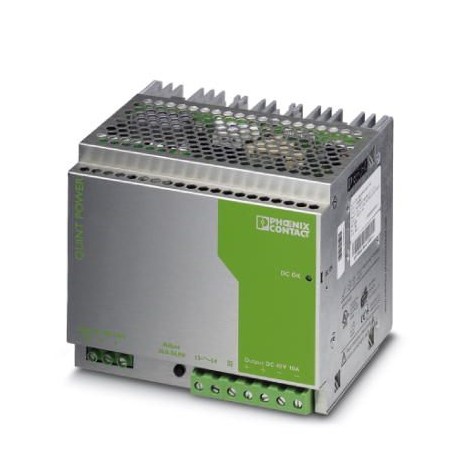

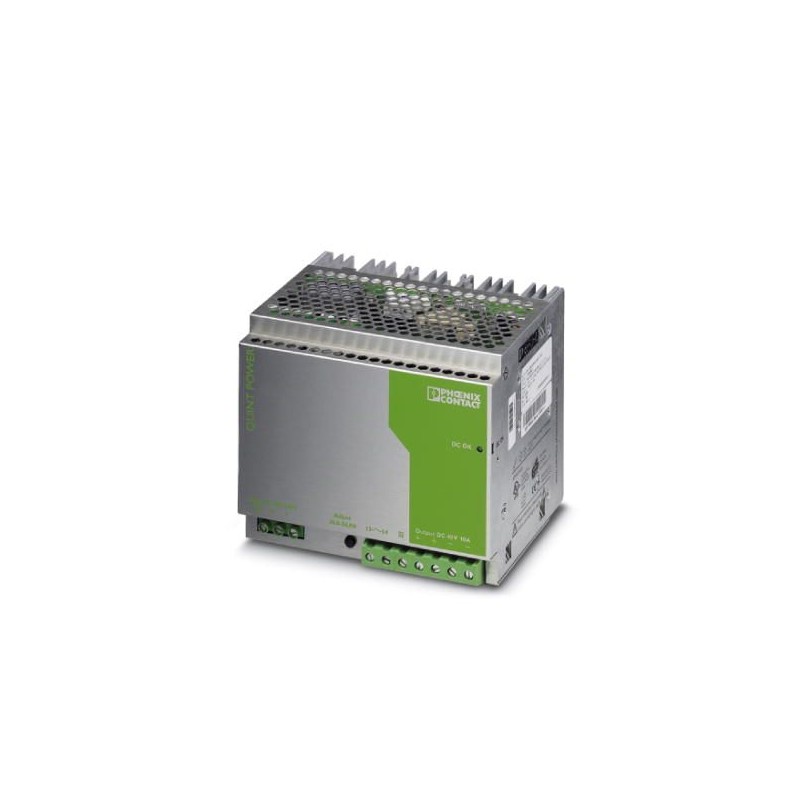

QUINT-PS-100-240AC/48DC/10 2938248 PHOENIX CONTACT Stromversorgung
QUINT-PS-100-240AC/48DC/10
2938248
PHOENIX_CONTACT
Stromversorgung
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2938248 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 484 (IF-2007) |
| GTIN | 4046356013178 |
| Gewicht pro Stück (exklusive Verpackung) | 2.500,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 3.033,000 g |
| Zolltarifnummer | 85044030 |
| Herkunftsland | TH (Thailand) |
Maße
| Breite | 157 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Breite bei alternativer Montage | 122 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 160 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (bei 25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
Eingangsdaten
| Eingangsnennspannungsbereich | 100 V AC ... 240 V AC |
|---|---|
| Eingangsspannungsbereich | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Frequenzbereich AC | 45 Hz ... 65 Hz |
| Frequenzbereich DC | 0 Hz |
| Ableitstrom gegen PE | < 3,5 mA |
| Stromaufnahme | ca. 4,76 A (120 V AC) |
| 2,3 A (230 V AC) | |
| Nennleistungsaufnahme | 524 W |
| Einschaltstromstoß | < 15 A (3,2 A2s) |
| Netzausfallüberbrückung | > 30 ms (120 V AC) |
| > 35 ms (230 V AC) | |
| Eingangssicherung | 12 A (träge, intern) |
| Auswahl geeigneter Sicherungen | 10 A ... 16 A (Charakteristik B, C, D, K) |
| Schutzbenennung | Transientenüberspannungsschutz |
| Schutzschaltung/-Bauteil | Varistor |
Ausgangsdaten
| Nennausgangsspannung | 48 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 30 V DC ... 56 V DC |
| Nennausgangsstrom (IN) | 10 A (bis 60 °C) |
| POWER BOOST (IBoost) | 13 A |
| Derating | 60 °C (2,5 % / K) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | ja |
| Rückspeisefestigkeit | 60 V DC |
| Schutz gegen Überspannung am Ausgang | ≤ 60 V DC |
| Last kapazitiv maximal | unbegrenzt |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| < 5 % (Laständerung dynamisch 10 % ... 90 %) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Restwelligkeit | < 20 mVSS(bei Nennwerten) |
| Ausgangsleistung | 480 W |
| Einschaltzeit typisch | < 1 s |
| Schaltspitzen Nennlast | < 50 mVSS |
| Verlustleistung Leerlauf maximal | < 5 W |
| Verlustleistung Nennlast maximal | < 56 W |
Allgemein
| Nettogewicht | 2,5 kg |
|---|---|
| Wirkungsgrad | > 90 % |
| Isolationsspannung Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Eingang/PE | 3,5 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Ausgang/PE | 500 V DC (Stückprüfung) |
| Schutzklasse | I (mit PE-Anschluss) |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M4 |
Signalisierung
| Benennung Ausgang | DC-OK, aktiv |
|---|---|
| Beschreibung des Ausgangs | UOUT> 0,9 x UN: High-Signal |
| Schaltspannung maximal | ≤ 24 V |
| Ausgangsspannung | + 24 V DC |
| Einschaltstrom maximal | ≤ 40 mA |
| Dauerlaststrom | ≤ 40 mA |
| Statusanzeige | LED "DC OK" grün |
| Hinweis zur Statusanzeige | UOUT< 0,9 x UN: LED blinkt |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Anzugsdrehmoment min | 1,2 Nm |
| Anzugsdrehmoment max | 1,5 Nm |
| Schraubengewinde | M4 |
| Benennung Ausgang | DC-OK, potenzialfrei |
| Beschreibung des Ausgangs | Relaiskontakt, UOUT> 0,9 x UN: Kontakt geschlossen |
| Schaltspannung maximal | ≤ 30 V AC/DC |
| Einschaltstrom maximal | ≤ 1 A |
| Dauerlaststrom | ≤ 1 A |
| Statusanzeige | LED "DC OK" grün |
| Hinweis zur Statusanzeige | UOUT< 0,9 x UN: LED blinkt |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 89/336/EWG |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CUL |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 8 kV |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V |
| Normen/Bestimmungen | EN 61000-4-11 |
| Norm - Sicherheit von Transformatoren | EN 61558-2-17 |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Schutzkleinspannung | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm - Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen Betriebsmitteln | EN 50178 |
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Norm - Gerätesicherheit | GS (Geprüfte Sicherheit) |
| Schiffbau-Zulassung | DNV GL (EMC A), ABS |
| UL-Zulassungen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Einrichtungen der Informationstechnik - Sicherheit (CB Scheme) | CB-Scheme |
| Überspannungskategorie (EN 62477-1) | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
