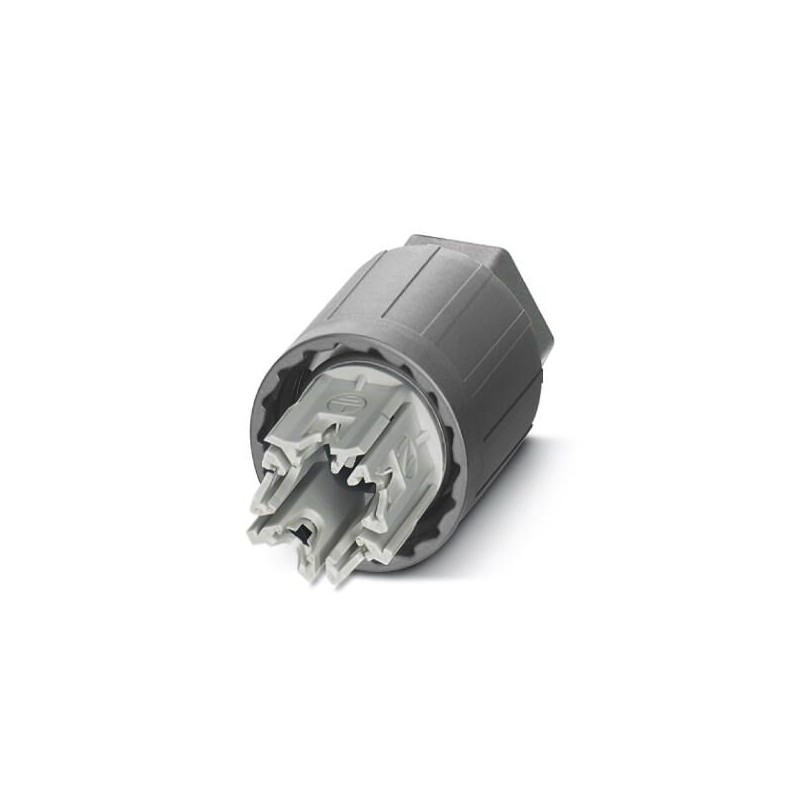

QPD N 2,5 9-16 NOR 1403801 PHOENIX CONTACT Mutter QPD N 2,5 9-16 NOR 1403801
QPD N 2,5 9-16 NOR
1403801
PHOENIX_CONTACT
100
Mutter - QPD N 2,5 9-16 NOR - 1403801
QUICKON Mutter, weiß, 4+PE Pole, 1,0 mm² ... 2,5 mm² / 690 V / 20 A, für Leitungen mit einem Durchmesser von 9 mm ... 16 mm.
Steckbare Gebäudeinstallationssysteme > Steckverbinder für steckbare Gebäudeinstallation
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲QUICKON-Mutter, weiß, 4+PE-polig, 1,0 mm² ... 2,5 mm² / 690 V / 20 A, für Leitungen mit Durchmesser 9 mm ... 16 mm.
Kaufmännische Daten
| Bestellschlüssel | 1403801 |
|---|---|
| Verpackungseinheit | 100 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356668026 |
| Gewicht pro Stück (exklusive Verpackung) | 70,838 g |
| Gewicht pro Stück (inklusive Verpackung) | 70,838 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bauform | QPD 5x2,5 |
|---|---|
| Farbe | weiß |
| Verriegelungsart | Schraubverriegelung |
| Anschlusstechnik | QUICKON-Anschluss |
| Anschlussart | IDC-Anschluss |
| Polzahl | 5 |
| Hinweis Polzahl | 4+PE |
| Schlüsselweite Überwurfmutter | 27 mm |
| Anzugsdrehmoment-Überwurfmutter | 5 Nm |
| Anzugsdrehmoment-Kontermutter | 5 Nm |
| Schlüsselweite Kontermutter | 30 mm |
| Anzahl der Anschlüsse | 10 |
| Leiterquerschnitt flexibel min. | 1 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt starr min | 1 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt AWG min | 16 |
| Leiterquerschnitt AWG max | 14 |
Leitung
| Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6 / min. 0,15 mm |
|---|---|
| Aderisolationsmaterial | PVC / PE / TPE / Gummi |
| Aderdurchmesser inkl. Isolation | 2 mm ... 3,8 mm |
| Leitungsaußendurchmesser | 9 mm ... 16 mm |
Umgebungsbedingungen
| Schutzart | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Temperatur bei Leitungsanschluss | -5 °C ... 50 °C |
Elektrische Kennwerte
| Nennstrom IN | 20 A |
|---|---|
| Bemessungsstrom | 20 A |
| Bemessungsspannung (III/3) | 690 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 8 kV |
Mechanische Kennwerte
| Anschlusshäufigkeit QUICKON-Anschluss | max. 10 |
|---|---|
| Kategorie der Schlageinwirkung | IK07 |
Materialangaben
| Material Kontaktträger | PA |
|---|---|
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Normen und Bestimmungen
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27440605 |
| eCl@ss 8.0 | 27440605 |
| eCl@ss 9.0 | 27440605 |
ETIM
| ETIM 3.0 | EC001283 |
|---|---|
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC000516 |
| ETIM 6.0 | EC002560 |
| ETIM 7.0 | EC002560 |
UNSPSC
| UNSPSC 6.01 | 31251501 |
|---|---|
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121402 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
