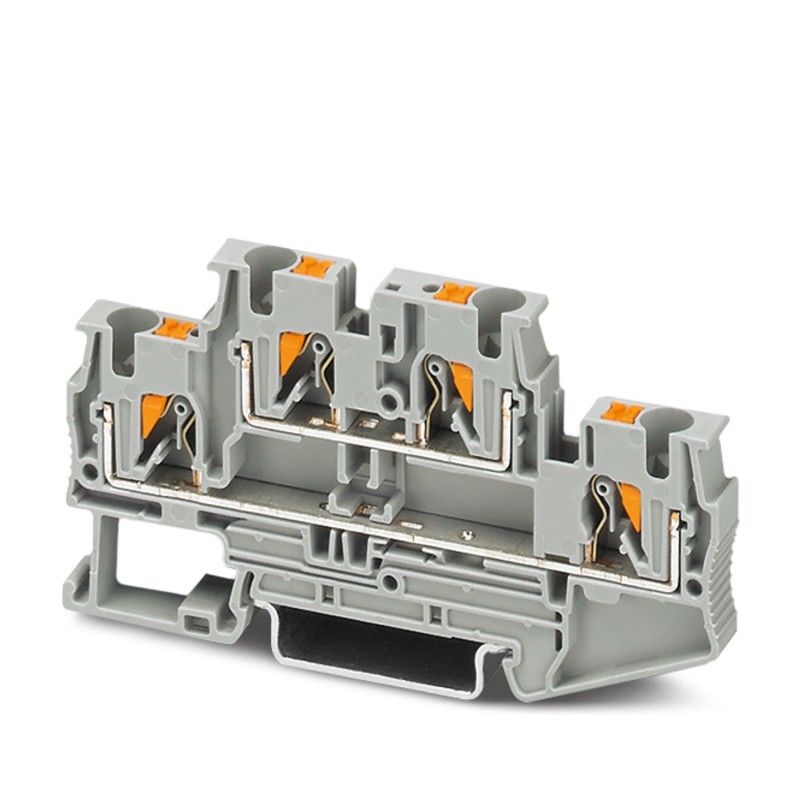

PTTB 4 WH 3211794 PHOENIX CONTACT Doppelstockklemme
PTTB 4 WH
3211794
PHOENIX_CONTACT
50
Doppelstockklemme
Doppelstockklemme, Nennspannung: 500 V, Nennstrom: 28 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,2 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: weiß
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Mehrstockklemme |
| Anwendungsbereich | Bahnindustrie |
| Maschinenbau | |
| Anlagenbau | |
| Prozessindustrie | |
| Anzahl der Anschlüsse | 4 |
| Anzahl der Reihen | 2 |
| Potenziale | 2 |
| Datenpflegestand | |
| Artikelrevision | 02 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Elektrische Eigenschaften
| Bemessungsstoßspannung | 6 kV |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W |
Anschlussdaten
| Anzahl der Anschlüsse pro Etage | 2 |
| Nennquerschnitt | 4 mm² |
| 1. und 2. Etage | |
| Abisolierlänge | 10 mm ... 12 mm |
| Lehrdorn | A4 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 24 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 10 (umgerechnet nach IEC) |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 1 mm² |
| Nennstrom | 28 A (bei 4 mm² Leiterquerschnitt) |
| Belastungsstrom maximal | 32 A (bei 6 mm² Leiterquerschnitt starr) |
| Nennspannung | 500 V |
| Nennquerschnitt | 4 mm² |
| 1. und 2. Etage Anschlussquerschnitte direkt steckbar | |
| Leiterquerschnitt starr | 0,5 mm² ... 6 mm² |
| Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse) | 0,5 mm² ... 4 mm² |
| Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse) | 0,5 mm² ... 4 mm² |
Ex-Daten
| Bemessungsdaten (ATEX/IECEx) | |
| Kennzeichnung | II 2 G Ex eb IIC Gb |
| Einsatzemperaturbereich | -60 °C ... 110 °C |
| Ex-bescheinigtes Zubehör | 3030462 D-STTB 4 |
| 3030747 ATP-STTB 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Auflistung Brücken | Steckbrücke / FBS 2-6 / 3030336 |
| Steckbrücke / FBS 3-6 / 3030242 | |
| Steckbrücke / FBS 4-6 / 3030255 | |
| Steckbrücke / FBS 5-6 / 3030349 | |
| Steckbrücke / FBS 10-6 / 3030271 | |
| Steckbrücke / FBS 20-6 / 3030365 | |
| Brückendaten | 23 A / 4 mm² |
| Temperaturerhöhung Ex | 40 K (23 A / 4 mm²) |
| Bemessungsspannung | 440 V |
| bei Brückung mit Brücke | 440 V |
| - bei überspringender Brückung | 352 V |
| - bei überspringender Brückung über PE-Klemme | 352 V |
| - bei abgelängter Brückung | 220 V |
| - bei abgelängter Brückung mit Deckel | 352 V |
| - bei abgelängter Brückung mit Abteilungstrennplatte | 440 V |
| Bemessungsisolationsspannung | 400 V |
| Ausgang | (dauerhaft) |
| Etage Ex Allgemein | |
| Bemessungsstrom | 23 A (4 mm²) |
| Belastungsstrom maximal | 27 A (6 mm²) |
| Anschlussdaten Ex Allgemein | |
| Nennquerschnitt | 4 mm² |
| Bemessungsquerschnitt AWG | 12 |
| Anschlussvermögen starr | 0,2 mm² ... 6 mm² |
| Anschlussvermögen AWG | 24 ... 10 |
| Anschlussvermögen flexibel | 0,2 mm² ... 4 mm² |
| Anschlussvermögen AWG | 24 ... 12 |
| Ausgang | (dauerhaft) |
| Etage Ex 1. Etage | |
| Durchgangswiderstand | 0,67 mΩ |
| Ausgang | (dauerhaft) |
| Etage Ex 2. Etage | |
| Durchgangswiderstand | 0,49 mΩ |
Maße
| Breite | 6,2 mm |
| Deckelbreite | 2,2 mm |
| Höhe | 83,5 mm |
| Tiefe auf NS 35/7,5 | 47,5 mm |
| Tiefe auf NS 35/15 | 55 mm |
Materialangaben
| Farbe | weiß (RAL 9010) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Mechanische Eigenschaften
| Mechanische Daten | |
| Offene Seitenwand | Ja |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -60 °C ... 110 °C (Betriebstemperaturbereich inkl. Eigenerwärmung, max. kurzzeitige Betriebstemperatur siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 20 % ... 90 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
Normen und Bestimmungen
| Anschluss gemäß Norm | IEC 60947-7-1 |
Montage
| Montageart | NS 35/7,5 |
| NS 35/15 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Bemessungsstrom In (EF008250) | 28 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Etagen (EF002659) | 2 |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 83.5 mm |
| Tiefe (EF000049) | 47.5 mm |
| Explosionsgeprüfte Ausführung "Ex e" (EF008498) | Ja |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | weiß |
| Etagen intern gebrückt (EF002661) | Nein |
