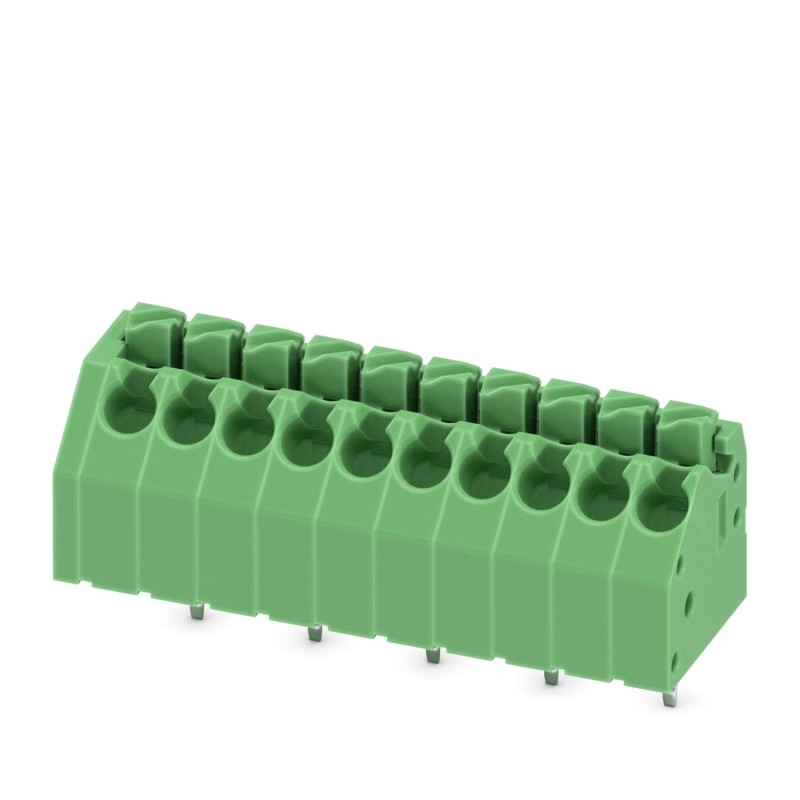

PTSA 1,5/ 4-3,5-Z MIXBKRDGYYE 1765382 PHOENIX CONTACT PCB terminal block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTSA 1,5/ 4-3,5-Z MIXBKRDGYYE 1765382 PHOENIX CONTACT PCB terminal block

PTSA 1,5/ 4-3,5-Z MIXBKRDGYYE

1765382

PHOENIX_CONTACT

220

Artikel auf Anfrage, das gebe keine Rückkehr.

PCB terminal block

Leiterplattenklemme, Nennstrom: 8 A, Größenspannung (III/2): 400 V, Nennschnitt: 1,5 mm², Potentialzahl: 4, Zeilenzahl: 1, Polanzahl pro Reihe: 4, Artikelfamilie: PTSA 1.5, Rastermaß: 3,5 mm, Anschlussart: Steckfederanschluss, Montage: Wellenschweißen, Leiter/Leiterplatte Anschlussrichtung: 45°, Farbe: mehrfarbig, Stiftlayout: Zickzackstifte M, Stiftlänge [P]: 3,6 mm, Verpackungsart: verpackt

Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: PTSA 1,5, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: mehrfarbig, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $295.58
Stückpreis: $1.34
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamiliePTSA 1,5
ProduktlinieCOMBICON Terminals S
BauformLeiterplattenklemmenblock
Polzahl4
Rastermaß3,5 mm
Anzahl der Anschlüsse4
Anzahl der Reihen1
Anzahl der Potenziale4
PinlayoutZick-Zack-Pinning W
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision03
Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN400 V
Bemessungsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsspannung (III/2)400 V
Bemessungsstoßspannung (III/2)4 kV
Bemessungsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Anschlussdaten
Anschlusstechnik
BauformLeiterplattenklemmenblock
Nennquerschnitt1,5 mm²
Leiteranschluss
AnschlussartPush-in-Federanschluss
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,5 mm²
Abisolierlänge9 mm
Montage
MontageartWellenlöten
PinlayoutZick-Zack-Pinning W
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)mehrfarbig ()
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialangaben - Betätigungselement
Farbe (Betätigungselement)mehrfarbig ()
Maße
Rastermaß3,5 mm
Breite [w]15,5 mm
Höhe [h]16,7 mm
Länge [l]12 mm
Bauhöhe13,1 mm
Lötstiftlänge [P]3,5 mm
Stiftabmessungen0,4 x 0,75 mm
Leiterplatten-Design
Stiftabstand3,5 mm
Bohrlochdurchmesser1 mm
Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationIEC 60947-7-4:2013-08
Anforderung ErwärmungsprüfungDie Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten.
Kurzzeitstromfestigkeit
PrüfspezifikationIEC 60947-7-4:2013-08
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2015-09
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)3 mm
Mindestwert der Kriechstrecke (III/3)3,2 mm
Hinweis zum AnschlussquerschnittBei angeschlossenem Leiter 1,5 mm² (starr).
Bemessungsisolationsspannung (III/2)400 V
Bemessungsstoßspannung (III/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)3 mm
Mindestwert der Kriechstrecke (III/2)3 mm
Bemessungsisolationsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)3 mm
Mindestwert der Kriechstrecke (II/2)3,2 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60695-2-10 (VDE 0471-2-10):2001-11
Temperatur850 °C
Einwirkdauer5 s
Alterung
PrüfspezifikationIEC 60947-7-4:2013-08
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 85 °C
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1765382 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 16.7 mm
Anzahl der elektrischen Anschlüsse (EF008252) 4
Anzahl der Etagen (EF002659) 1
Rastermaß der Anschlüsse (EF006827) 3.5 mm
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 400 V
Bemessungsstoßspannung (EF002993) 4 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Durchmesser Anschlusspin (EF006823) 1 mm
Länge des Pins (EF006825) 3.5 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Leiterplattenbefestigung (EF008226) Anschlusskontakt
Befestigungsart (EF002442) löten
Art der Banderolierung (EF007011) Karton (für SMD)
