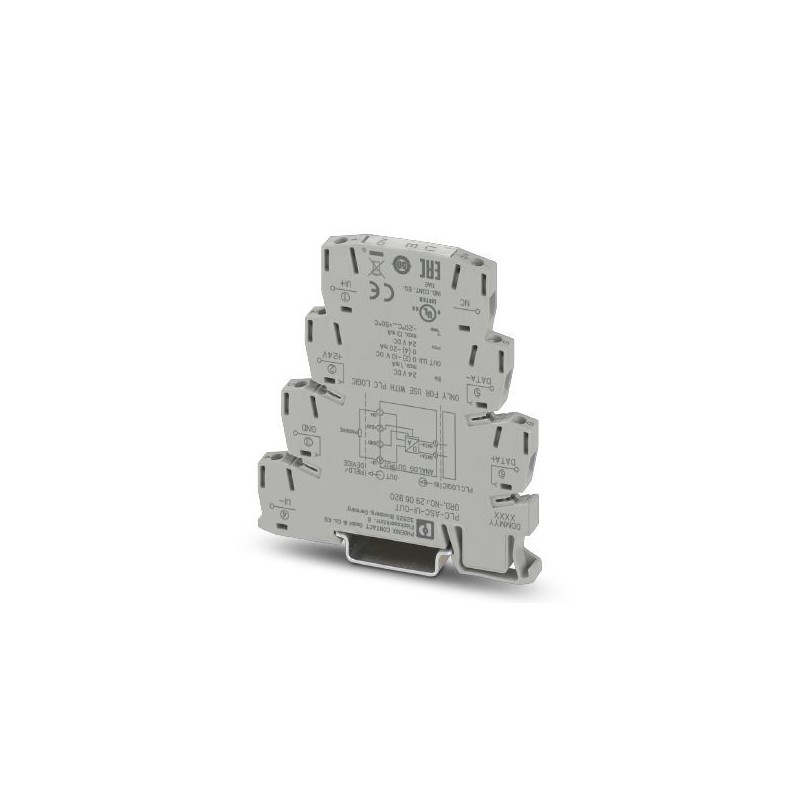

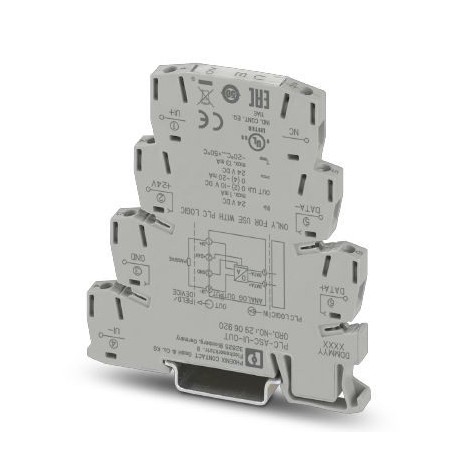

PLC-ASC-UI-OUT 2906920 PHOENIX CONTACT Erweiterungsmodul
PLC-ASC-UI-OUT
2906920
PHOENIX_CONTACT
Erweiterungsmodul
Analoges Ausgangsmodul für SPS-Logikmodule (nur Generation 2), einkanalig, Signalart (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) konfigurierbar über DIP-Schalter, Schraubanschluss
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2906920 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 431 (C-5-2017) |
| GTIN | 4055626155517 |
| Gewicht pro Stück (exklusive Verpackung) | 50,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 79,600 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Versorgung
| Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
|---|---|
| Bemessungssteuerspeisespannungsbereich bezogen auf US | 0,8 ... 1,1 |
| Bemessungssteuerspeisestrom IS | ≤ 28 mA |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Betriebsspannungsanzeige | LED grün |
| Fehleranzeige | LED rot |
Ausgangsdaten
| Benennung Ausgang | Analogausgang Spannung |
|---|---|
| Ausgangssignal Spannung | 0 V ... 10 V |
| 2 V ... 10 V | |
| Maximale Ausgangsspannung | 12,3 V |
| Ripple | < 20 mVSS |
| Bürde/Ausgangslast Spannungsausgang | 10 kΩ |
| Ausgangsbeschaltung | |
| Überspannungsbegrenzung | > 33 V |
| Übertragungsfehler maximal | 1 % |
| Benennung Ausgang | Analogausgang Strom |
| Ausgangssignal Strom | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Maximaler Ausgangsstrom | 24,6 mA |
| Bürde/Ausgangslast Stromausgang | 500 Ω (20 mA) |
| Ausgangsbeschaltung | |
| Überspannungsbegrenzung | > 33 V |
| Übertragungsfehler maximal | 1 % |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzahl der Anschlüsse | 4 |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,5 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Konformität | CE-konform |
| UL, USA / Kanada | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
