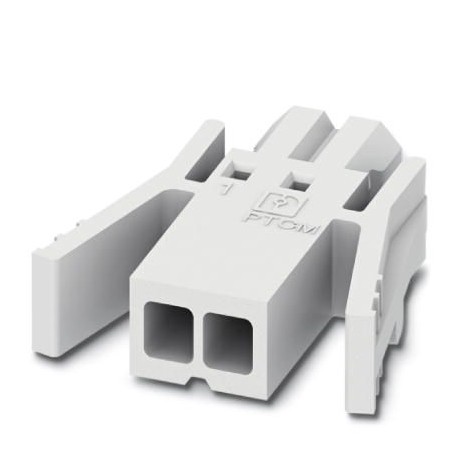

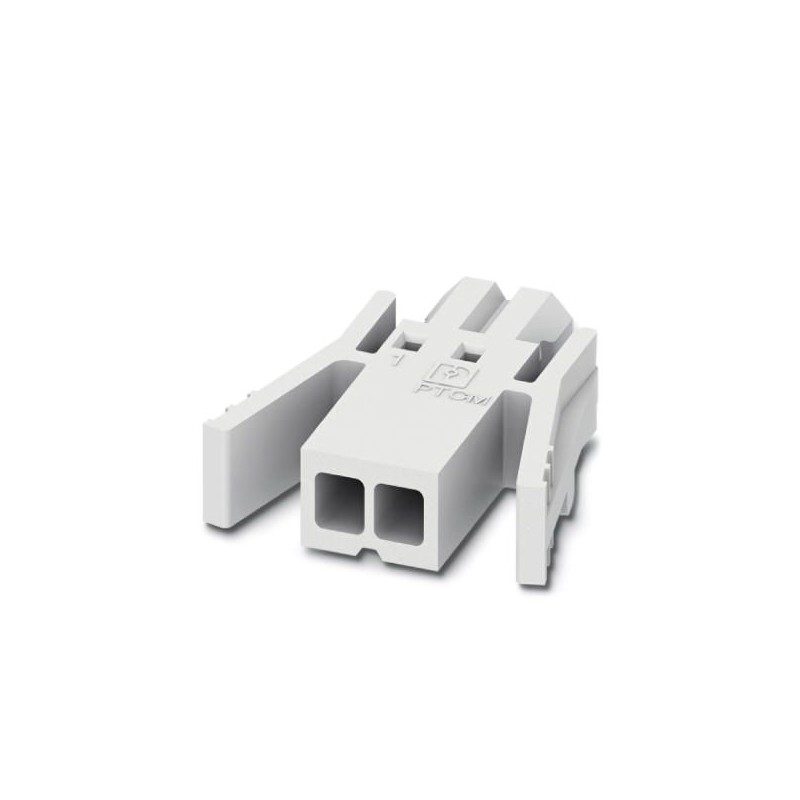

PTCM 0,5/ 2-PL-2,5 WH 1015464 PHOENIX CONTACT Printed-circuit board-Stecker
PTCM 0,5/ 2-PL-2,5 WH
1015464
PHOENIX_CONTACT
250
Printed-circuit board-Stecker
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünfzehn tausend vier hundert vier und sechzig |
|---|---|
| Verpackungseinheit | 250 pc |
| Mindestbestellmenge | 250 pc |
| GTIN | 4055626496634 |
| Gewicht pro Stück (exklusive Verpackung) | 0.500 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert zwei und siebzig tausend |
| Herkunftsland | DE (Deutschland) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | Printed-circuit board-Stecker |
|---|---|
| Plug-in-system | COMBICON COMPACT PTSM |
| Art des Kontakts | Buchse |
| Palette von Artikeln | PTCM 0,5/..-PL |
| Pitch | 2,5 mm |
| Anzahl der Positionen | Zwei |
| Verbindungs-Methode | Crimp-Verbindung |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 6 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
Verbindung Kapazität
| Leiterquerschnitt flexibel | 0,14 mm2 ... 0,75 mm2 (Maximale Außendurchmesser der Isolierung 1,9 mm) |
|---|---|
| Leiterquerschnitt AWG / kcmil | 26 ... 18 (Maximaler Außendurchmesser der Isolation 1,9 mm) |
| Abisolierlänge | 4,1 mm 4,5 mm ... |
Material-Daten - Gehäuse
| Isoliermaterial | PA |
|---|---|
| Dämmstoff-Gruppe | Ich |
| CTI nach IEC 60112 | Sechs hundert |
| Entflammbarkeit nach UL 94 | V0 |
| Glow wire flammability index, GWFI nach EN 60695-2-12 | Acht hundert fünfzig |
| Glow-wire-ignition-Temperatur GWIT nach EN 60695-2-13 | Sieben hundert fünf und siebzig |
| Temperatur für den ball pressure test nach EN 60695-10-2 | 125 °C |
Abmessungen für das Produkt
| Länge [ l ] | 16,2 mm |
|---|---|
| Breite [ w ] | 29.46 mm |
| Höhe [ h ] | 3,9 mm |
| Pitch | 2,5 mm |
| Höhe (ohne Lötstift) | 3,9 mm |
| Maß a | 17,5 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Zwei hundert fünfzig |
| Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Mechanische tests nach der Norm
| Test-Spezifikation | IEC 61984 |
|---|---|
| Visuelle Prüfung | Test bestanden IEC 60512-1-1:2002-02 |
| Dimensionale test | Test bestanden IEC 60512-1-2:2002-02 |
| Resistenz der Kennzeichnung | Test bestanden IEC 60068-2-70:1995-12 |
| Ergebnis | Test bestanden |
| Spezifikation | IEC 60512-13-2:2006-02 |
| Nein. der Zyklen | Fünf und zwanzig |
| Insertion Stärke pro pos. ca. | 3 N |
| Zurückziehen Stärke pro pos. ca. | 2 N |
| Polarisation und Kodierung | Test bestanden IEC 60512-13-5:2006-02 |
| Ergebnis | Test bestanden |
| Spezifikation | IEC 60512-15-1:2008-05 |
| Testen Sie die Kraft pro pos. | 20 N |
Luft-Luft-und Kriechstrecken
| Spezifikation | IEC 60664-1:2007-04 |
|---|---|
| Dämmstoff-Gruppe | Ich |
| Spannung | 160 V |
| Bemessungsisolationsspannung (III/3) | 160 V |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
Mechanische Prüfungen (A)
| Test-Spezifikation | IEC 61984 |
|---|---|
| Insertion Stärke pro pos. ca. | 3 N |
| Zurückziehen Stärke pro pos. ca. | 2 N |
| Polarisierung beim einfügen Anforderung >20 N | Test bestanden |
| Kontakt-Halter insert Anforderungen >20 N | Test bestanden |
Haltbarkeit tests (B)
| Spezifikation | IEC 60512-9-1:2010-03 |
|---|---|
| Kontakt-Widerstand REins | 2 mΩ |
| Insertion/withdrawal cycles | Fünf und zwanzig |
| Kontakt-Widerstand RZwei | 2.1 mΩ |
| Impuls-Spannungsfestigkeit in Meereshöhe | 2.95 kV |
| Power-Frequenz widerstehen Spannung | 1.39 kV |
| Isolationswiderstand benachbarten Positionen | > 0,4 TΩ |
Klimatests (D)
| Spezifikation | ISO 6988:1985-02 |
|---|---|
| Cold stress | -55 °C/2 h |
| Thermische Belastung | 105 °C/168 h |
| Ätzend stress | 0.2 dmDreiSOZweiauf 300 dmDrei/40 °C/Zyklus 1 |
| Impuls-Spannungsfestigkeit in Meereshöhe | 2.95 kV |
| Power-Frequenz widerstehen Spannung | 1.39 kV |
Umwelt-und Lebensdauer-tests (E)
| Spezifikation | IEC 61984:2008-10 |
|---|---|
| Ergebnis, Schutzart, IP-code | Handrücken Sicherheit mit IP10 Zugang Sonde |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neuneCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun
