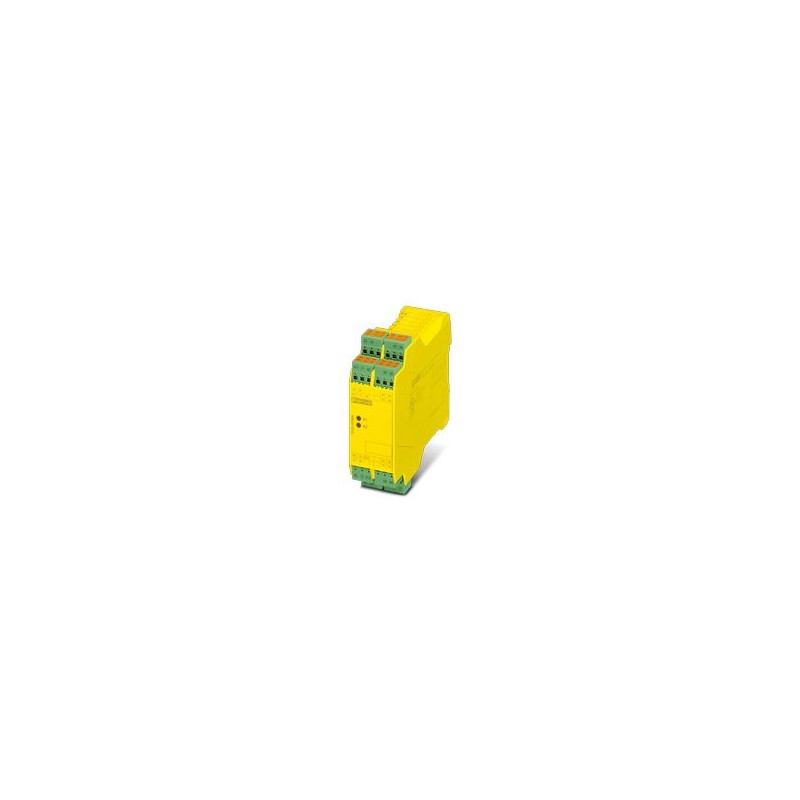

PSR-SPP- 24DC/URM4/5X1/2X2 1442026 PHOENIX CONTACT Erweiterung um 1 oder 2 Kanalkontakte, 5 Schließer, 1 Öff..
PSR-SPP-24DC/URM4/5X1/2X2
1442026
PHOENIX_CONTACT
Erweiterung um 1 oder 2 Kanalkontakte, 5 Schließer, 1 Öffner, 1 Rückmeldeschleife, zusammen mit Grundgeräten bis Kategorie 4 PL e nach EN ISO 13849, sichere Trennung, Breite: 35 mm, steckbare Steckklemme
1- oder 2-kanalige Kontakterweiterung, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, zusammen mit Basisgerät bis Cat. 4 PL e nach EN ISO 13849 sichere Trennung, Breite: 35 mm, steckbare Push-in-Klemme
Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | Sicherheitsrelais |
| Produktfamilie | PSRclassic |
| Anwendung | Erweiterungsmodul |
| Lebensdauer mechanisch | ca. 107Schaltspiele |
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3 |
| Zeiten | |
| Typ. Anzugszeit bei Us | < 25 ms (bei Us / bei Ansteuerung über A11/A12) |
| Rückfallzeit typisch | < 20 ms (bei Us / bei Ansteuerung über A11/A12) |
| Wiederbereitschaftszeit | < 1 s |
Elektrische Eigenschaften
| Maximale Verlustleistung bei Nennbedingung | 16,7 W (US= 26,4 V, IL² = 72 A², PGesamt max= 1,4 W + 14,4 W) |
| Nennbetriebsart | 100 % ED |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Bemessungsisolationsspannung | 250 V |
| 250 V | |
| Bemessungsstoßspannung / Isolierung | Siehe Kapitel Isolationskoordination |
Eingangsdaten
| Allgemein | |
| Schaltfrequenz maximal | 1 Hz |
| Digital: A11, A12 | |
| Beschreibung des Eingangs | sicherheitsgerichtet |
| Anzahl der Eingänge | 2 |
| Eingangsspannungsbereich "1"-Signal | 19,2 V ... 26,4 V DC |
| Max. zulässiger Gesamtleitungswiderstand | 50 Ω |
| Schutzbeschaltung | Suppressordiode |
| Stromaufnahme | typ. 39 mA |
Ausgangsdaten
| Relais: Freigabestrompfade (23/24 ... 63/64) | |
| Beschreibung des Ausgangs | jeweils 2 NO in Reihe, sicherheitsgerichtet, potenzialfrei |
| Anzahl der Ausgänge | 5 |
| Kontaktausführung | 5 Freigabestrompfade |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | min. 10 V |
| max. 250 V AC | |
| Schaltleistung | min. 100 mW |
| Einschaltstrom | min. 10 mA |
| max. 6 A | |
| Schaltvermögen nach IEC 60947-5-1 | 3 A (AC15) |
| 5 A (DC13) | |
| Grenzdauerstrom | 6 A (Derating beachten) |
| Quadr. Summenstrom | 72 A2(Derating beachten) |
| Schaltfrequenz | max. 1 Hz |
| Lebensdauer mechanisch | 10x 106Schaltspiele |
| Ausgangssicherung | 10 A gL/gG |
| 4 A gL/gG (für Low-Demand-Applikationen) | |
| Relais: Meldestrompfad (71/72) | |
| Beschreibung des Ausgangs | 2 NC parallel, nicht sicherheitsgerichtet, potenzialfrei |
| Anzahl der Ausgänge | 1 |
| Kontaktausführung | 1 Meldestrompfad |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | min. 5 V AC/DC |
| max. 250 V AC/DC | |
| Schaltleistung | min. 50 mW |
| Einschaltstrom | min. 10 mA |
| max. 6 A | |
| Schaltvermögen nach IEC 60947-5-1 | 1,5 A (AC15) |
| 5 A (DC13) | |
| Grenzdauerstrom | 6 A |
| Quadr. Summenstrom | 36 A2 |
| Schaltfrequenz | max. 1 Hz |
| Lebensdauer mechanisch | 10x 106Schaltspiele |
| Ausgangssicherung | 6 A (gL/gG) |
| Relais: Rückmeldestrompfad (11/12) | |
| Beschreibung des Ausgangs | 2 NC in Reihe, potenzialfrei |
| Anzahl der Ausgänge | 1 |
| Kontaktausführung | 1 Rückmeldestrompfad |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung | max. 250 V AC/DC |
| min. 10 V | |
| Schaltleistung | min. 100 mW |
| Einschaltstrom | max. 3 A |
| Schaltvermögen nach IEC 60947-5-1 | 1,5 A (AC15) |
| 3 A (DC13) | |
| Grenzdauerstrom | 3 A |
| Quadr. Summenstrom | 9 A2 |
| Schaltfrequenz | max. 1 Hz |
| Ausgangssicherung | 3 A (gL/gG) |
Anschlussdaten
| Anschlusstechnik | |
| steckbar | ja |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6) |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6) |
| Leiterquerschnitt AWG | 24 ... 16 |
| Abisolierlänge | 8 mm |
Signalisierung
| Betriebsspannungsanzeige | 2 x LED grün |
Maße
| Breite | 35 mm |
| Höhe | 112 mm |
| Tiefe | 114,5 mm |
Materialangaben
| Farbe (Gehäuse) | gelb (RAL 1018) |
| Material Gehäuse | Polyamid |
Kennwerte
| Sicherheitstechnische Daten | |
| Stopp-Kategorie | 0 |
| Sicherheitstechnische Daten: EN ISO 13849 | |
| Kategorie | 4 (in Verbindung mit geeignetem Auswertegerät) |
| Performance Level (PL) | e (in Verbindung mit geeignetem Auswertegerät) |
| Sicherheitstechnische Daten: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 3 (in Verbindung mit geeignetem Auswertegerät) |
| Sicherheitstechnische Daten: IEC 61508 - Low-Demand | |
| Safety Integrity Level (SIL) | 3 (in Verbindung mit geeignetem Auswertegerät) |
| Sicherheitstechnische Daten: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 3 (in Verbindung mit geeignetem Auswertegerät) |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Schutzart Einbauort minimal | IP54 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Einsatzhöhe | ≤ 2000 m (über NN) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Schock | 15g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g |
Zulassungen
| CE | |
| Kennzeichnung | CE-konform |
Normen und Bestimmungen
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | EN 60947-1 |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | Derating beachten |
| Einbaulage | vertikal oder horizontal |
| Anschlussart | Push-in-Anschluss |
| Merkmal | Wert |
|---|---|
| Ausführung (EF000010) | Erweiterungsgerät |
| Tragschienenmontage möglich (EF003972) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) | Nein |
| Geeignet zur Überwachung von Ventilen (EF007272) | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) | Nein |
| Geeignet zur Überwachung von taktilen Sensoren (EF007271) | Nein |
| Geeignet zur Überwachung von Magnetschaltern (EF007266) | Nein |
| Geeignet zur Überwachung von Näherungsschaltern (EF007267) | Nein |
| Auswertung der Eingänge (EF008245) | sonstige |
| Mit Mutingfunktion (EF004057) | Nein |
| Mit Rückführkreis (EF003343) | Nein |
| Rückfallverzögerung (EF001129) | 0.025 s |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) | 0 |
| Stoppkategorie nach IEC 60204 (EF007498) | sonstige |
| Mit Zulassung für BG BIA (EF004145) | Nein |
| Mit Zulassung nach UL (EF001783) | Nein |
| Breite (EF000008) | 35 mm |
| Höhe (EF000040) | 112 mm |
| Tiefe (EF000049) | 114.5 mm |
