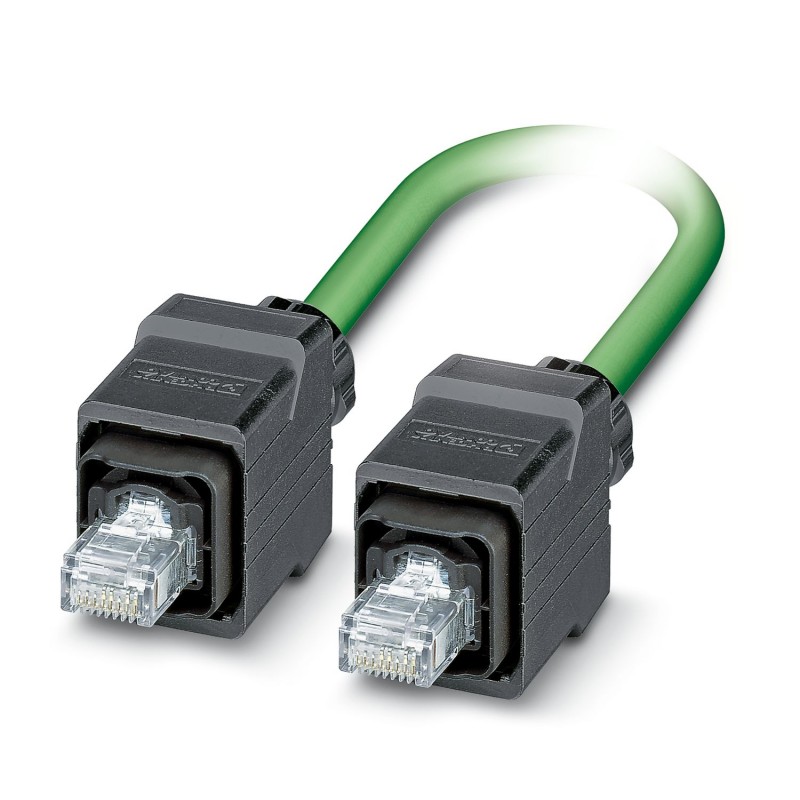

VS-PPC/PL-PPC/PL-93C-LI/5,0 1416225 PHOENIX CONTACT Netzwerkkabel
VS-PPC/PL-PPC/PL-93C-LI/5,0
1416225
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Netzwerkkabel
Konfektionierte PROFINET-Leitung, CAT5e, geschirmt, Sternquadrage, AWG 22 passend für Energieketten (7-adrig), RAL 6018 (gelb-grün), RJ45/IP67-Stecker, Push-Pull, Kunststoffgehäuse, auf RJ45/IP67-Stecker, Push-Pull, Kunststoffgehäuse, Leitung, Länge 5 m
Konfektioniertes PROFINET-Kabel, CAT5e, geschirmt, Sternvierer, AWG 22 schleppkettentauglich (7-drähtig), RAL 6018 (gelbgrün), RJ45-Stecker/IP67 Push-Pull Kunststoffgehäuse auf RJ45-Stecker/IP67 Push-Pull Kunststoffgehäuse, Line, Länge 5 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Datenkabel konfektioniert |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Steckgesicht | RJ45 8(4) |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kabelabgang | gerade |
| Datenpflegestand | |
| Artikelrevision | 10 |
| Isolationseigenschaften | |
| Überspannungskategorie | I |
| Verschmutzungsgrad | 2 |
| Übertragungsmedium | Kupfer |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Übertragungsgeschwindigkeit | 100 MBit/s |
| Wellenwiderstand | 100 Ω |
| Mechanische Daten | |
| Steckzyklen | ≥ 250 |
| Biegezyklen maximal | 3000000 |
| Farbe | schwarz |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Außenmantel, Material | PUR |
| Material Leiter | verzinnte Cu-Litze |
| Anschluss 1 | |
| Bauform | Stecker gerade RJ45 |
| Verriegelungsart | Push-Pull |
| Material | Kunststoff |
| Schutzart | IP67 |
| Anschluss 2 | |
| Bauform | Stecker gerade RJ45 |
| Verriegelungsart | Push-Pull |
| Material | Kunststoff |
| Schutzart | IP67 |
| Leitungslänge | 5,00 m |
| PROFINET Schleppkette CAT5 [93C] | |
| Maßzeichnung |  |
| Geschirmt | ja |
| Leitungsgewicht | 61 kg/km |
| Leitungstyp | PROFINET Schleppkette CAT5 |
| Kurzzeichen | 2YH(ST)C11Y |
| Kabeltyp (Kurzzeichen) | 93C |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
| Leitungsaufbau | 1x4xAWG22/7, SF/TQ |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grün RAL 6018 |
| Wandstärke Außenmantel | ca. 0,90 mm |
| Material Innenmantel | FRNC |
| Material Leiter | verzinnte Cu-Litze |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Material Aderisolation | PE |
| Aderdurchmesser inklusive Isolierung | 1,5 mm |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Gesamtverseilung | Sternvierer |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Nennspannung Leitung | 600 V (UL-Rating) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Leitungs-Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 1 ... 100 MHz) |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Signallaufzeit | 5,3 ns/m |
| Signalgeschwindigkeit | 0,66 c |
| Zugfestigkeit | ≤ 150 N |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 7,5 x D |
| Anzahl der Biegezyklen | 3000000 |
| Biegeradius | 100 mm |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 4 m/s |
| Beschleunigung | 4 m/s² |
| Torsionsbeanspruchung | ± 30 °/m |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Halogenfreiheit | ja |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UN ECE-R 118.03 | |
| Sonstige Beständigkeit | UV-beständig |
| Besondere Eigenschaften | Elektrische Eigenschaften nach EN 50288-2-2 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, bewegliche Verlegung) |
| -40 °C ... 70 °C (Kabel, feste Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP65/IP67 | |
| Normen/Bestimmungen | IEC PAS 61076-3-117 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Male (Stecker) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 5 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Nein |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -40 °C |
| Schutzart (IP) (EF005474) | IP65 |
