> >>HC-M-PN2-MOD-ST-BU 1674998 PHOENIX CONTACT HEAVYCON Pneumatikmodul, Stecker/Buchsen, 2 Anschlüsse
Vorheriges Produkt Nächstes Produkt

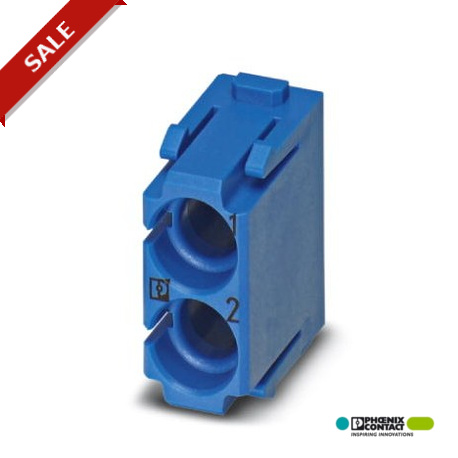

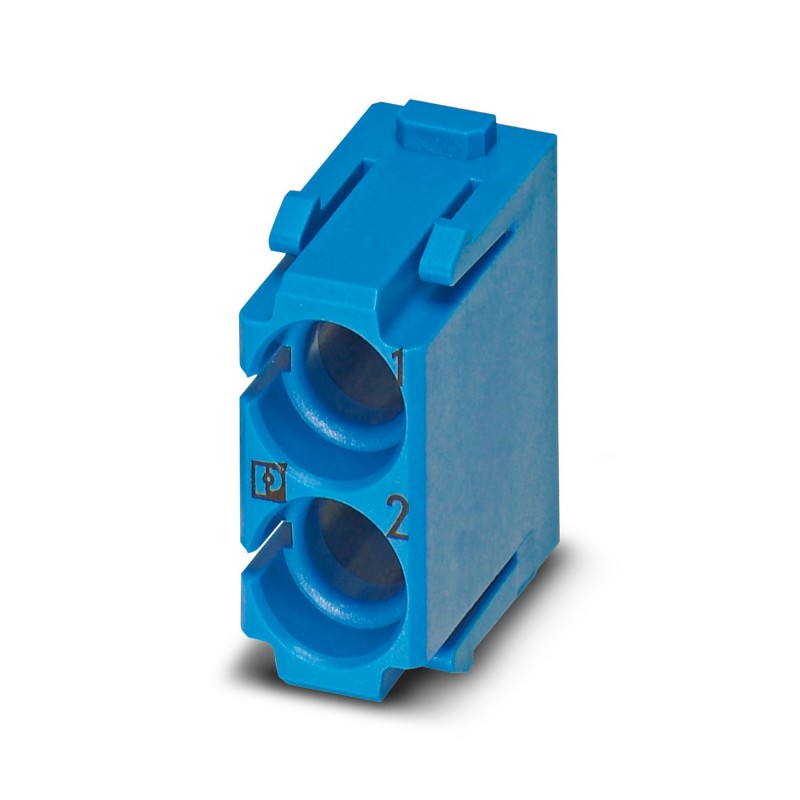

HC-M-PN2-MOD-ST-BU 1674998 PHOENIX CONTACT HEAVYCON Pneumatikmodul, Stecker/Buchsen, 2 Anschlüsse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-PN2-MOD-ST-BU 1674998 PHOENIX CONTACT HEAVYCON Pneumatikmodul, Stecker/Buchsen, 2 Anschlüsse

HC-M-PN2-MOD-ST-BU

1674998

PHOENIX_CONTACT

2

HEAVYCON Pneumatikmodul, Stecker/Buchsen, 2 Anschlüsse

Mehr Infos


Industrielle Steckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Gehen Sie zum alternativen Produkt: HC-M-02-PN-M-F 1417434

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Elektrische Kennwerte

HinweisFür HEAVYCON-ADVANCE-Gehäuse der Bauform B6 bis B24 und HEAVYCON-Gehäuse der Bauform B6 bis B48, Gelenkhalterahmen HC-M-MHR...erforderlich, Pneumatikstifte und -buchsen HC-M-PN... (Pneumatikstifte und -buchsen nicht im Lieferumfang)
Polzahl2

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 80 °C

Mechanische Kennwerte

Innendurchmesser Druckschlauch-Anschluss6 mm
Steckzyklen≥ 500

Allgemein

Farbeblau
Anzahl der Modulplätze1
Brennbarkeitsklasse nach UL 94V0
MontagehinweisEs wird die Verwendung der Kodierstifte HC-CST (1676857) und Kodierbuchsen HC-CBU (1676860) vorgeschrieben. Beim Anschluss der Schläuche sind die min. Biegeradien zu beachten.
- Pneumatik-Kontakt mit dem Modul verrasten. Dazu den Kontakt von der Vorderseite in das Modul einführen,- die mit den Kontakten bestückten Module im Gelenkhalterahmen einsetzen. Der Gelekhalterahmen wird nach dem Einsetzen durch HC-M-MHR-FIX fixiert (Aufklappen wird verhindert),- die Pneumatikschläuche werden von der Modulrückseite auf den Pneumatikkontakt geschoben.Empfohlen werden die mittleren Modulplätze und Tüllen / Kupplungsgehäuse mit gerader Leitungsabgangsrichtung

Materialangaben

Material KontaktträgerPC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf 57 Mbytes
PHOENIX CONTACT-1674998-HC-M-PN2-MOD-ST-BU 101 Kbytes PHOENIX CONTACT-1674998-HC-M-PN2-MOD-ST-BU
