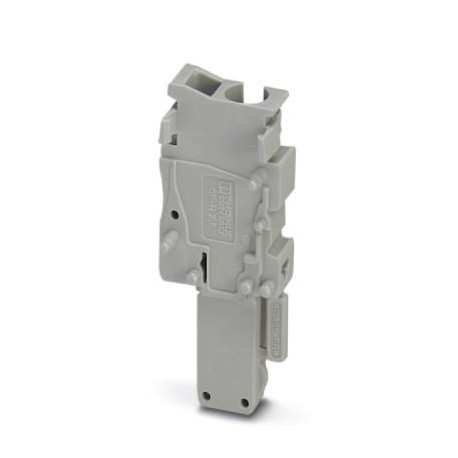

SP-H 2,5/ 1-M
3210813
PHOENIX_CONTACT
50
Stecker
Reihenklemmen > Reihenklemmen-Steckadapter
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 3210813 |
---|---|
Verpackungseinheit | 50 STK |
Verkaufsschlüssel | A1 - Reihenklemmen |
Katalogseite | Seite 321 (C-1-2017) |
GTIN | 4046356411806 |
Gewicht pro Stück (exklusive Verpackung) | 3,164 g |
Gewicht pro Stück (inklusive Verpackung) | 3,164 g |
Zolltarifnummer | 85366990 |
Herkunftsland | PL (Polen) |
Polzahl | 1 |
---|---|
Anzahl der Etagen | 1 |
Anzahl der Anschlüsse | 1 |
Potenziale | 1 |
Nennquerschnitt | 2,5 mm² |
Farbe | grau |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V0 |
Anwendungsbereich | Bahnindustrie |
Maschinenbau | |
Anlagenbau | |
Belastungsstrom maximal | 24 A (bei 2,5 mm² Leiterquerschnitt) |
Bemessungsstoßspannung | 6 kV |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Isolierstoffgruppe | I |
Maximale Verlustleistung bei Nennbedingung | 0,77 W |
Belastungsstrom maximal | 24 A (bei 4 mm² Leiterquerschnitt) |
Nennstrom IN | 24 A |
Nennspannung UN | 500 V |
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Klasse I | 2 |
NF F16-101, NF F10-102 Klasse F | 2 |
Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussart | Zugfederanschluss |
---|---|
Abisolierlänge | 8 mm ... 10 mm |
Anschluss gemäß Norm | IEC 61984 |
Leiterquerschnitt starr min | 0,08 mm² |
Leiterquerschnitt starr max | 4 mm² |
Leiterquerschnitt AWG min | 28 |
Leiterquerschnitt AWG max | 12 |
Leiterquerschnitt flexibel min. | 0,08 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt flexibel AWG min | 28 |
Leiterquerschnitt flexibel AWG max | 14 |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,14 mm² |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,14 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 0,5 mm² |
Lehrdorn | A3 |
Anschlussart | Steckanschluss |
Anschluss gemäß Norm | CSA |
---|---|
IEC 61984 | |
Brennbarkeitsklasse nach UL 94 | V0 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
---|---|
Keine Gefahrstoffe über den Grenzwerten |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
![]() |
PHOENIX CONTACT-3210813-SP-H 2,5/ 1-M | 177 Kbytes |
![]() |
