Vergrößern

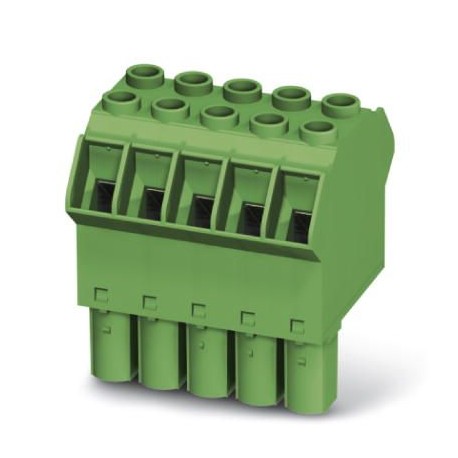

TPC 16/ 5-ST-10,16 1715206 PHOENIX CONTACT Leiterplattensteckverbinder
TPC 16/ 5-ST-10,16
1715206
PHOENIX_CONTACT
20
Leiterplattensteckverbinder
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1715206 |
|---|---|
| Verpackungseinheit | 20 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 556 (C-1-2013) |
| GTIN | 4046356103275 |
| Gewicht pro Stück (exklusive Verpackung) | 116,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 116,600 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | BG (Bulgarien) |
Allgemein
| Artikelfamilie | TPC 16/..-ST |
|---|---|
| Polzahl | 5 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 76 A |
| Nennquerschnitt | 16 mm² |
| Belastungsstrom maximal | 76 A |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | A6 |
| Abisolierlänge | 18 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,7 Nm |
| Anzugsdrehmoment max | 1,8 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,75 mm² |
|---|---|
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,75 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² Nur in Verbindung mit CRIMPFOX 16 S |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² Nur in Verbindung mit CRIMPFOX 16 S |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 6 |
| 2 Leiter gleichen Querschnitts starr min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts starr max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
| AWG nach UL/CUL min | 20 |
| AWG nach UL/CUL max | 4 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1715206-TPC 16/ 5-ST-10,16 | 148 Kbytes |
|
