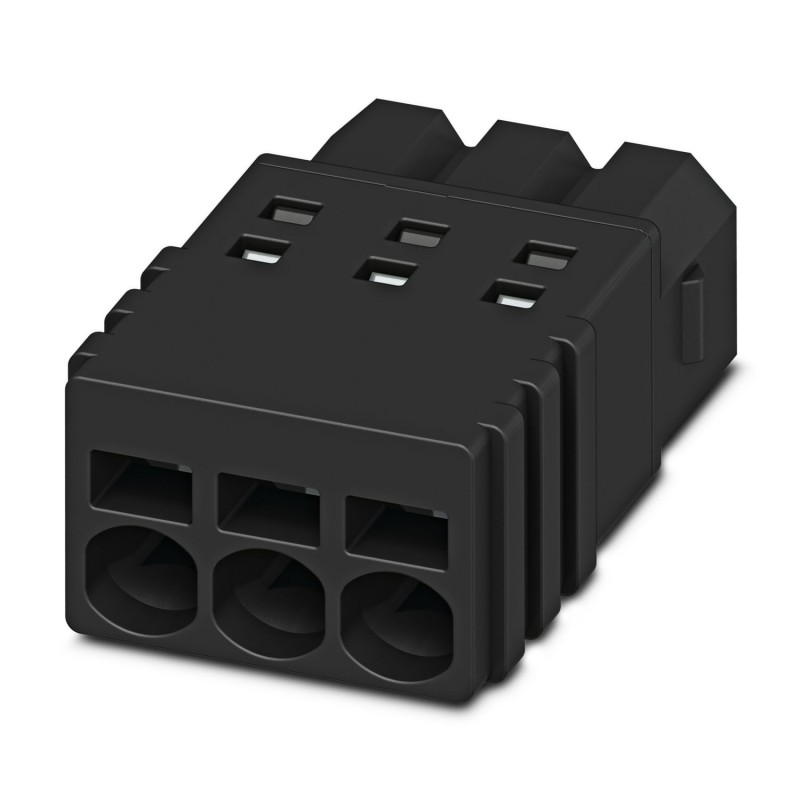

PTSM 0,5/ 2-P-2,5 1778832 PHOENIX CONTACT Leiterplattensteckverbinder Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTSM 0,5/ 2-P-2,5 1778832 PHOENIX CONTACT Leiterplattensteckverbinder

PTSM 0,5/ 2-P-2,5

1778832

PHOENIX_CONTACT

250

Leiterplattensteckverbinder

Steckverbinder für Leiterplatte, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PTSM 0,5/.. -P, Rastermaß: 2,5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON PTSM, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Leiterplattenstecker, Nennquerschnitt: 0,5 mm2, Farbe: schwarz, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: PTSM 0,5/..-P, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Leiter/Platine: 0 °, Stecksystem: COMBICON PTSM, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $371.22
Stückpreis: $1.48
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenstecker
ProduktfamiliePTSM 0,5/..-P
ProduktlinieCOMBICON Connectors XS
BauformStandard
Polzahl2
Rastermaß2,5 mm
Anzahl der Anschlüsse2
Anzahl der Reihen1
Anzahl der Potenziale2
Befestigungsflanschohne
Datenpflegestand
Artikelrevision02
Elektrische Eigenschaften
Nennstrom IN6 A
Nennspannung UN160 V
Durchgangswiderstand3 mΩ
Bemessungsspannung (III/3)100 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
BauformStandard
SteckverbindersystemCOMBICON PTSM
Nennquerschnitt0,5 mm²
KontaktartBuchse
Verriegelung
Verriegelungsartohne
Befestigungsflanschohne
Leiteranschluss
AnschlussartPush-in-Federanschluss
Anschlussrichtung Leiter/Platine0 °
Leiterquerschnitt starr0,14 mm² ... 0,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 0,5 mm² (bis 0,75 mm² möglich, bei einer Abisolierlänge von 7,5 mm und einer Bemessungsisolationsspannung von 32 V bei III/2)
Leiterquerschnitt AWG24 ... 20
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,34 mm² (ab 0,14 mm² möglich, bei Verwendung der Aderendhülse AI 0,14- 6 GY in Verbindung mit der Crimpzange CRIMPFOX 10T-F)
Lehrdorn a x b / Durchmesser- / 1,2 mm
Abisolierlänge6 mm
Angaben zu Aderendhülsen mit Isolierkragen
empfohlene Crimpzange1134913 CRIMPFOX 10T-F
1212034 CRIMPFOX 6
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Maße
Rastermaß2,5 mm
Breite [w]6,1 mm
Höhe [h]5 mm
Länge [l]15 mm
Mechanische Prüfungen
Leiteranschluss
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Mehrmaliges Anschließen und Lösen
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,14 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
0,5 mm² / starr / > 20 N
0,75 mm² / flexibel / > 30 N
Steck- und Ziehkräfte
PrüfspezifikationDIN EN 60512-13-2:2006-11
ErgebnisPrüfung bestanden
Anzahl der Zyklen10
Steckkraft je Pol ca.5 N
Ziehkraft je Pol ca.4 N
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
Sichtprüfung
PrüfspezifikationDIN EN 60512-1-1:2003-01
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN EN 60512-1-2:2003-01
ErgebnisPrüfung bestanden
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Lebensdauerprüfung
PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stehstoßspannung auf Meereshöhe2,95 kV
Durchgangswiderstand R13 mΩ
Durchgangswiderstand R24 mΩ
Steckzyklen10
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Wärmebeanspruchung100 °C/168  h
Stehwechselspannung1,39 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Elektrische Prüfungen
Thermische Prüfung Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl8
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Temperaturzyklen
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)100 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)1,8 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)0,8 mm
Bemessungsisolationsspannung (II/2)320 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Verpackungsangaben
Verpackungsartverpackt im Karton
Art der UmverpackungKarton
