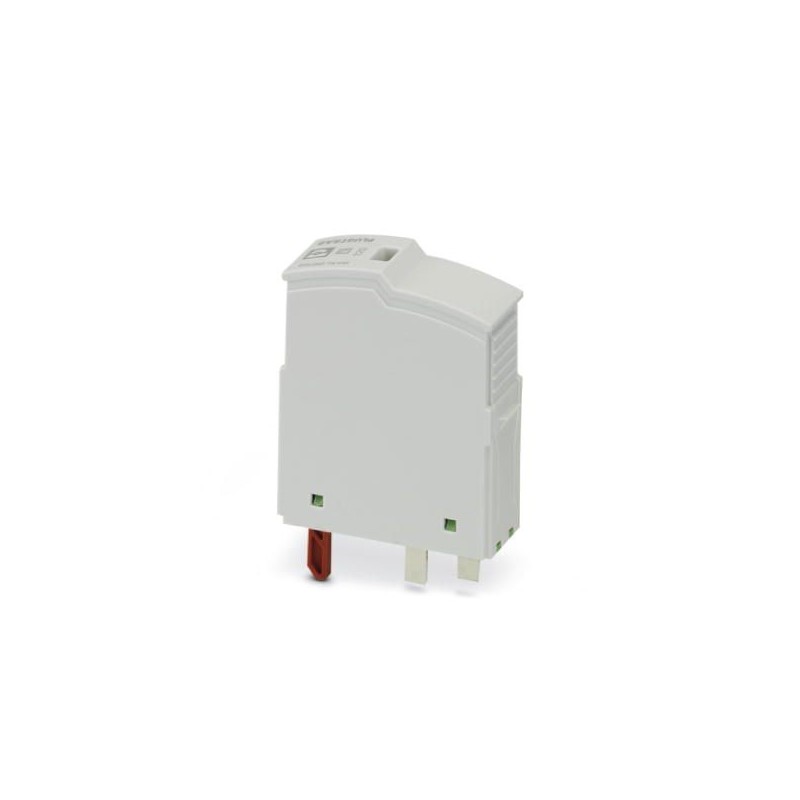

PLT-SEC-T3-120-P-UT/PT 2907922 PHOENIX CONTACT Typ 3, überspannungsschutz-Stecker
PLT-SEC-T3-120-P-UT/PT
2907922
PHOENIX_CONTACT
Typ 3, überspannungsschutz-Stecker
Ersatzstecker für Überspannungsschutz Typ 2/3 aus der Produktserie PLT-SEC-...-UT/PT. Nennspannung 120 V.
Erdung, Blitz- und Überspannungsschutz > Zubehör/Ersatzteile für Überspannungsschutz Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert sieben tausend neun hundert zwei und zwanzig |
|---|---|
| Verpackungseinheit | 10 pc |
| GTIN | 4055626257488 |
| Gewicht pro Stück (exklusive Verpackung) | 33.160 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 6000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5 G (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| De Typ | T2 / T3 |
|---|---|
| IEC-Stromversorgung | TN-S |
| TT | |
| Anzahl der ports | Ein |
| Mode Schutz | L-N |
| L-PE | |
| N-PE | |
| Montage-Typ | auf ein Basis-element |
| Farbe | Licht Grau RAL 7035 |
| Gehäuse material | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | Männlich |
| Anzahl der Positionen | Zwei |
| Surge Schutz Fehler Meldung | optische |
Schutzschaltung
| Nennspannung UN | 120 V AC (TN-S) |
|---|---|
| 120 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Maximale kontinuierliche Spannung UC | 150 V AC |
| Fehlerstrom-ichPE | ≤ 5 µA |
| Nennentladestrom In(8/20) µs | 5 kA |
| Standby-Stromverbrauch PC | ≤ 10.6 mVA (bei UREF) |
| ≤ 13.5 mVA (bei UC) | |
| Referenz Prüfspannung UREF | 132 V AC |
| Max. Entladestrom Imax(8/20) µs | 10 kA |
| Kombination Welle UOC | 6 kV |
| Überspannungsschutz Stufe Up(L-N) | ≤ 0.75 kV (UOC) |
| ≤ 0.95 kV (bei ichn) | |
| Überspannungsschutz Stufe Up(L-PE) | ≤ 0.85 kV |
| Überspannungsschutz Stufe Up(N-PE) | ≤ 0.85 kV |
| TOV-Verhalten bei UT(L-N) | 240 V AC (5 s / standhalten-Modus) |
| 240 V AC (120 min / standhalten-Modus) | |
| TOV-Verhalten bei UT(L-PE) | 240 V AC (5 s / standhalten-Modus) |
| 240 V AC (120 min / standhalten-Modus) | |
| 1332 V AC (200 ms / safe failure mode) | |
| TOV-Verhalten bei UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Reaktionszeit tEin(L-N) | ≤ 25 ns |
| Reaktionszeit tEin(L-PE) | ≤ 100 ns |
| Reaktionszeit tEin(N-PE) | ≤ 100 ns |
| Kurzschlussstrom ISCCR | 10 kA AC |
| Max. Sicherung fuse mit Zweig Verkabelung | 32 A (gG / B / C) |
Weitere technische Daten
| Kurzschlussstrom ISCCR | 0.25 kA DC (ohne zusätzliche backup-Sicherung) |
|---|---|
| 5 kA DC (20 A gG / B backup-Sicherung) | |
| Maximale kontinuierliche Spannung UC | 150 V DC |
| IEC-test-Klassifikation (in übereinstimmung mit IEC 61643-21) | D1 |
| Mode Schutz | (DC+) - (DC-) |
| (DC+/DC -) PE | |
| Impuls Haltbarkeit (Leitung-zu-Leitung) | D1 - 500 A |
| Impuls Haltbarkeit (Leitung-zu-Erde) | D1 - 500 A |
| Impuls-Entladestrom Iimp(10/350) µs (Leitung-zu-Leitung) | 0.5 kA |
| Impuls-Entladestrom Iimp(10/350) µs (Leitung-zu-Erde) | 0.5 kA |
UL-Spezifikationen
| SPD Typ | 2CA |
|---|---|
| Maximum continuous operating voltage MCOV | 150 V AC |
| 150 V DC | |
| Nennspannung | 150 V DC |
| Nenn-Laststrom ichL | 20 A |
| Mode Schutz | L-N |
| L-G | |
| N-G | |
| (DC+) - (DC-) | |
| (DC+) - G | |
| (DC-) - G | |
| Power distribution system | Single-phase |
| DC | |
| Nenn-Frequenz | 50/60 Hz |
| Spannung Schutzart VPR (L-N) | 800 V |
| Spannung Schutzart VPR (L-G) | 900 V |
| Spannung Schutzart VPR (N-G) | 900 V |
| Nennentladestrom In | 5 kA |
| Short-circuit current rating (SCCR) | 10 kA AC |
| 5 kA DC |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert neunzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert neunzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert neunzig
