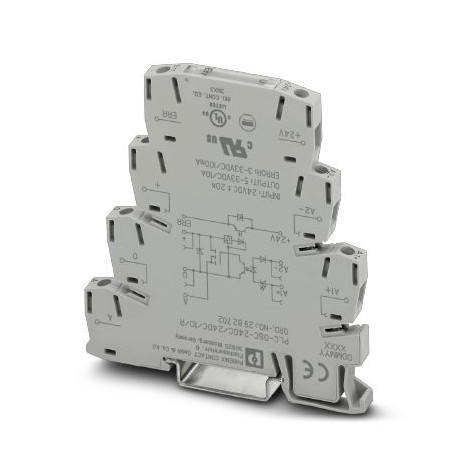

PLC-OSC- 24DC/ 24DC/ 10/R 2982702 PHOENIX CONTACT PLC-Solid-State Relais mit Schraubanschluss und kurzschlus.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OSC- 24DC/ 24DC/ 10/R 2982702 PHOENIX CONTACT PLC-Solid-State Relais mit Schraubanschluss und kurzschlus..

PLC-OSC- 24DC/ 24DC/ 10/R

2982702

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-Solid-State Relais mit Schraubanschluss und kurzschlussfestem Gleichspannungsausgang, Eingang: 24 V DC, Ausgang: 3-33 V DC/10 A

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$57.32
20+$56.53
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe86 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
SchutzartIP20

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN3 mA
Einschaltzeit typisch0,15 ms
Ausschaltzeit typisch1 ms
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode
Übertragungsfrequenz100 Hz

Ausgangsdaten

Benennungkurzschlussfester Gleichspannungsausgang
Ausgangsspannungsbereich5 V DC ... 33 V DC
Grenzdauerstrom10 A (siehe Deratingkurve)
Einschaltstrom maximal100 A (t = 20 ms)
Spannungsabfall bei max. Grenzdauerstrom≤ 50 mV
Ausgangsschaltung3-Leiter, massegebunden
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode
BenennungStörmeldeausgang
Ausgangsspannungsbereich3 V DC ... 33 V DC (high aktiv)
Grenzdauerstrom100 mA
Spannungsabfall bei max. Grenzdauerstrom< 1,2 V
FehleranzeigeLED rot
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode
Suppressordiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / Isolierung4 kV / Basisisolierung
Bemessungsisolationsspannung300 V
Verschmutzungsgrad2
ÜberspannungskategorieIII

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2982702-PLC-OSC- 24DC/ 24DC/ 10/R English 128 Kbytes PHOENIX CONTACT-2982702-PLC-OSC- 24DC/ 24DC/ 10/R
