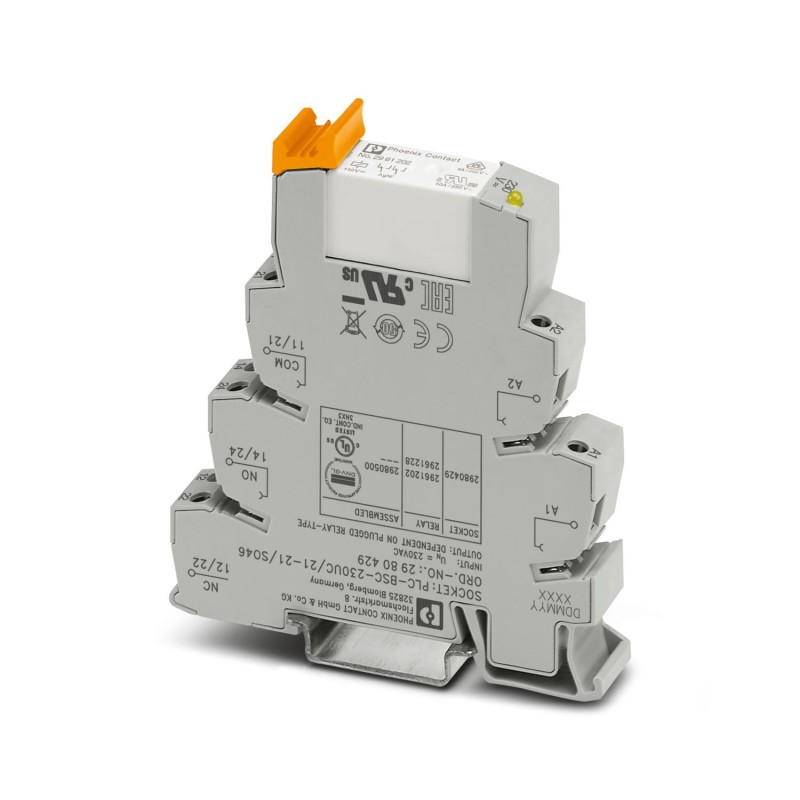

PLC-RSC-230UC/21-21/SO46 2980500 PHOENIX CONTACT Relaismodul
PLC-RSC-230UC/21-21/SO46
2980500
PHOENIX_CONTACT
10
Relaismodul
SPS-INTERFACE gegen Wirbelströme oder Wirbelspannungen auf der Steuerungsseite, bestehend aus SPS-BSC.../21 Basisklemme mit Schraubanschluss und steckbarem Miniaturrelais mit Leistungskontakt, 2 Schaltkontakten, Eingangsspannung 230 V AC
PLC-INTERFACE gegen Störströme bzw. Störspannungen auf der Steuerseite, bestehend aus Grundklemme PLC-BSC.../21 mit Schraubanschluss und steckbarem Miniaturrelais mit Leistungskontakt, 2 Wechsler, Eingangsspannung 230 V AC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Relaismodul |
| Produktfamilie | PLC-INTERFACE |
| Anwendung | Filter gegen Störeinflüsse |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 08.08.2024 |
| Artikelrevision | 10 |
| Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Isolierung | Basisisolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maximale Verlustleistung bei Nennbedingung | 1,04 W |
| Prüfspannung (Wicklung/Kontakt) | 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt) |
| Prüfspannung (Wechsler/Wechsler) | 2,5 kV AC (50 Hz, 1 min., Wechsler/Wechsler) |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 4 kV (Sichere Trennung, verstärkte Isolierung und 6 KV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden) |
| Erregerseite | |
| Eingangsnennspannung UN | 230 V AC |
| 220 V DC | |
| Eingangsspannungsbereich | 179,4 V AC ... 264,5 V AC (20 °C) |
| 171,6 V DC ... 253 V DC (20 °C) | |
| Nennspannung (aufgestecktes elektromechanisches Relais) | 110 V DC |
| Netzfrequenz | 50/60 Hz |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | gepolt |
| Typischer Eingangsstrom bei UN | 9 mA |
| Ansprechzeit typisch | 7 ms |
| Rückfallzeit typisch | 10 ms |
| Rückfallspannung typisch | 60 V AC/DC |
| Schutzbeschaltung | Brückengleichrichter |
| Statusanzeige | LED (gelb) |
| Schalten | |
| Kontaktausführung | 2 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (10 mA) |
| Grenzdauerstrom | 6 A |
| Einschaltstrom maximal | 15 A (300 ms) |
| Schaltstrom minimal | 10 mA (5 V) |
| Abschaltleistung (ohmsche Last) maximal | 140 W (24 V DC) |
| 85 W (48 V DC) | |
| 60 W (60 V DC) | |
| 44 W (110 V DC) | |
| 60 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 250 V, AC15) | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse) | |
| 2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse) | |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzugsdrehmoment | 0,6 Nm ... 0,8 Nm |
| Breite | 14 mm |
| Höhe | 80 mm |
| Tiefe | 94 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Umgebungsbedingungen | |
| Schutzart (Relais) | RT III (Relais) |
| Schutzart (Relaissockel) | IP20 (Relaissockel) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| Schiffbau-Zulassung | |
| Zertifikat | TAE0000196 |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| DNV GL-Daten | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Luft- und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Bestimmungen | IEC 60947-5-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 179.4 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 179.4 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 171.6 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.009 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
