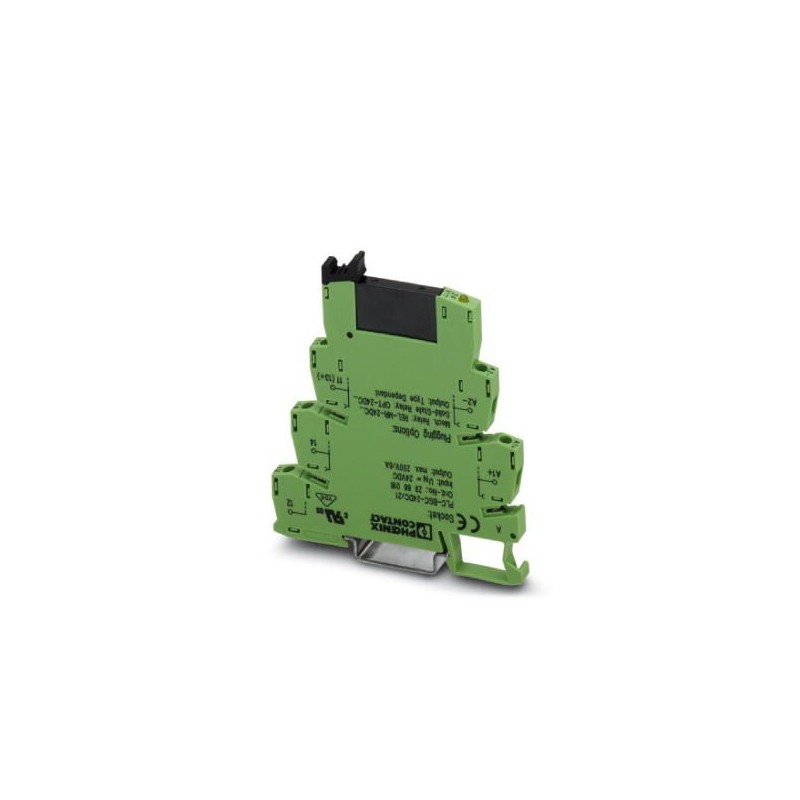

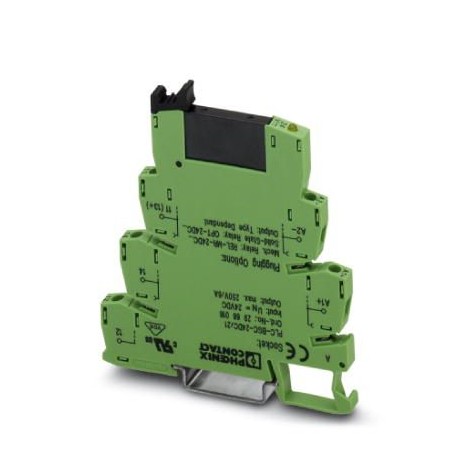

PLC-OSP-120UC/ 24DC/ 2 2967484 PHOENIX CONTACT Solid-State-Relaismodul
PLC-OSP-120UC/ 24DC/ 2
2967484
PHOENIX_CONTACT
10
Solid-State-Relaismodul
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2967484 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 325 (C-7-2013) |
| GTIN | 4017918165918 |
| Gewicht pro Stück (exklusive Verpackung) | 29,060 g |
| Gewicht pro Stück (inklusive Verpackung) | 30,900 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 120 V AC |
|---|---|
| 110 V DC | |
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Eingangsspannungsbereich | 108 V AC ... 132 V AC |
| 99 V DC ... 121 V DC | |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,3 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,9 |
| Typischer Eingangsstrom bei UN | 3,5 mA |
| Einschaltzeit typisch | 3,5 ms (bei UN) |
| Ausschaltzeit typisch | 7 ms (bei UN) |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Brückengleichrichter |
| Schutzschaltung/-Bauteil | Brückengleichrichter |
| Übertragungsfrequenz | 10 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 33 V DC |
|---|---|
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Einschaltstrom maximal | 15 A (10 ms) |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 200 mV |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kV (50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: 2967484 - PLC-OSP-120UC/ 24DC/ 2 | 84 Kbytes |
 |
| Katalog 1: 2967484 - PLC-OSP-120UC/ 24DC/ 2 | 14 Mbytes |
|
