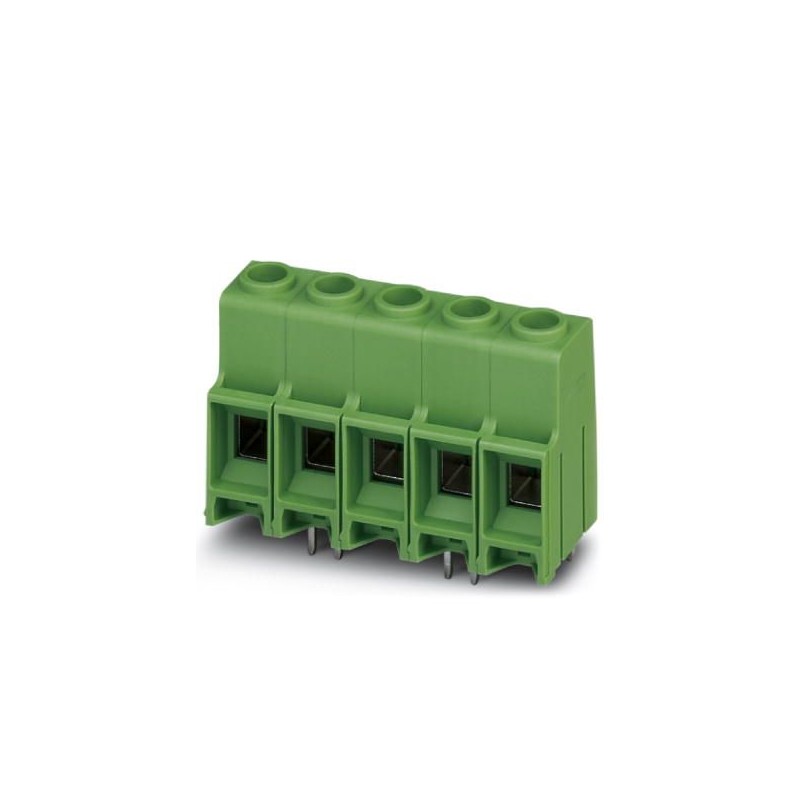

MKDS 10 HV/12-ZB-10,16 1709788 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 76 A, Nennspannung: 1000 V, R.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

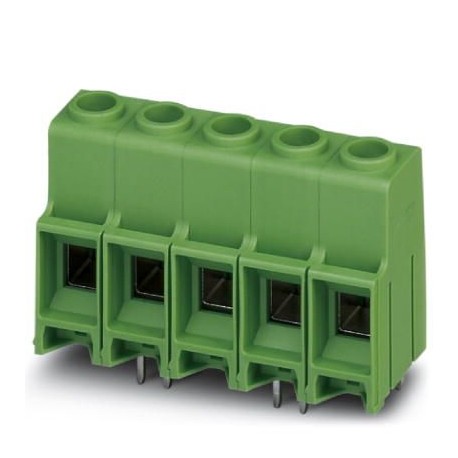

MKDS 10 HV/12-ZB-10,16 1709788 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 76 A, Nennspannung: 1000 V, R..

MKDS 10 HV/12-ZB-10,16

1709788

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 76 A, Nennspannung: 1000 V, Rastermaß: 10,16 mm, Polzahl: 12, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card and connector terminals for power electronics - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge18,7 mm
Rastermaß10,16 mm
Maß a111,76 mm
Breite121,92 mm
Bauhöhe30,8 mm
Höhe35,8 mm
Länge des Lötpins5 mm
Stiftabmessungen1 x 0,9 mm
Bohrlochdurchmesser1,5 mm

Allgemein

ArtikelfamilieMKDS 10 HV
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)8 kV
Bemessungsspannung (III/3)800 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN76 A
Nennquerschnitt10 mm²
Belastungsstrom maximal76 A (bei 16 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornB6
Abisolierlänge10 mm
Polzahl12
SchraubengewindeM4
Anzugsdrehmoment min1,2 Nm
Anzugsdrehmoment max1,5 Nm

Anschlussdaten

Leiterquerschnitt starr min0,5 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,5 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max16 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:16 mm²
Leiterquerschnitt AWG min20
Leiterquerschnitt AWG max6
2 Leiter gleichen Querschnitts starr min0,5 mm²
2 Leiter gleichen Querschnitts starr max6 mm²
2 Leiter gleichen Querschnitts flexibel min0,5 mm²
2 Leiter gleichen Querschnitts flexibel max6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max6 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1709788-MKDS 10 HV/12-ZB-10,16English161 KbytesPHOENIX CONTACT-1709788-MKDS 10 HV/12-ZB-10,16
