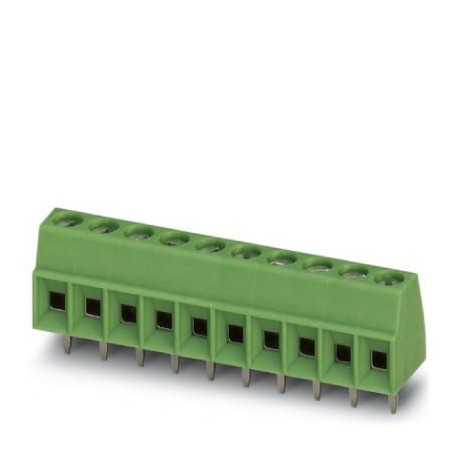

MKDS 1/ 9-3,5 1751316 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 13,5 A, Nom. Spannung: 200 V, Rasterma.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDS 1/ 9-3,5 1751316 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 13,5 A, Nom. Spannung: 200 V, Rasterma..

MKDS 1/ 9-3,5

1751316

PHOENIX_CONTACT

100

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 13,5 A, Nom. Spannung: 200 V, Rastermaß: 3,5 mm, Anzahl der Positionen: 9, Anschlussart: Schraubanschluss, Montage: Löten, Leiter / Platine: 0 °, Farbe: grün

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
100+2,03 €
200+1,98 €
300+1,96 €
400+1,95 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge7,3 mm
Rastermaß3,50 mm
Maß a28 mm
Bauhöhe9 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,5 x 0,9 mm
Bohrlochdurchmesser1,1 mm

Allgemein

ArtikelfamilieMKDS 1
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)200 V
Bemessungsspannung (II/2)400 V
Anschluss gemäß NormEN-VDE
Nennstrom IN13,5 A
Nennquerschnitt1,5 mm²
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge5 mm
Polzahl9
SchraubengewindeM2
Anzugsdrehmoment min0,22 Nm
Anzugsdrehmoment max0,25 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:0,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,34 mm²

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141109
[email protected] 4.127141109
[email protected] 5.027141190
[email protected] 5.127141190
[email protected] 6.027261101
[email protected] 7.027440401
[email protected] 8.027440401
[email protected] 9.027440401

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1751316-MKDS 1/ 9-3,5English123 KbytesPHOENIX CONTACT-1751316-MKDS 1/ 9-3,5
