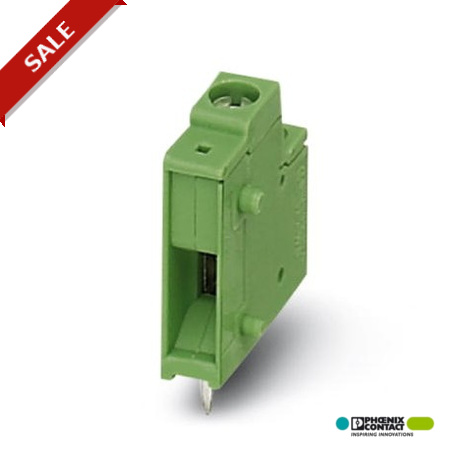

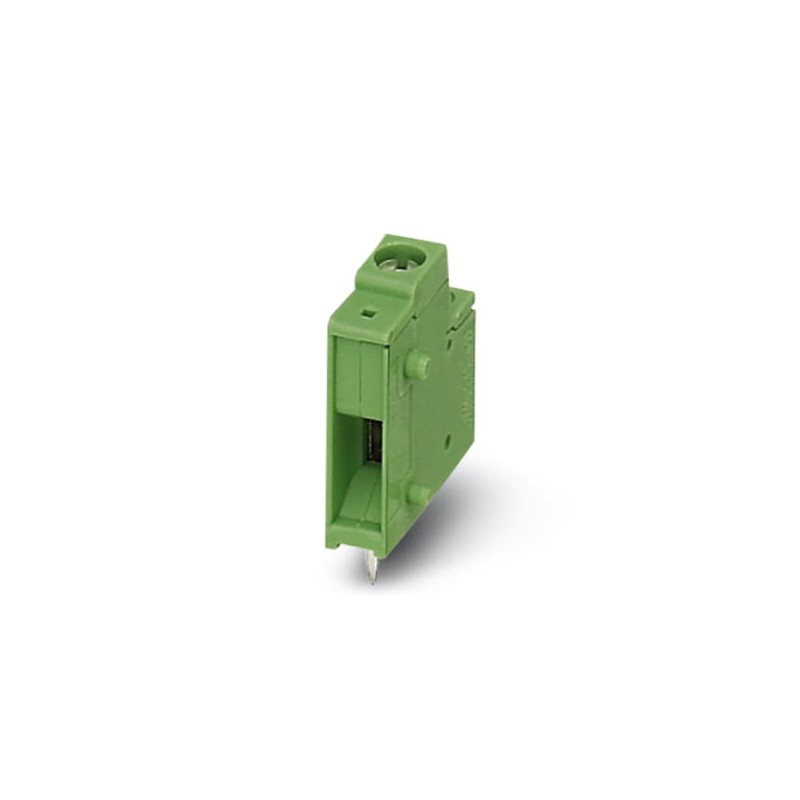

KDS 2,5 BU 1705090 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß: 5 m..
KDS 2,5 BU
1705090
PHOENIX_CONTACT
50
Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß: 5 mm, Polzahl: 1, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: blau, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Reihenklemme für Leiterplatte, Nennstrom: 24 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 1, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 1, Artikelfamilie: KDS 2,5, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Schraubklemmmethode: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Leiterplatte: 0°, Farbe: blau, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,6 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: Boxed. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Maße
| Länge | 17,2 mm |
|---|---|
| Rastermaß | 5,00 mm |
| Bauhöhe | 18 mm |
| Höhe | 18 mm |
| Länge des Lötpins | 3,6 mm |
| Stiftabmessungen | 1,1 x 0,7 mm |
| Bohrlochdurchmesser | 1,4 mm |
Allgemein
| Artikelfamilie | KDS 2,5 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 400 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 24 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 28 A (bei 4 mm² Leiterquerschnitt) |
| Isolierstoff | PA |
| Oberfläche Lötpin | Sn |
| Brennbarkeitsklasse nach UL 94 | V2 |
| Lehrdorn | A3 |
| Abisolierlänge | 9 mm |
| Polzahl | 1 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1 mm² |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 18 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 1 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 24 A |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | blau |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
