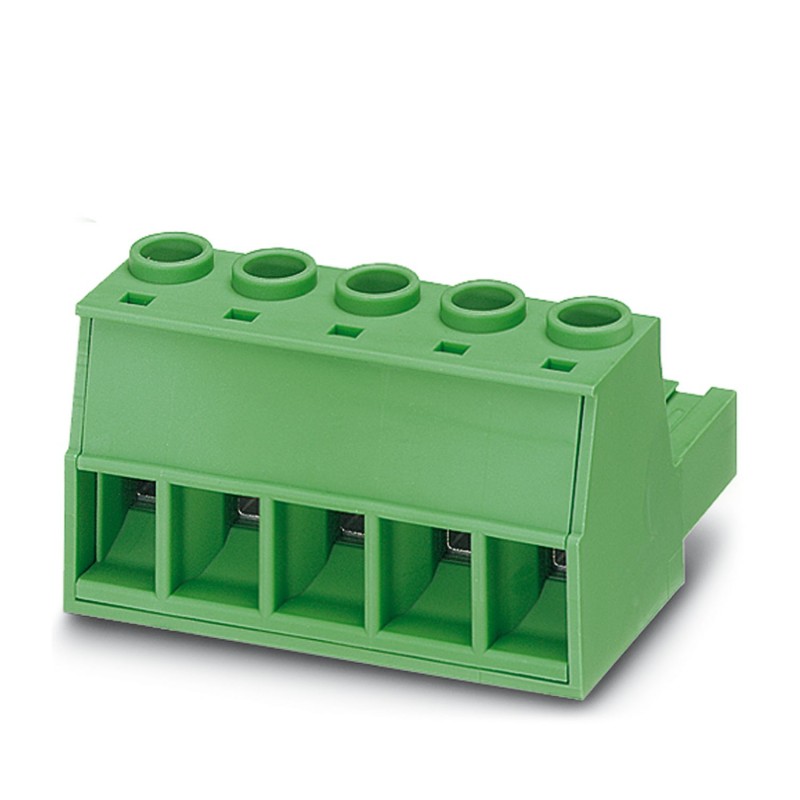

PC 6/ 4-ST-10,16 BUGY NZ11802 1943962 PHOENIX CONTACT Leiterplattensteckverbinder
PC 6/ 4-ST-10,16 BUGY NZ11802
1943962
PHOENIX_CONTACT
25
Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 6 mm², Farbe: bläulichgrau, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Buchse, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: PC 6/.. -ST, Rastermaß: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsschlitz, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leitplatten-Steckverbinder, Nennquerschnitt: 6 mm², Farbe: blau-grau, Nennstrom: 41 A, Referenzspannung (III/2): 1000 V, Kontaktfläche: Ag, Kontakttyp: Weiblicher Stecker, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Polen: 4, Anzahl der Anschlüsse: 4, Artikelbereich: PC 6/.. -ST, Steigung: 10,16 mm, Verbindungsart: Schraubverbindung mit Ring, Schraubenantriebsfläche: L Längsschlitz, Leiter-/PCB-Steckrichtung: 0 °, Verriegelungsklammer: - ohne Verriegelungsklammer, Stecksystem: COMBICON PC 16, Verriegelung: ohne, Befestigungsart: ohne, Verpackungstyp: verpackt in einen Karton
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1943962 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| GTIN | 4017918850821 |
| Gewicht pro Stück (exklusive Verpackung) | 33,418 g |
| Gewicht pro Stück (inklusive Verpackung) | 35,330 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Artikelfamilie | PC 6/..-ST |
|---|---|
| Polzahl | 4 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Bemessungsspannung (III/3) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 41 A |
| Nennquerschnitt | 6 mm² |
Anschlussdaten
| Leiterquerschnitt starr min | 0,75 mm² |
|---|---|
| Leiterquerschnitt starr max | 10 mm² |
| Leiterquerschnitt flexibel min. | 0,75 mm² |
| Leiterquerschnitt flexibel max. | 6 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 6 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 6 mm² |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 8 |
| 2 Leiter gleichen Querschnitts starr min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts starr max | 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 4 mm² |
| AWG nach UL/CUL min | 20 |
| AWG nach UL/CUL max | 8 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 4 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 41 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
