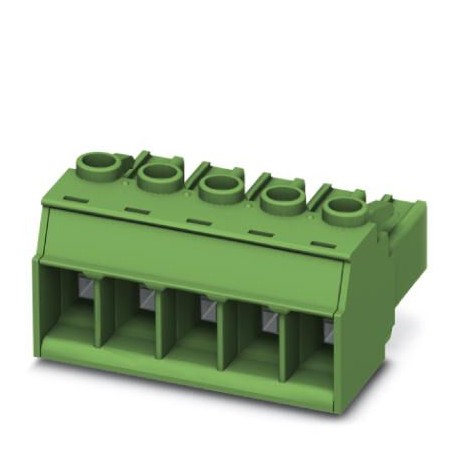

PC 5/ 3-ST2-7,62 BK2CPBDNZ5774 1834290 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspan..

PC 5/ 3-ST2-7,62 BK2CPBDNZ5774

1834290

PHOENIX_CONTACT

50

Leiterplattenstecker, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 3, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Zinn

Mehr Infos


Leiterplattensteckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $266.44
Stückpreis: $5.33

Menge Preis
50+$5.33
100+$4.93
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1834290
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
Mindestbestellmenge50 STK
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4046356965392
Gewicht pro Stück (exklusive Verpackung)13,000 g
Gewicht pro Stück (inklusive Verpackung)13,780 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm
Typ: PC 5/...-ST(F)1-7,62 mit PC 5/...-G(F)U-7,62
Leiterquerschnitt: 10 mm²

Diagramm

Diagramm
Typ: PC 5/...-ST(F)1-7,62 mit PC 5/...-G(F)U-7,62
Leiterquerschnitt: 6 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PC 4/....-G-7,62
Leiteruerschnitt: 4 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PC 4/....-G-7,62
Leiterquerschnitt: 6 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PC 5/...-G-7,62
Leiterquerschnitt: 10 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PC 5/...-G-7,62
Leiterquerschnitt: 6 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PCV 4/....-G-7,62
Leiterquerschnitt: 4 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PCV 4/....-G-7,62
Leiterquerschnitt: 6 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PCV 5/....-G-7,62
Leiterquerschnitt: 10 mm²

Diagramm

Diagramm
Derating-Kurve für: PC 5/...-ST1-7,62 mit PCV 5/....-G-7,62
Leiterquerschnitt: 6 mm²

Diagramm

Diagramm
Typ: PC 5/...-ST1-7,62 mit PC 5/...-GU-7,62 P26 THT R..
Leiterquerschnitt: 10 mm²

Diagramm

Diagramm
Typ: PC 5/...-ST1-7,62 mit PC 5/...-GU-7,62 P26 THT R..
Leiterquerschnitt: 6 mm²

Diagramm

Diagramm
Typ: PC 5/...-ST1-7,62 mit IPC 5/...-ST-7,62
