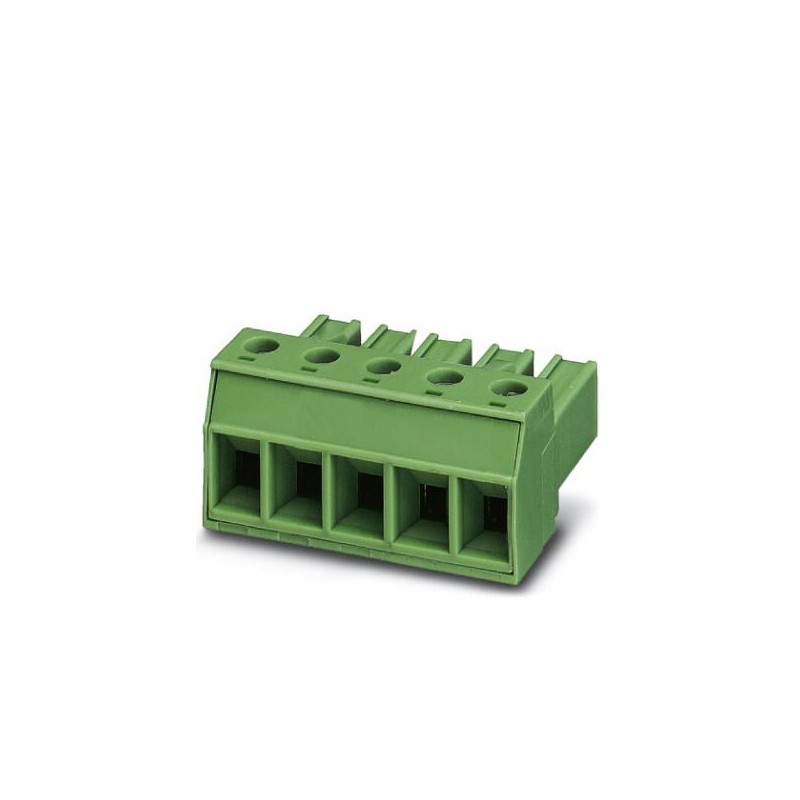

PC 4/ 6-ST-7,62 BK 1862218 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 20 A, Bemessungsspannung (III/2).. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PC 4/ 6-ST-7,62 BK 1862218 PHOENIX CONTACT Leiterplattenstecker, Nennstrom: 20 A, Bemessungsspannung (III/2)..

PC 4/ 6-ST-7,62 BK

1862218

PHOENIX_CONTACT

50

Leiterplattenstecker, Nennstrom: 20 A, Bemessungsspannung (III/2): 630 V, Polzahl: 6, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zughülse, Farbe: schwarz, Kontaktoberfläche: Zinn

Steckverbinder für Leiterplatte, Nennquerschnitt: 4 mm², Farbe: schwarz, Nennstrom: 20 A, Nennspannung (III/2): 630 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 6, Anzahl der Reihen: 1, Anzahl der Pole: 6, Anzahl der Anschlüsse: 6, Produktfamilie: PC 4/.. -ST, Rastermaß: 7,62 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON PC 4, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1862218
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
GTIN4055626428840
Gewicht pro Stück (exklusive Verpackung)24,523 g
Gewicht pro Stück (inklusive Verpackung)24,523 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Zeichnungen

Diagramm

Diagramm
Typ: PC 4/...-ST-7,62 mit PC 4/...-G-7,62

Diagramm

Diagramm
Typ: PC 4/...-ST-7,62 mit PC 5/...-G-7,62

Diagramm

Diagramm
Typ: PC 4/...-ST-7,62 mit PC 5/...-GU-7,62

Diagramm

Diagramm
Typ: PC 4/...-ST-7,62 mit PCV 5/...-G-7,62

Zurück nach oben

Artikeleigenschaften

KurzbezeichnungLeiterplattensteckverbinder
StecksystemPOWER COMBICON 4
KontaktartBuchse (female)
ArtikelfamiliePC 4/..-ST
Rastermaß7,62 mm
Polzahl6
AnschlussartSchraubanschluss mit Zughülse
SchraubengewindeM3
Anzahl der Etagen1
Anzahl der Anschlüsse6
Anzahl der Potenziale6
Zurück nach oben

Elektrische Kenndaten

Nennstrom20 A
Nennspannung630 V
Bemessungsspannung400 V
Bemessungsspannung (III/2)630 V
Bemessungsspannung (II/2)1000 V
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV
Zurück nach oben

Anschlussvermögen

AnschlussartSchraubanschluss mit Zughülse
steckbarja
Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 4 mm²
Leiterquerschnitt AWG / kcmil24 ... 10
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 4 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 2,5 mm²
Abisolierlänge7 mm
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Zurück nach oben

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Zurück nach oben

Materialangaben - Gehäuse

Farbe Gehäuseschwarz (9005)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Zurück nach oben

Maßangaben zum Produkt

Maßzeichnung
Breite [ w ]45,7 mm
Höhe [ h ]18,1 mm
Rastermaß7,62 mm
Bauhöhe (Höhe ohne Lötpin)18,1 mm
Maß a38,1 mm
Zurück nach oben

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Zurück nach oben

Anschluss und Verbindungsmethode

Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Zurück nach oben

Zugprüfung

ZugprüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
4 mm² / starr / > 60 N
4 mm² / flexibel / > 60 N
Zurück nach oben

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-13-2:2006-11
Anzahl der Zyklen50
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.5 N
Polarisation und KodierungPrüfung bestanden DIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-15-1:2009-03
Prüfkraft je Pol42 N
Zurück nach oben

Luft- und Kriechstrecken

Luft und KriechstreckenDIN EN 60664-1 (VDE 0110-1):2008-01
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)5,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)5,5 mm
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)5,5 mm
Mindestwert der Kriechstrecke (III/3)5 mm
Mindestwert der Kriechstrecke (III/2)3,2 mm
Mindestwert der Kriechstrecke (II/2)5 mm
Zurück nach oben

Mechanische Prüfungen (A)

Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.5 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden
Kontakthalterung im Einsatz Anforderung >20 NPrüfung bestanden
Zurück nach oben

Lebensdauerprüfungen (B)

PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Durchgangswiderstand R10,5 mΩ
Steckzyklen50
Durchgangswiderstand R20,6 mΩ
Stehstoßspannung auf Meereshöhe7,3 kV
Stehwechselspannung3,31 kV
Isolationswiderstand benachbarte Pole12 TΩ
Zurück nach oben

Klimatische Prüfungen (D)

PrüfspezifikationDIN EN ISO 6988:1997-03
Kältebeanspruchung-40 °C/2 h
Wärmebeanspruchung100 °C/168 h
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Stehstoßspannung auf Meereshöhe7,3 kV
Stehwechselspannung3,31 kV
Zurück nach oben

Umwelt- und Lebensdauerprüfungen (E)

PrüfspezifikationDIN EN 61984 (VDE 0627):2009-11
Ergebnis Schutzgrad IP-CodeHandrückensicherheit mit IP10 Zugangssonde
Zurück nach oben

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440309
eCl@ss 8.027440309
eCl@ss 9.027440309
Zurück nach oben

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Zurück nach oben

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
