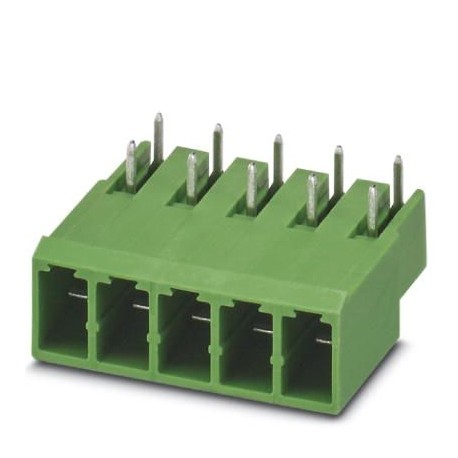

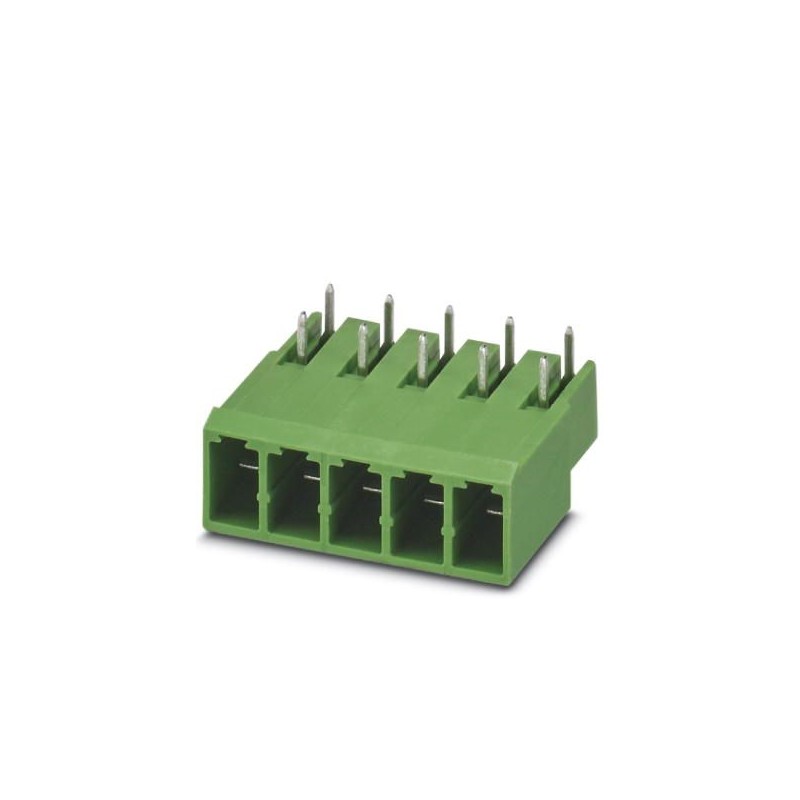

PC 4/ 5-GU-7,62 (1-3,5) 1993284 PHOENIX CONTACT Leiterplattengrundleiste
PC 4/ 5-GU-7,62 (1-3,5)
1993284
PHOENIX_CONTACT
50
Leiterplattengrundleiste
Leiterplattengehäuse, Nennschnitt: 4 mm², Farbe: grün, Nennstrom: 20 A, Nennspannung (III/2): 630 V, Kontaktfläche: Sn, Kontaktverbindungstyp: männlich, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Polen: 5, Anzahl der Anschlüsse: 4, Familie von Artikeln: PC 4/.. -GU, Pitch: 7,62 mm, Montage: Wellenlöten, Pin-Anordnung: lineare Pin-Anordnung, Pinlänge [P]: 4,26 mm, Anzahl der Lötstifte pro Potential: 2, Steckersystem: COMBICON PC 4, Stecker-Profil: umgekehrt, Verriegelung: ohne, Befestigungstyp: ohne, Verpackungstyp: verpackt
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1993284 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4017918982454 |
| Gewicht pro Stück (exklusive Verpackung) | 8,560 g |
| Gewicht pro Stück (inklusive Verpackung) | 8,564 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 29 mm |
|---|---|
| Breite | 38,08 mm |
| Rastermaß | 7,62 mm |
| Maß a | 30,48 mm |
| Breite [ w ] | 38,08 mm |
| Höhe [ h ] | 14,23 mm |
| Bauhöhe | 12,8 mm |
| Länge des Lötpins | 1,4 mm |
| Stiftabmessungen | 1 x 0,8 mm |
| Länge | 29 mm |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 4 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 7.62 mm |
| Rastermaß der Anschlüsse (EF006827) | 7.62 mm |
| Bemessungsstrom In (EF008250) | 20 A |
| Bemessungsspannung (EF000228) | 630 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 4.26 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
